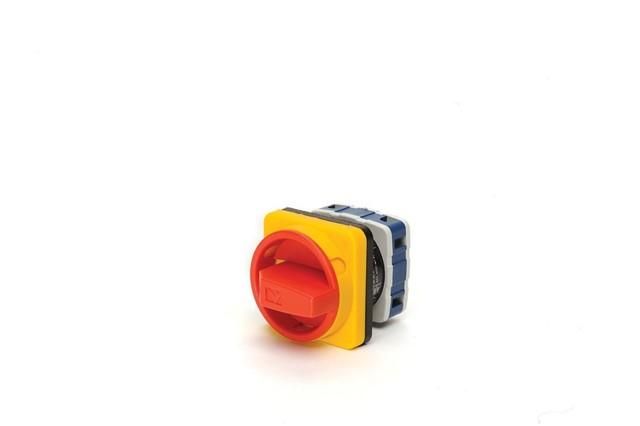

Переключатель двухпозиционный аварийный 10А (0-1) 90 градусов, 2 полюса, рамка 48х48 мм, 400В AC, IP54 - PSA010AK241E EMAS

Переключатель двухпозиционный 2-полюсный 10А от бренда EMAS (артикул psa010ak241e) предназначен для ручного управления цепями питания в условиях повышенной нагрузки и необходимости быстрого отключения. Он надёжно работает в промышленных средах, где важна механическая выносливость и защита от пыли и влаги.

Назначение и область применения

Этот переключатель используется для коммутации двух фаз в сетях переменного тока до 400 В. Его основная задача - обеспечить безопасное и быстрое отключение оборудования в аварийных ситуациях. Подходит для установки на станках, конвейерах, насосных станциях и других устройствах, требующих ручного аварийного отключения. Применяется там, где требуется надёжный контакт и устойчивость к частому использованию.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 10 А (при Ue = 400 В AC)
• Номинальное напряжение: 400 В переменного тока
• Отключающая способность: 3 кА
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Механическая стойкость: не менее 100 000 циклов включения/выключения
• Электрическая стойкость: не менее 50 000 циклов при номинальной нагрузке
• Рабочая температура: от –5 C до +40 C
• Сопротивление изоляции: ≥10 МОм (измерено при 500 В DC)
• Сопротивление контактов: ≤15 мОм
• Испытательное напряжение изоляции: 1500 В AC (1 минута)

Совместимость и монтаж

Переключатель двухпозиционный 2-полюсный 10А (psa010ak241e) монтируется на панель с помощью стандартного крепления - диаметр отверстия для установки соответствует типовым размерам для устройств такого класса. Клеммы рассчитаны на подключение проводов сечением до 2,5 мм2. Для правильного подключения соблюдайте полярность фаз: каждый полюс управляет своей фазой. Убедитесь, что питание отключено перед монтажом. Переключатель не имеет автоматического возврата - остаётся в выбранном положении до ручного переключения.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах. Выдерживает испытание на диэлектрическую прочность 1500 В AC, что гарантирует безопасную работу даже при кратковременных скачках напряжения. Степень защиты IP54 позволяет использовать его в помещениях с высокой запылённостью или возможным попаданием влаги, но не предназначено для работы под водой или в открытых условиях.

Преимущества

• Высокая механическая долговечность - выдерживает до 100 тысяч операций, что снижает потребность в замене
• Надёжная изоляция и малое сопротивление контактов обеспечивают минимальные потери энергии и предотвращают нагрев
• Защита IP54 делает его пригодным для условий производства, где обычные переключатели выходят из строя
• Чёткое двухпозиционное положение ("0" - выкл, "1" - вкл) исключает случайные переключения

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C или выше +40 C - возможны отказы контактов или хрупкость корпуса
• Номинальный ток 10 А - нельзя использовать для нагрузок свыше этого значения, даже если система теоретически допускает больший ток
• Не является взрывозащищённым - не применяется во взрывоопасных зонах
• Не рекомендуется для частого включения/выключения при токе выше 10 А - снизится срок службы из-за электрической стойкости всего 50 тыс. циклов

Примеры использования

• Автоматические линии сборки - кнопка аварийного отключения на пульте управления
• Насосные станции - ручной отсекатель питания при ремонте
• Оборудование с двигателями - отключение питания перед обслуживанием
• Цеховые щиты - распределение питания между двумя группами нагрузок

Практические советы

• При выборе места установки учитывайте доступность для быстрого воздействия - переключатель должен быть легко видим и достижим
• Подключайте провода плотно, чтобы избежать нагрева на контактах; проверяйте момент затяжки клемм
• Не используйте переключатель psa010ak241e в качестве главного рубильника - он не рассчитан на длительную работу под максимальной нагрузкой
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно в пыльных средах
• Запасной экземпляр лучше иметь под рукой - этот переключатель часто становится критичным элементом системы безопасности
