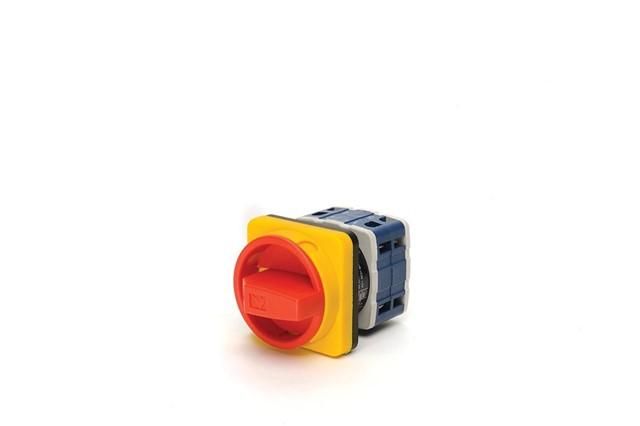

Переключатель аварийный 4п двухпозиционный (0-1) 10А EMAS PSA010AK441E

Переключатель двухпозиционный 4-полюсный 10А (0-1) от EMAS (артикул psa010ak441e) - это механический коммутационный аппарат без потребления энергии, предназначенный для надёжного переключения цепей управления, питания двигателей и сигналов в промышленной автоматике.

Назначение и область применения

Переключатель двухпозиционный 4-полюсный 10А (0-1) используется для ручного переключения между двумя состояниями: «выкл» (0) и «вкл» (1). Он применяется в качестве:

• Главного выключателя для отключения питания оборудования;
• Группового переключателя для управления одним или несколькими двигателями (одно- и трёхфазными);
• Коммутатора в цепях управления, сигнализации и измерений;
• Устройства для изменения режимов работы станков, конвейеров, насосов и других промышленных систем.

Подходит для сетей переменного тока 220–400 В, 50 Гц. Устойчив к пыли и брызгам воды, что делает его пригодным для использования в цехах, на открытых площадках и в условиях повышенной запылённости.

Технические характеристики

• Число полюсов: 4
• Номинальный ток: 10 А (рабочий), до 120 А (максимальный)
• Напряжение: 220–400 В переменного тока
• Частота: 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 циклов включения/отключения
• Электрический ресурс: минимум 50 000 циклов при нагрузке 10 А
• Диэлектрическая прочность: 1890 В AC (1 минута)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Температурный диапазон: –5 C … +40 C
• Степень защиты: IP54/IP56 (лицевая часть - защищена от пыли и струй воды)
• Стандарт: TS EN 60947-3

Совместимость и монтаж

Переключатель двухпозиционный 4-полюсный 10А (0-1) устанавливается в щиты или панели с помощью фланца. Крепление осуществляется через отверстия в корпусе. Для подключения используются винтовые зажимы - провода сечением до 4 мм2. Обязательно соблюдайте полярность и фазировку при подключении многожильных кабелей. Корпус выполнен из бакелита - материал устойчив к механическим повреждениям и химическим воздействиям. Ручка обеспечивает чёткую фиксацию положений и легко доступна для ручного управления даже в перчатках.

Безопасность и стандарты

Изделие соответствует требованиям стандарта TS EN 60947-3, который регламентирует безопасность и испытания коммутационных аппаратов для низковольтных систем. Защита IP54/IP56 предотвращает попадание пыли и водяных струй, снижая риск короткого замыкания. Диэлектрическая прочность и высокое сопротивление изоляции обеспечивают безопасную работу при скачках напряжения. Переключатель не имеет внутреннего потребления энергии - он исключительно передаёт ток, что снижает тепловую нагрузку и увеличивает срок службы контактов.

Преимущества

• Высокая механическая долговечность - до 100 тысяч циклов без потери функциональности;
• Надёжная изоляция и защита от внешних факторов (пыль, влага);
• Компактный бакелитовый корпус - удобен для компактных распределительных шкафов;
• Чёткая фиксация двух позиций - исключает случайные переключения;
• Широкий диапазон рабочего тока (до 120 А) позволяет использовать его в более мощных цепях, чем указано номиналом 10 А, при условии правильного выбора нагрузки;
• Совместим с большинством стандартных щитов и клеммных колодок.

Ограничения применения

• Не предназначен для частого включения/отключения при токе выше 10 А - при таких нагрузках сокращается электрический ресурс;
• Не работает в температурах ниже –5 C и выше +40 C - возможна потеря герметичности или затруднённое переключение;
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или короткого замыкания; требуется дополнительная защита (например, автоматический выключатель или предохранители);
• Не рассчитан на управление по сигналу - только ручное переключение;
• Запрещено открывать корпус во время работы - внутри находятся токоведущие части под напряжением.

Примеры использования

• Переключение между основным и резервным питанием станка ЧПУ;
• Выбор режима работы конвейера: «работа» / «останов»;
• Ручное управление насосной группой в системе водоснабжения;
• Отключение всей группы освещения или нагревательных элементов в цехе;
• Коммутирование цепей контроля и сигнализации в системах безопасности.

Практические советы

• При выборе переключателя проверьте соответствие номинального тока вашей нагрузке - лучше выбирать с запасом, особенно при частых включениях.
• Убедитесь, что посадочные отверстия в панели совпадают с габаритами корпуса - типовая посадка поддерживается большинством стандартных щитов.
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов и плотность соединений - особенно после 10–15 тыс. циклов.
• Не используйте переключатель в средах с агрессивными химическими веществами - хотя корпус устойчив, контактные группы могут подвергнуться окислению.
• При монтаже в условиях высокой влажности (IP56) обязательно закрывайте входы кабелей специальными вводами, чтобы сохранить степень защиты.
