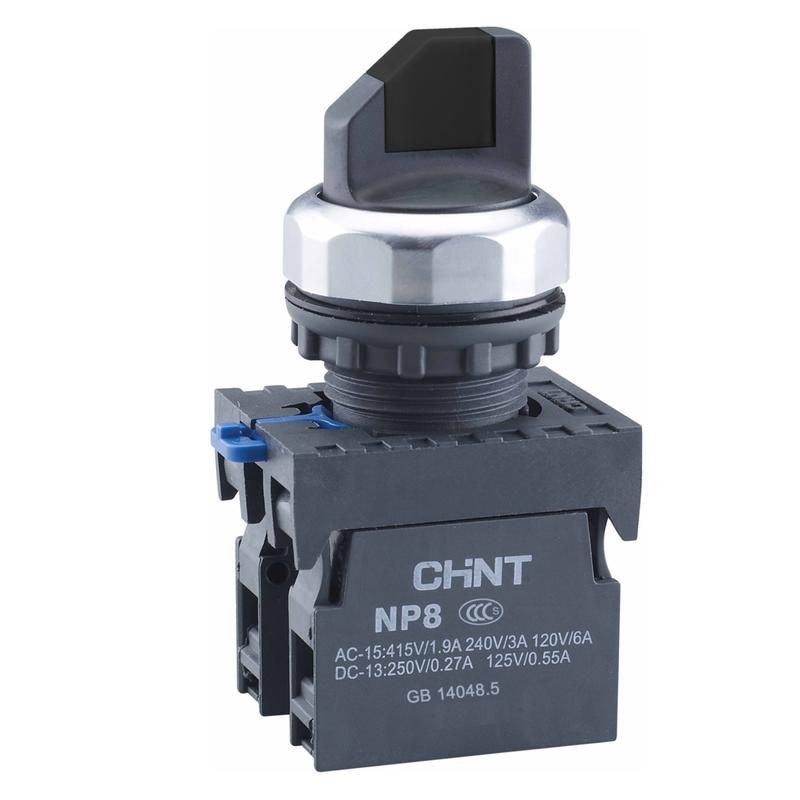

Переключатель без подсветки NP8-11X/222, 2 положения с возвратом, черная, 1НО+1НЗ, IP65 (R) | 578766 CHINT

Переключатель без подсветки NP8-11X/222 от CHINT - это надёжный двухпозиционный коммутационный аппарат с механическим возвратом, предназначенный для управления цепями в условиях запылённых и влажных сред. Модель с IP65 и двумя типами контактов подходит для промышленного оборудования, где важна точность и долговечность.

Назначение и область применения

Переключатель NP8-11X/222 используется для ручного переключения электрических цепей между двумя состояниями: «вкл./выкл». Благодаря наличию одного нормально замкнутого (НО) и одного нормально разомкнутого (НЗ) контакта, он позволяет управлять двумя различными нагрузками одновременно - например, включить один контур и выключить другой при смене положения. Применяется на станках, конвейерах, системах автоматизации, вентиляции и других устройствах, требующих надёжного ручного управления в сложных условиях.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Количество положений: 2 - фиксированные позиции с механическим возвратом в начальное состояние
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип управления: ручка-переключатель - удобна для операторского контроля
• Диаметр монтажного отверстия: 22 мм - совместима со стандартными панелями
• Подключение: винтовые клеммы - надёжное и проверенное соединение
• Цвет корпуса: чёрный - высокая видимость и устойчивость к загрязнениям
• Наличие переднего кольца: да - обеспечивает плотную посадку и герметичность
• Возвратный механизм: есть - после действия переключатель сам возвращается в исходное положение

Совместимость и монтаж

Переключатель NP8-11X/222 устанавливается в панели через круглое отверстие диаметром 22 мм. Переднее кольцо фиксируется гайкой с внутренней стороны, что гарантирует прочную и герметичную установку. Клеммы рассчитаны на провода до 2,5 мм2. Для подключения используйте отвёртку с плоским жалом - зажимы защищены от случайного ослабления во время транспортировки. Устройство совместимо с другими модулями серии NP8, позволяя легко менять функционал при необходимости.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и брызг воды (IP65), что делает его безопасным для работы в промышленных помещениях с повышенной влажностью или пылевой нагрузкой. Конструкция исключает риск неправильной сборки благодаря элементам блокировки. Все винтовые соединения предварительно затянуты и зафиксированы для предотвращения ослабления при вибрации.

Преимущества

• Модульная конструкция - можно заменить контакты или добавить другие компоненты без полной замены переключателя
• Высокая степень защиты IP65 - работает даже в условиях сырости и пыли
• Механический возврат - снижает вероятность ошибочного положения, повышает безопасность
• Фирменная система блокировки - исключает некорректную установку
• Чёткая тактильная фиксация положений - оператор сразу чувствует, куда переключил

Ограничения применения

• Не предназначен для частых циклических переключений более 1000 раз в час - возможен быстрый износ контактов
• Отсутствие подсветки - не рекомендован для темных помещений без внешнего освещения
• Не поддерживает управление по сигналу - только ручное воздействие
• Максимальный рабочий ток не указан - необходимо проверять соответствие нагрузке согласно паспорту оборудования

Примеры использования

• На станке: переключение между режимами «ручное» и «автоматическое»
• На конвейере: активация основного двигателя и отключение вспомогательного насоса
• В системе вентиляции: включение/остановка вентилятора с одновременным открытием/закрытием клапана
• В распределительном щите: ручной перевод питания с основного на резервный источник

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 22 мм - меньшее вызовет трещины, большее - нарушит герметичность
• Не затягивайте клеммы слишком сильно - это может повредить медные жилы проводов
• Проверьте совместимость нагрузки с максимальной допустимой мощностью вашего оборудования - серия NP8 не предназначена для силовой коммутации выше 10 А без дополнительной защиты
• Если требуется подсветка - выбирайте другую модель серии NP8 с опцией LED
• Для частого использования в вибрационных средах регулярно проверяйте затяжку клемм - хотя они защищены от ослабления, периодический осмотр необходим
