Переключатель D7-20X33 3 положения 1з+1р с самовозвратом черный | BSW50-20X33-3-22-3-K02-G GENERICA IEK

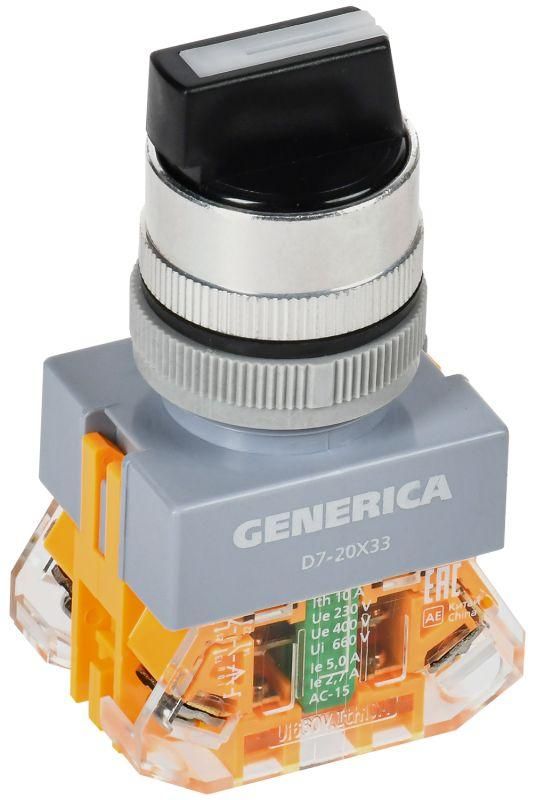

Переключатель D7-20X33 от GENERICA - компактный кулачковый переключатель с тремя положениями, одним нормально-замкнутым и одним нормально-разомкнутым контактом, обеспечивающий самовозврат в нейтральное положение. Подходит для управления магнитными пускателями и реле в панелях автоматики, особенно там, где требуется надежная коммутация при напряжении до 660 В переменного тока. Артикул bsw50-20x33-3-22-3-k02-g соответствует модели с черной корпусной частью.

Назначение и область применения

Переключатель D7-20X33 используется для ручного управления электрическими цепями: запуска, остановки, изменения направления работы оборудования. Он передает команды на контакторы, реле и другие элементы автоматики. Применяется в системах управления станками, конвейерами, насосами, вентиляцией и другим промышленным оборудованием. Подходит для цепей переменного тока до 660 В/50 Гц и постоянного тока до 400 В.

Технические характеристики

• Количество положений: 3 (включая нейтральное)
• Тип переключателя: кулачковый - обеспечивает четкий механический переход между состояниями
• Наличие нейтрального положения: да - переключатель возвращается в среднее положение после освобождения
• Количество контактов: 1 нормально-замкнутый (НО) + 1 нормально-разомкнутый (НЗ)
• Номинальный ток: 1,8 А - максимальный допустимый ток через каждый контакт
• Номинальное напряжение: 660 В переменного тока / 400 В постоянного тока
• Количество полюсов: 1 - управляет одной цепью
• Монтаж: панельный - устанавливается в отверстие на стенке шкафа или панели
• Степень защиты: IP54 - защищен от пыли и брызг воды со всех сторон
• Конструкция: встроенное устройство - корпус полностью помещается внутрь панели

Совместимость и монтаж

Переключатель D7-20X33 монтируется в панель через круглое отверстие стандартного диаметра - проверьте размер посадочного места перед установкой. Кабель подключается к клеммам с зажимами, доступным из тыльной стороны. Для фиксации используется гайка с резьбой M22, которая затягивается снаружи панели. Монтаж возможен в вертикальном и горизонтальном положении. Устройство совместимо с большинством стандартных шкафов управления, в том числе от IEK и других производителей, использующих аналогичную габаритную схему.

Безопасность и стандарты

Переключатель D7-20X33 соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления и сигнализации. Это гарантирует соответствие безопасности, долговечности и предсказуемости срабатывания. Конструкция исключает случайное замыкание контактов, а степень защиты IP54 снижает риск повреждения в условиях производства.

Преимущества

• Самовозврат - переключатель всегда возвращается в нейтральное положение, что исключает забытые активированные команды
• Четкая тактильная фиксация каждого положения - удобно для оператора даже в перчатках
• Устойчивость к пыли и влаге - работает в цехах, на открытых площадках, в помещениях с повышенной влажностью
• Простая замена - не требует сложного инструментария при демонтаже
• Поддержка как переменного, так и постоянного тока - универсальность в проектировании цепей

Ограничения применения

• Не предназначен для коммутации нагрузок выше 1,8 А - превышение вызывает перегрев и выход из строя
• Не рассчитан на частую ручную работу более 10–15 раз в минуту - высокая частота сокращает срок службы механизма
• Не следует использовать в взрывоопасных зонах - отсутствует взрывозащита
• Работает только в закрытых шкафах или защищенных местах - внешняя установка без дополнительного кожуха недопустима

Примеры использования

• Управление пуском и остановкой двигателя конвейера: одно положение - “пуск”, нейтральное - “стоп”, второе - “реверс”
• Выбор режима работы станка: “ручной”, “выкл.”, “автоматический”
• Аварийная остановка с возвратом в безопасное состояние
• Индикационные кнопки в пультах управления с функцией “удерживать для действия”

Практические советы

• Проверяйте посадочный диаметр отверстия в панели - он должен точно соответствовать габаритам корпуса D7-20X33
• При подключении проводов используйте жилы сечением до 1,5 мм2 - большие сечения могут не войти в клеммы
• Не затягивайте фиксирующую гайку слишком сильно - это может деформировать пластиковый корпус
• При использовании в цепях постоянного тока учтите меньшую допустимую мощность (до 400 В)
• Для длительной эксплуатации рекомендуется периодически проверять свободу хода рычага и чистоту контактов
