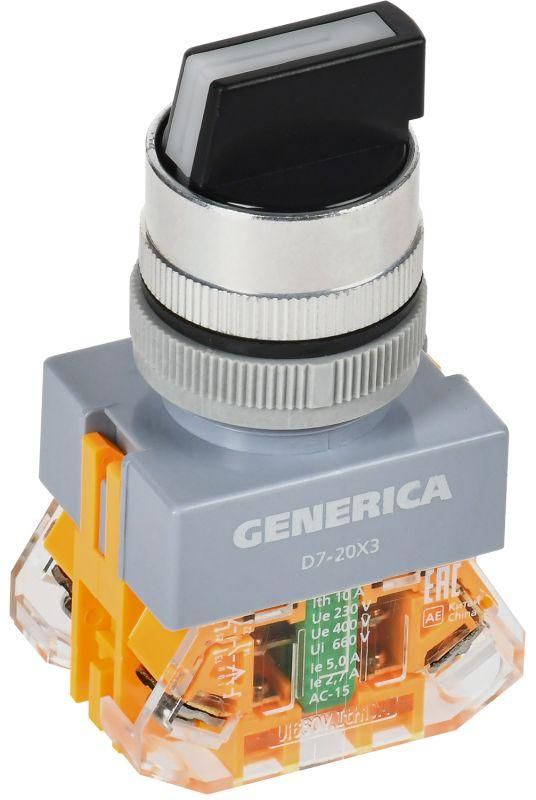

Переключатель D7-20X3 3 положения 1з+1р черный | BSW50-20X3-3-21-3-K02-G GENERICA IEK

Переключатель D7-20X3 - компактный встраиваемый кулачковый переключатель с тремя положениями, одним нормально-замкнутым и одним нормально-открытым контактом. Подходит для управления магнитными пускателями и реле в щитовых системах. Бренд GENERICA, артикул bsw50-20x3-3-21-3-k02-g.

Назначение и область применения

Переключатель D7-20X3 используется для ручного управления электрическими цепями переменного тока до 660 В и постоянного тока до 400 В. Он передаёт команды на контакторы, реле и другие элементы автоматики. Удобен там, где требуется надёжная механическая коммутация с возможностью выбора одного из трёх состояний: “включено”, “выключено” и “нейтральное”. Часто применяется в панелях управления станков, конвейеров, насосных установках и других промышленных объектах.

Технические характеристики

• Количество положений: 3 (включает нейтральное)
• Номинальный ток: 1,8 А
• Номинальное напряжение: 660 В переменного тока / 400 В постоянного тока
• Тип переключателя: кулачковый - обеспечивает чёткий тактильный отклик при переключении
• Количество полюсов: 1
• Контакты: 1 нормально-замкнутый (НО) + 1 нормально-открытый (НЗ)
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Монтаж: панельный, встраиваемый - устанавливается в отверстие корпуса

Совместимость и монтаж

Переключатель D7-20X3 монтируется в панель через круглое отверстие стандартного размера - типичный диаметр посадочного места составляет 22–25 мм. Для фиксации используются два зажимных кольца сзади. Монтаж не требует специальных инструментов: достаточно вставить устройство в отверстие и затянуть гайки. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно отключите питание перед установкой. После монтажа проверьте свободное движение рычага - он должен возвращаться в нейтральное положение без усилий.

Безопасность и стандарты

Переключатель D7-20X3 соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления. Это гарантирует соответствие безопасности, долговечности и предсказуемости работы. Степень защиты IP54 делает его пригодным для использования в помещениях с повышенной запылённостью или риском попадания влаги - например, на производстве или в цехах.

Преимущества

• Чёткое механическое позиционирование - три чётко выраженных положения исключают случайные переключения
• Нейтральное положение - позволяет полностью отключить управление без замыкания цепи
• Устойчивость к внешним воздействиям - IP54 защищает от пыли и брызг, что снижает риск отказа в сложных условиях
• Простота обслуживания - доступ к контактам и возможность замены без демонтажа всей панели

Ограничения применения

• Не предназначен для коммутации нагрузок выше 1,8 А - превышение вызывает перегрев и выход из строя
• Работает только с однофазными цепями - не имеет многополюсных контактов
• Не рекомендован для открытых площадок или мест с постоянным потоком воды - IP54 не обеспечивает герметичность при погружении
• Не подходит для частого ручного переключения более 1000 раз в час - высокая частота сокращает срок службы контактов

Примеры использования

• Управление пуском/остановкой двигателя конвейера с возможностью перевода в нейтральную позицию
• Выбор режима работы насосной станции: “работа”, “останов”, “обслуживание”
• Локальный контроль включения светильника или нагревателя в распределительном шкафу
• Ручной сброс аварийной системы после срабатывания защиты

Практические советы

• При выборе аналога обращайте внимание на количество контактов - D7-20X3 имеет только один полюс с двумя контактами (НО+НЗ), поэтому не подойдёт для трёхфазных схем
• Используйте этот переключатель только в сочетании с защитными устройствами (автоматами, предохранителями) - сам по себе он не обеспечивает защиту от перегрузки
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление может увеличить переходное сопротивление
• Если нужна большая прочность корпуса - выбирайте модели с металлической рамкой; D7-20X3 выполнен из ударопрочного пластика, что приемлемо для внутреннего монтажа, но не для жестких условий
