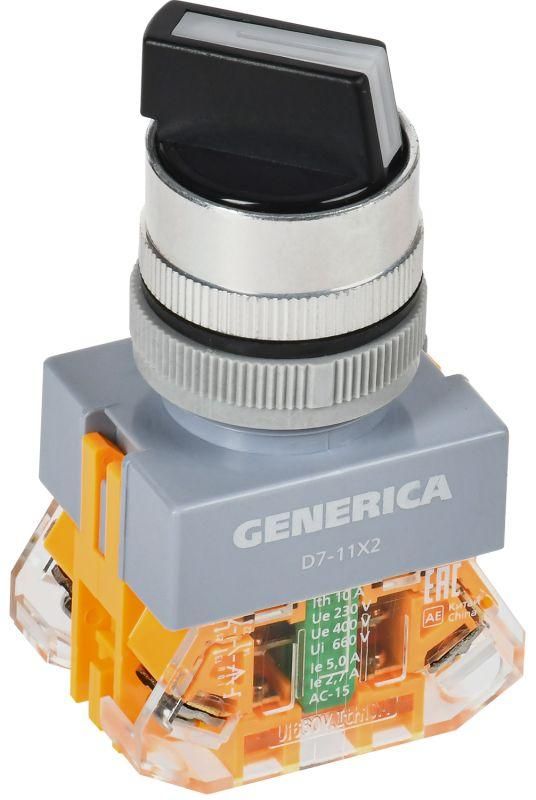

Переключатель D7-11X2 2 положения 1з+1р черный | BSW50-11X2-3-21-2-K02-G GENERICA IEK

Переключатель D7-11X2 от GENERICA - компактный встраиваемый кулачковый переключатель с двумя положениями, одним нормально-открытым и одним нормально-замкнутым контактами, рассчитанный на работу в щитовых системах с защитой IP54. Артикул bsw50-11x2-3-21-2-k02-g подходит для управления пускателями и реле в промышленной автоматике.

Назначение и область применения

Переключатель D7-11X2 используется для ручного управления электрическими цепями: включения/выключения контакторов, реле автоматики, сигнализации. Подходит для работы в сетях переменного тока до 660 В / 50 Гц и постоянного тока до 400 В. Устанавливается в распределительных щитах, пультах управления, на панелях оборудования. Часто применяется в системах конвейеров, насосных станций, малых станках и других объектах с необходимостью локального ручного контроля.

Технические характеристики

• Количество положений: 2 (с нейтральным положением)
• Тип переключателя: кулачковый - обеспечивает надёжное механическое переключение
• Номинальное напряжение: до 660 В переменного тока, до 400 В постоянного тока
• Номинальный ток: 1,8 А - подходит для слаботочных управляющих цепей
• Количество полюсов: 1 - управляет одной цепью
• Контакты: 1 нормально-замкнутый (НО) + 1 нормально-открытый (НЗ)
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Монтаж: панельный, встраиваемый - фиксируется в отверстии панели

Совместимость и монтаж

Переключатель D7-11X2 монтируется в подготовленное отверстие в панели или щите. Для установки требуется стандартный вырез по габаритам корпуса - точные размеры указаны в техдокументации производителя. Клеммы доступны с тыльной стороны, позволяют подключить провода сечением до 1,5 мм2. Монтаж выполняется без инструментов: зажимная гайка фиксирует устройство после ввода в отверстие. Перед установкой проверьте глубину щита - внутренняя часть должна свободно помещаться без перегрева или давления на кабели.

Безопасность и стандарты

Переключатель D7-11X2 соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для коммутирующих аппаратов управления. Конструкция обеспечивает безопасную работу в условиях промышленной среды: предотвращает случайное замыкание, исключает самопроизвольное переключение. Сертифицирован для использования в электроустановках согласно ПУЭ.

Преимущества

• Наличие нейтрального положения - позволяет полностью отключить цепь без активного состояния
• Компактный встраиваемый дизайн - экономит место в плотно заполненных щитах
• Высокая механическая прочность - кулачковый механизм устойчив к вибрациям и частому использованию
• Защита IP54 - допускает применение в помещениях с повышенной влажностью или пылью
• Чёткое тактильное ощущение переключения - удобно для операторов даже в перчатках

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 1,8 А - для нагрузок свыше этого значения используйте контакторы
• Не работает в условиях постоянного погружения в воду - IP54 не гарантирует герметичность при длительном воздействии жидкости
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Один полюс - нельзя использовать для трёхфазных цепей без внешних модулей

Примеры использования

• Ручной пуск/остановка конвейера через управление магнитным пускателем
• Выбор режима работы станка: “Автомат” / “Ручной” / “Останов”
• Аварийная остановка насосной системы с возможностью возврата в нейтральное состояние
• Индикационные кнопки на пультах управления с функцией подтверждения действия

Практические советы

• При выборе места установки учтите, что переключатель D7-11X2 требует минимум 15–20 мм свободного пространства сзади для кабельного вывода
• Подключение проводов - только к клеммам, не затягивать слишком сильно, чтобы не повредить пластиковую основу
• Для долговечности избегайте частых переключений под нагрузкой - лучше использовать его как управляющее устройство, а не как силовой рубильник
• Проверяйте целостность контактов при первом включении: при наличии окисления или нагара - очистите медной щёткой
• Артикул bsw50-11x2-3-21-2-k02-g совместим с другими изделиями серии D7-11X2 от GENERICA и IEK - можно заменить аналогом при необходимости
