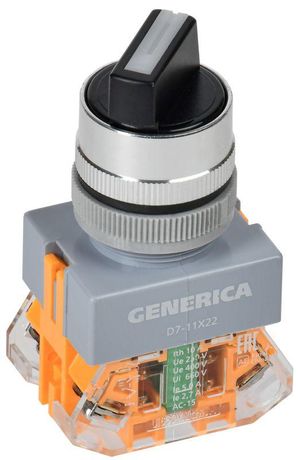

Переключатель D7-11X22 2 положения 1з+1р с самовозвратом черный | BSW50-11X22-3-22-2-K02-G GENERICA IEK

Переключатель D7-11X22 от GENERICA - компактный кулачковый переключатель с двумя положениями, одним нормально-открытым и одним нормально-закрытым контактом, оснащённый самовозвратом. Устройство предназначено для управления контактными элементами в слаботочных и силовых цепях, устанавливается на панели и защищено от пыли и брызг (IP54). Артикул bsw50-11x22-3-22-2-k02-g соответствует сериям IEK и GENERICA.

Назначение и область применения

Переключатель D7-11X22 используется для ручного управления электрическими цепями: запуска, остановки, изменения режима работы оборудования. Подходит для коммутирования сигналов в системах автоматизации - управление магнитными пускателями, реле, световой сигнализацией, логическими контурами. Часто применяется на станках, конвейерах, пультах управления, распределительных щитах. Работает в сетях переменного тока до 660 В/50 Гц и постоянного тока до 400 В.

Технические характеристики

• Количество положений: 2 (с самовозвратом - после действия возвращается в исходное состояние)
• Тип переключателя: кулачковый - обеспечивает надёжное замыкание/размыкание контактов
• Наличие нейтрального положения: да - при отпускании рычага переключатель возвращается в нейтральное положение
• Номинальный ток: 1,8 А - максимальная нагрузка для каждого контакта
• Номинальное напряжение: 660 В переменного тока / 400 В постоянного тока
• Количество полюсов: 1 - один входной и два выходных контакта (НО+НЗ)
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-закрытый (НЗ)
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Конструкция: встраиваемое устройство - монтируется внутрь панели через отверстие
• Тип монтажа: панельный - фиксируется гайкой с тыльной стороны

Совместимость и монтаж

Переключатель D7-11X22 совместим с большинством стандартных панелей толщиной до 6 мм. Для установки требуется круглое отверстие диаметром 22 мм - проверьте соответствие перед монтажом. Кабель подключается к зажимам с винтовым креплением - допустимо использовать провода сечением до 1,5 мм2. Монтаж выполняется при выключенном питании. После вставки в отверстие фиксируется гайкой; плотность посадки гарантирует устойчивость к вибрациям. Демонтаж - простой: открутить гайку, извлечь устройство.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60947-5-1-2014 - международному стандарту для аппаратов управления и коммутационных устройств. Соответствие гарантирует безопасную работу в условиях промышленной среды, включая механическую прочность, термическую стойкость и долговечность контактов. Сертификация подтверждена производителем GENERICA и IEK.

Преимущества

• Самовозврат - не требует удерживания, снижает риск ошибочного включения
• Комбинированные контакты (НО+НЗ) позволяют реализовать базовые логические схемы без дополнительных реле
• Высокая степень защиты IP54 - подходит для помещений с повышенной влажностью или пылью
• Минимальные габариты и простая конструкция - экономят место на панели
• Работает в широком диапазоне температур - от -25C до +55C (по стандарту)

Ограничения применения

• Не предназначен для коммутации токов выше 1,8 А - превышение вызывает оплавление контактов
• Не рассчитан на взрывоопасные среды - не имеет взрывозащиты (Ex-маркировки)
• Не является герметичным - не рекомендован для прямого воздействия струи воды или погружения
• Не подходит для частых переключений более 1000 раз в час - возможен преждевременный износ контактов
• Имеет только один полюс - нельзя одновременно управлять несколькими цепями без внешних модулей

Примеры использования

• Управление пуском и остановкой маломощного двигателя на конвейере
• Аварийная остановка станка - кнопка “стоп” с самовозвратом
• Выбор режима работы: “ручной” / “автоматический” в пульте управления
• Подача сигнала на реле контроля давления или уровня
• Локальный ввод/вывод из системы автоматики на обслуживаемом участке

Практические советы

• При подборе аналога обращайте внимание на тип контактов - наличие НО+НЗ критично для схем с блокировками
• Проверяйте посадочный диаметр: отверстие в панели должно быть точно 22 мм - меньшее затруднит установку, большее - снизит защиту IP54
• Не используйте для управления мощными нагрузками (например, насосы >1,5 кВт) - нужен промежуточный контактор
• При длительной работе в пыльных помещениях периодически проверяйте целостность уплотнений и чистоту механизма
• Для удобства эксплуатации выбирайте места монтажа с доступом - не закрывайте переключатель другими элементами
