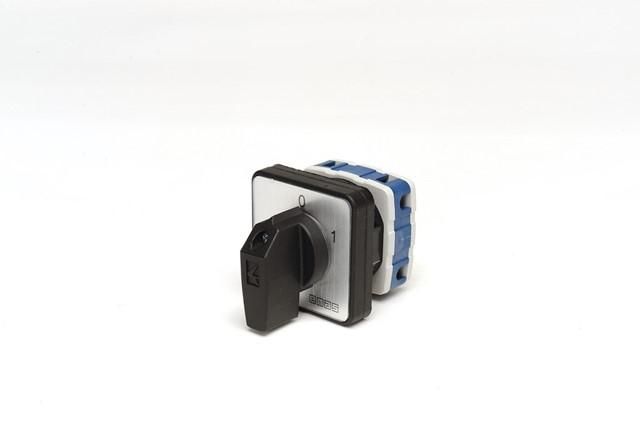

Переключатель двухпозиционный 16А (0-1) 60 градусов, 1 полюс, рамка 48х48 мм, 400В AC, IP54 - PSA016AK131S EMAS

Переключатель двухпозиционный (0-1) 1 полюс 16А от EMAS с артикулом PSA016AK131S - это надёжный механический коммутационный аппарат без потребления энергии, предназначенный для управления электрическими цепями в промышленном оборудовании. Он сочетает высокую долговечность, компактную форму и защиту IP54/IP56, что делает его подходящим для условий с пылью и влагой.

Назначение и область применения

Переключатель двухпозиционный (0-1) 1 полюс 16А используется для включения и отключения однополюсных цепей постоянного или переменного тока. Его применяют как главный выключатель, групповой переключатель или элемент управления в системах автоматизации. Подходит для управления двигателями (одно- и трёхфазными), цепями сигнализации, контроля и измерений. Часто устанавливается на станках, конвейерах, распределительных щитах и других промышленных объектах.

Технические характеристики

• Число полюсов: 1
• Номинальный ток: 16 А (рабочий диапазон 10–120 А)
• Рабочее напряжение: 220–400 В переменного тока
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 операций
• Электрический ресурс: минимум 50 000 операций
• Рабочая частота: 50 Гц
• Диэлектрическая прочность: 1890 В AC (1 минута)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Степень защиты лицевой части: IP54 и IP56 (пылевлагозащищённая)
• Температурный диапазон: от –5 C до +40 C
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Переключатель двухпозиционный (0-1) 1 полюс 16А монтируется на DIN-рейку или через фланец в панель. Для установки требуется отверстие диаметром 22 мм - проверьте соответствие посадочному месту перед монтажом. Клеммы рассчитаны на провода сечением до 4 мм2. Убедитесь, что нагрузка не превышает 16 А при рабочем напряжении 220–400 В. Нагрузка выше допустимой снижает срок службы контактов.

Безопасность и стандарты

Устройство соответствует европейскому стандарту TS EN 60947-3, который регламентирует требования к коммутационным аппаратам для промышленного использования. Высокая диэлектрическая прочность и сопротивление изоляции обеспечивают безопасную работу даже при кратковременных перегрузках. Защита IP54 предотвращает попадание пыли и брызг воды; IP56 дополнительно защищает от мощных струй воды - это важно для помещений с повышенной влажностью или периодической мойкой оборудования.

Преимущества

• Механическая надёжность: отсутствие электроники исключает отказы из-за помех или сбоев питания.
• Долгий срок службы благодаря ресурсу более 50 тысяч коммутаций.
• Компактный бакелитовый корпус экономит место в шкафах и панелях.
• Эргономичная ручка обеспечивает удобное управление даже в перчатках.
• Поддержка широкого диапазона токов (до 120 А) позволяет использовать один тип устройства в различных схемах.

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможны потеря герметичности или хрупкость материала корпуса.
• Не рекомендован для частых включений/выключений свыше 50 тыс. раз - после этого следует замена контактов.
• Не работает как автоматический выключатель: не имеет тепловой или электромагнитной защиты - необходимо применять внешние средства защиты (например, автоматы или предохранители).
• Не подходит для цепей постоянного тока выше 48 В - спецификация распространяется только на переменный ток.

Примеры использования

• Главный выключатель на станке с асинхронным двигателем - позволяет полностью отключить питание для обслуживания.
• Выбор режима работы конвейера: “работа” / “останов”.
• Переключение между основным и резервным источником питания в малых системах.
• Управление световой сигнализацией на производстве.
• Использование в испытательных стендах для ручного тестирования цепей.

Практические советы

• При монтаже используйте только качественные провода с правильным зажимом - плохой контакт вызывает нагрев и выход из строя контактов.
• Не затягивайте клеммы слишком сильно - это повредит медные жилы и пластиковые детали.
• Для сред с высокой запылённостью выбирайте версию с IP56 - она лучше сохраняет внутреннюю чистоту.
• Перед первым включением проверьте положение ручки - она должна находиться в положении “0”, чтобы избежать случайного запуска оборудования.
• Регулярно осматривайте контакты на предмет окисления или подгорания - особенно при работе с индуктивными нагрузками (двигатели, катушки).
