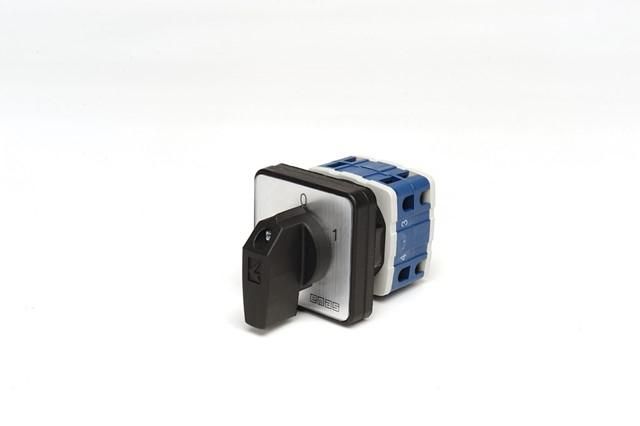

Переключатель двухпозиционный 80А (0-1) 60 градусов, 3 полюса, рамка 64х64 мм, 400В AC, IP54 - PSA080AK331S EMAS

Переключатель двухпозиционный (0-1) 3 полюса 80А от EMAS с артикулом PSA080AK331S - это механический коммутационный аппарат без потребления энергии, предназначенный для надёжного переключения трёхфазных цепей в промышленной автоматике. Устройство подходит для управления двигателями, переключения цепей управления и сигнализации, а также в качестве главного выключателя.

Назначение и область применения

Переключатель двухпозиционный (0-1) 3 полюса 80А используется для ручного включения/выключения трёхфазных нагрузок. Он применяется там, где требуется физическое управление питанием без автоматизации: запуск и остановка электродвигателей, переключение между источниками питания, отключение оборудования для обслуживания. Подходит для станков, насосов, компрессоров, конвейеров и других промышленных систем с током до 80 А.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 80 А (рабочий диапазон 10–120 А)
• Рабочее напряжение: 220–400 В переменного тока, 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 операций
• Электрический ресурс: минимум 50 000 операций
• Степень защиты лицевой части: IP54 и IP56 (защита от пыли и струй воды)
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Температурный режим эксплуатации: от –5 C до +40 C
• Корпус: бакелитовый, компактный, устойчивый к химическим воздействиям
• Стандарт соответствия: TS EN 60947-3

Совместимость и монтаж

Устройство монтируется на DIN-рейку или через крепёжные отверстия в щите. Для подключения используются болтовые зажимы - провода сечением до 25 мм2. Переключатель PSA080AK331S совместим со всеми типами клеммных колодок, подходящих под стандарты IEC. Обязательно проверьте соответствие посадочных размеров перед установкой. Нельзя использовать в цепях постоянного тока - только переменный ток 50 Гц.

Безопасность и стандарты

Переключатель двухпозиционный (0-1) 3 полюса 80А сертифицирован по TS EN 60947-3 - европейскому стандарту для коммутационных аппаратов низковольтного управления. Защита IP54/IP56 обеспечивает безопасную работу в условиях повышенной влажности, пыли и возможных брызг. Диэлектрическая прочность и высокое сопротивление изоляции гарантируют отказоустойчивость даже при кратковременных перегрузках.

Преимущества

• Отсутствие необходимости в внешнем питании - работает исключительно за счёт механического действия
• Высокая долговечность: более 50 тысяч электрических и 100 тысяч механических срабатываний
• Интуитивная эргономичная ручка с чёткими положениями “0” и “1”, предотвращает случайное переключение
• Герметичная конструкция с защитой IP54/IP56 снижает риск повреждений в сложных условиях
• Поддержка широкого диапазона токов - позволяет заменить несколько моделей одной единицей

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C или выше +40 C - возможна потеря герметичности и жесткость механизма
• Запрещено применять в цепях постоянного тока - контакты рассчитаны только на переменный ток 50 Гц
• Не является автоматическим выключателем - не обеспечивает защиту от КЗ или перегрузки, требует внешней защиты (например, автоматического выключателя)
• Не рекомендуется для частых переключений чаще 10 раз в час - это сокращает срок службы контактов

Примеры использования

• Главный выключатель на пульте управления станком с трёхфазным двигателем
• Переключение между основным и резервным источником питания в системе освещения цеха
• Ручное отключение группы насосов для планового техобслуживания
• Управление пускателем через цепь управления - переключатель подаёт сигнал на катушку контактора

Практические советы

• Перед монтажом проверьте, что ток нагрузки не превышает 80 А - превышение вызывает перегрев и выход из строя контактов
• Обеспечьте доступ к ручке для быстрого отключения в аварийной ситуации - не закрывайте её крышками или панелями
• При установке в помещениях с высокой влажностью используйте версию с IP56 - она лучше защищена от попадания воды
• Не затягивайте клеммы слишком сильно - это деформирует контактные площадки и снижает надёжность соединения
• Регулярно осматривайте контакты на наличие следов нагара - при появлении окисления выполните очистку или замену устройства
