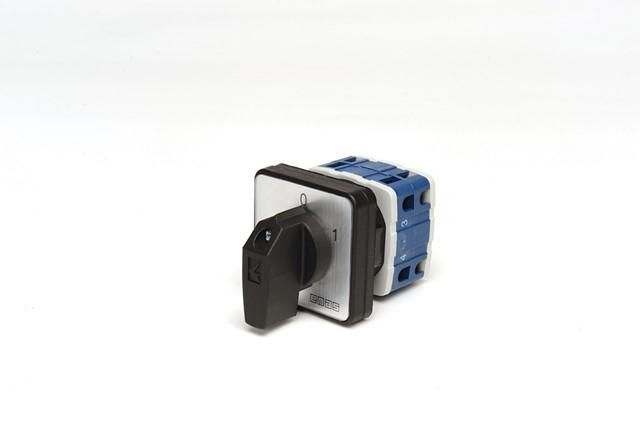

Переключатель двухпозиционный (0-1) 3 полюса 32А EMAS PSA032AK331S

Переключатель двухпозиционный (0-1) 3 полюса 32А от EMAS с артикулом PSA032AK331S - это механический коммутационный аппарат без потребления энергии, предназначенный для надёжного переключения трёхфазных цепей в промышленном оборудовании. Устройство сочетает высокую долговечность, компактную форму и защиту IP54/IP56, что делает его подходящим для жестких условий эксплуатации.

Назначение и область применения

Переключатель двухпозиционный (0-1) 3 полюса 32А используется для ручного включения/выключения трёхфазных цепей. Он применяется как главный выключатель или групповой переключатель в системах управления двигателями, цепях сигнализации, контроля и измерений. Подходит для оборудования с переменным током 220–400 В и частотой 50 Гц. Часто устанавливается на станках, конвейерах, насосных станциях и распределительных щитах.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 32 А (рабочий диапазон 10–120 А)
• Номинальное напряжение: 220–400 В переменного тока
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 циклов включения/выключения
• Электрический ресурс: минимум 50 000 циклов при нагрузке 32 А
• Рабочая температура: от –5 C до +40 C
• Степень защиты лицевой части: IP54 (защита от пыли и брызг) и IP56 (защита от мощных струй воды)
• Диэлектрическая прочность: 1890 В переменного тока в течение 1 минуты
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Частота: 50 Гц
• Корпус: бакелитовый, компактный, не поддерживающий горение
• Стандарт: TS EN 60947-3

Совместимость и монтаж

Переключатель двухпозиционный (0-1) 3 полюса 32А монтируется на DIN-рейку или через фланец с отверстиями под болты M6. Клеммы рассчитаны на провода сечением до 16 мм2. Для правильной работы необходимо обеспечить доступ к ручке управления и исключить попадание влаги внутрь устройства. Нельзя использовать в средах с повышенной запылённостью выше класса IP54 без дополнительной защиты. Артикул PSA032AK331S совместим со всеми стандартными клеммниками и контактными элементами, соответствующими нормам IEC.

Безопасность и стандарты

Устройство соответствует требованиям стандарта TS EN 60947-3, который регламентирует безопасность и испытания коммутационных аппаратов для низковольтных систем. Высокая диэлектрическая прочность и сопротивление изоляции обеспечивают защиту от пробоя даже при кратковременных перегрузках. Защита IP54/IP56 предотвращает повреждение от внешних воздействий, снижая риск аварий.

Преимущества

• Отсутствие необходимости в питании - работает исключительно за счёт механического действия
• Высокая надёжность благодаря длительному ресурсу (до 100 тыс. циклов)
• Изолированный бакелитовый корпус устойчив к химическим веществам и перепадам температур
• Эргономичная ручка удобна для одноручного управления даже в перчатках
• Поддерживает широкий диапазон токов - от 10 до 120 А, что позволяет применять один тип переключателя в различных схемах

Ограничения применения

• Не предназначен для автоматического управления - только ручное переключение
• Запрещено использование при температурах ниже –5 C и выше +40 C
• Не рекомендуется для цепей с частыми импульсными нагрузками или высокой частотой включения (более 30 раз в час)
• Защита IP54/IP56 действует только на лицевую сторону; задняя часть и клеммы остаются открытыми - требуется герметизация при монтаже в открытых шкафах
• Не подходит для взрывоопасных зон (не имеет сертификата ATEX)

Примеры использования

• Главный выключатель для трёхфазного электродвигателя станка с ЧПУ
• Переключение режимов работы конвейерной линии между “работа” и “останов”
• Отключение питания группы освещения или нагревательных элементов в производственном помещении
• Ручное управление насосной установкой в условиях отсутствия автоматизации

Практические советы

• При замене старого переключателя проверьте соответствие токового рейтинга - новый должен иметь равный или больший номинал (PSA032AK331S - 32 А, можно заменить на более мощный, но не менее мощный)
• Обязательно отключите питание перед обслуживанием - хотя устройство механическое, контакты находятся под напряжением при работе
• Для длительной службы периодически проверяйте состояние контактов и чистоту механизма - особенно в пыльных помещениях
• При монтаже в щитах используйте защитные крышки, чтобы сохранить степень IP54/IP56
• Выбирая аналог, обращайте внимание на номер артикула PSA032AK331S - он гарантирует совместимость с оригинальными комплектующими и сервисом EMAS
