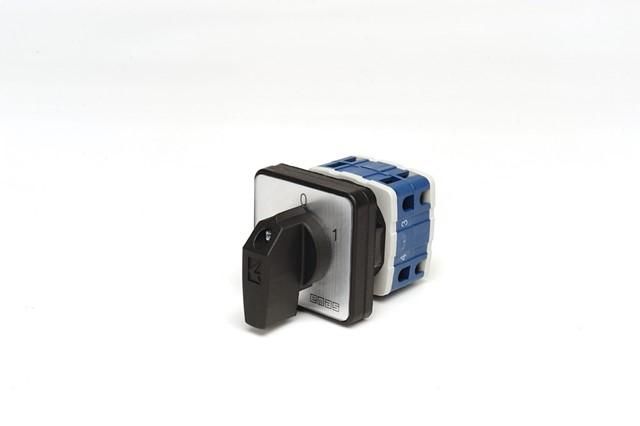

Переключатель двухпозиционный (0-1) 4п 25А EMAS PSA025AK431S

Переключатель двухпозиционный (0-1) 4 полюса 25А от EMAS с артикулом PSA025AK431S - это механический коммутационный аппарат без потребления энергии, предназначенный для надёжного переключения цепей в промышленном оборудовании. Он сочетает высокую точность, долгий срок службы и защиту IP54/IP56, что делает его подходящим для жестких условий эксплуатации.

Назначение и область применения

Переключатель двухпозиционный (0-1) 4 полюса 25А используется для ручного переключения электрических цепей между двумя состояниями: «выключено» и «включено». Применяется как главный выключатель, групповой переключатель или коммутирующее устройство в системах управления двигателями, сигнализацией, контрольными и измерительными цепями. Подходит для работы в промышленной автоматике: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Число полюсов: 4
• Номинальный ток: 25 А (рабочий диапазон 10–120 А)
• Номинальное напряжение: 220–400 В переменного тока
• Частота: 50 Гц
• Отключающая способность: до 6 кА
• Механический ресурс: минимум 100 000 операций
• Электрический ресурс: минимум 50 000 операций
• Диэлектрическая прочность: 1890 В AC (1 минута)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Степень защиты лицевой части: IP54 и IP56 (пылевлагозащищённая)
• Рабочая температура: от –5 C до +40 C
• Конструкция: бакелитовый корпус, эргономичная ручка
• Соответствие стандарту: TS EN 60947-3

Совместимость и монтаж

Переключатель PSA025AK431S устанавливается в распределительные щиты или панели с глубиной не менее 100 мм. Клеммы рассчитаны на провода сечением до 16 мм2. Для монтажа требуется фиксация через два крепёжных отверстия на корпусе. Убедитесь, что зажимы затянуты моментом 1,5–2 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает контактную группу. Перед подключением проверьте соответствие числа полюсов и токовой нагрузки вашей схеме. Обязательно отключите питание перед работой.

Безопасность и стандарты

Устройство соответствует требованиям стандарта TS EN 60947-3, который регламентирует безопасность и испытания коммутационных аппаратов для низковольтных систем. Защита IP54 предотвращает попадание пыли и брызг воды с любого направления; IP56 обеспечивает защиту от мощных струй воды - это важно для помещений с повышенной влажностью или периодической мойкой оборудования. Диэлектрическая прочность и сопротивление изоляции гарантируют безопасность при случайных контактах с токоведущими частями.

Преимущества

• Отсутствие необходимости в внешнем питании - работает исключительно за счёт механического действия.
• Высокая надёжность благодаря длительному ресурсу (до 100 тыс. срабатываний).
• Изолированный бакелитовый корпус снижает риск пробоя и перегрева.
• Эргономичная ручка удобна для одноручного управления даже в перчатках.
• Поддержка нескольких степеней защиты (IP54/IP56) позволяет использовать в сложных условиях.
• Совместимость с широким диапазоном токов (10–120 А) даёт гибкость при проектировании.

Ограничения применения

• Не предназначен для частых включения/выключения (более 10 раз в час) - это сокращает электрический ресурс.
• Запрещена работа при температуре ниже –5 C и выше +40 C - возможны отказы контактов или деформация корпуса.
• Не используйте в средах с агрессивными химическими веществами - бакелит не устойчив к растворителям и кислотам.
• Не заменяет автоматические выключатели - не имеет функций тепловой или электромагнитной защиты.
• Не рекомендован для управляемых систем (например, PLC) - требует ручного воздействия.

Примеры использования

• Главный выключатель трёхфазного станка с ЧПУ - быстрый доступ к отключению питания.
• Переключение режимов работы насосной группы: «работа», «резерв».
• Ручное управление освещением в цеху с несколькими зонами.
• Коммутация сигналов в системах аварийной сигнализации.
• Тестирование и обслуживание цепей управления - возможность визуально контролировать положение контактов.

Практические советы

• Выбирая переключатель, убедитесь, что номинальный ток вашего устройства не превышает 25 А - даже если система допускает до 120 А, этот модельный ряд рассчитан именно на 25 А рабочего тока.
• При установке в щит с другими аппаратами оставляйте свободное пространство вокруг - теплоотвод важен для сохранения ресурса.
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление может увеличить переходное сопротивление.
• Для влажных помещений выбирайте версию с IP56 - она лучше защищена от прямых струй воды.
• Не пытайтесь ремонтировать внутренние механизмы - устройство герметично и не сервисное. При выходе из строя заменяйте полностью.
