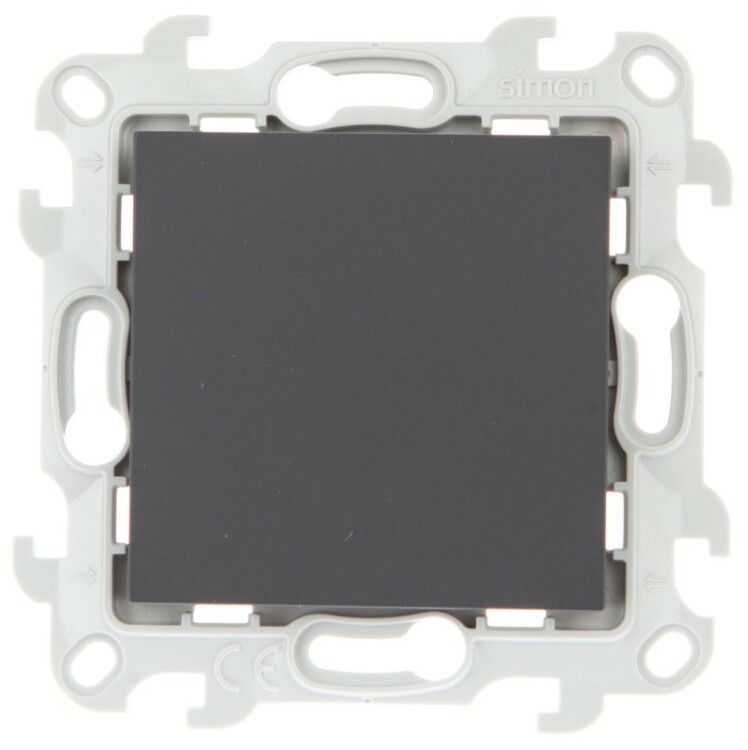

Переключатель 1-кл. 1п 2мод. СП Simon 24 10А IP20 механизм графит 2450201-038

Переключатель одноклавишный 1-полюсный 2-модульный 10А IP20 механизм графит от бренда Simon (артикул 2450201-038) предназначен для коммутации осветительных и бытовых нагрузок до 10 А в скрытой проводке. Механизм совместим с рамочными системами и обеспечивает надёжное управление светом в помещениях с нормальными условиями эксплуатации.

Назначение и область применения

Этот переключатель используется для включения и выключения электроприборов с мощностью до 2,2 кВт (при 220 В). Подходит для установки в жилых, офисных и административных зданиях. Применяется в распределительных коробках со скрытой проводкой - например, для управления светом в спальне, коридоре или на кухне. Не предназначен для управления силовым оборудованием, двигателем или высоконагруженной техникой.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на работу в сетях переменного тока 220–240 В
• Номинальный ток: 10 А - максимальная допустимая нагрузка
• Количество полюсов: 1 - коммутирует один фазный провод
• Количество клавиш: 1 - одноклавишное управление
• Количество модулей: 2 - занимает два стандартных модуля в монтажной коробке (ширина ~36 мм)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; подходит только для внутренней установки
• Подключение: винтовые зажимы - требует затяжки отверткой
• Максимальное сечение кабеля: 1,5 мм2 - не рекомендуется использовать провода толще
• Материал корпуса: термопласт - устойчив к нагреву, не горючий
• Покрытие: матовый серый - не царапается, маскирует следы эксплуатации
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности, но не на улице
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Механизм совместим с любыми рамочными системами Simon, имеющими стандартную ширину модуля 18 мм. Для монтажа требуется скрытая установочная коробка глубиной не менее 40 мм. Кабель подводится сверху или снизу - зажимы расположены сбоку. Перед установкой обязательно отключите питание. Затягивайте винты равномерно, чтобы избежать повреждения контактов. Не используйте кабели сечением более 1,5 мм2 - это вызывает перегрев и выход из строя механизма.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает использование в сырых помещениях (ванная, баня, подвал) и на улице. Наличие термостойкого материала снижает риск возгорания при кратковременных перегрузках. Соответствует базовым требованиям ГОСТ Р 50345 для бытовых выключателей.

Преимущества

• Матовая поверхность не оставляет отпечатков пальцев и легко моется
• Компактный двухмодульный формат экономит место в распределительной коробке
• Надёжные винтовые зажимы обеспечивают долговечный контакт даже при частом использовании
• Совместим с большинством существующих рамок Simon - можно заменить старый механизм без переделки отделки

Ограничения применения

• Не применяется во влажных помещениях - IP20 не защищает от брызг и пара
• Запрещено подключать кабели сечением больше 1,5 мм2 - возможен перегрев и оплавление
• Не предназначена для автоматического управления - только ручное включение/выключение
• Не подходит для нагрузок выше 10 А (например, кондиционеры, электрокотлы, мощные насосы)
• Не совместим с системами «умный дом» без внешних реле

Примеры использования

• Управление точечным освещением в гостиной
• Включение вытяжки на кухне через обычную лампу
• Контроль света в прихожей или гардеробной
• Замена старого выключателя в квартире с сохранением существующей рамки

Практические советы

• При монтаже проверьте, что кабель плотно зажат - слабый контакт вызывает нагрев и щелчки
• Если планируете использовать в помещении с высокой влажностью - выбирайте модель с IP44 или выше
• При замене старого механизма убедитесь, что новый также имеет 2 модуля - иначе не войдёт в коробку
• Графитовый цвет хорошо сочетается с белыми, серыми и тёмными рамками - не требует подбора по оттенкам
• Не используйте этот переключатель в качестве рубильника - он не предназначен для частого отключения под нагрузкой
