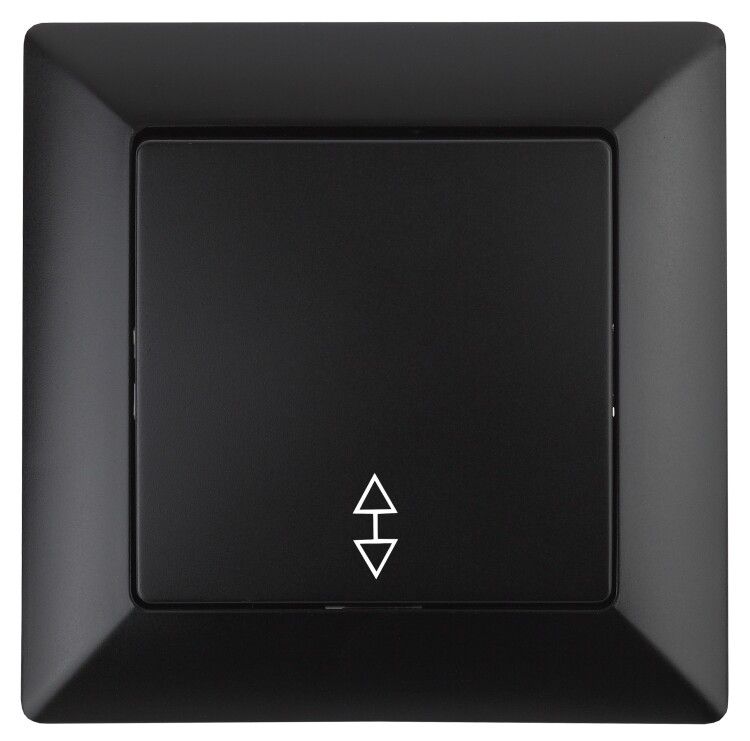

Переключатель Intro Solo 4-103-05 одноклавишный 10А-250В, IP20, СУ, антрацит | Б0053581 ЭРА

Переключатель одноклавишный 10А-250В, IP20, СУ, антрацит, серия Solo 4-103-05 - это устройство для управления светом в двух точках, предназначенное для скрытой установки в подрозетники. Производится в серии Intro Solo, сочетает прочную конструкцию из термопласта, удобные винтовые клеммы и стильный матовый антрацитовый корпус. Подходит для жилых помещений, офисов и общественных зданий.

Назначение и область применения

Переключатель одноклавишный 10А-250В, IP20, СУ, антрацит, серия Solo 4-103-05 используется как проходной выключатель - позволяет включать и выключать свет из двух разных мест. Например, у входа и выхода из комнаты, в длинном коридоре или на лестнице. Применяется в сетях переменного тока до 250 В и нагрузкой до 10 А. Подходит для управления лампами накаливания, светодиодными и энергосберегающими источниками света.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами >12 мм, но не защищён от воды и пыли
• Количество клавиш: одна
• Способ подключения: винтовые клеммы с двумя отверстиями каждая
• Материал корпуса: термопласт, негорючий, без галогенов
• Цвет: антрацит, матовая отделка
• Способ монтажа: скрытая установка в подрозетник
• Тип крепления: монтажные лапки + винты
• Подсветка: отсутствует
• Комплектация: механизм с накладкой и монтажной платой
• Схема подключения: переключатель на два направления (проходной)

Совместимость и монтаж

Переключатель одноклавишный 10А-250В, IP20, СУ, антрацит, серия Solo 4-103-05 совместим с любыми стандартными подрозетниками диаметром 68–70 мм. Монтаж выполняется двумя способами: через распорные лапки или с помощью винтов - выбирайте вариант в зависимости от плотности стены. Клеммы имеют два отверстия: одно для провода от источника питания, второе - для перемычки к следующему проходному выключателю. Это позволяет собирать цепочки из нескольких устройств без дополнительных соединителей.

Для установки нескольких выключателей рядом используйте многоместные рамки серии Solo:

• 2-постовая: 4-502-xx (xx = цветовой код, например, 05 - антрацит)
• 3-постовая: 4-503-xx
• 4-постовая: 4-504-xx

Цветовые коды соответствуют корпусу: 05 - антрацит, 01 - белый, 02 - слоновая кость и другие. Переключатель не требует специальных инструментов - достаточно отвертки для затяжки клемм.

Безопасность и стандарты

Изделие изготовлено из самозагасающего термопласта, не содержащего галогенов - снижает риск распространения пламени и выделения токсичных веществ при перегреве. Соответствует требованиям безопасности для бытовых и коммерческих электроустановок. Однако степень защиты IP20 исключает использование в помещениях с повышенной влажностью - не применяйте в ванных комнатах, банях, на улице или в сырых подвалах.

Преимущества

• Удобные винтовые клеммы с двумя отверстиями - позволяют легко делать последовательные соединения между выключателями
• Жёсткая монтажная плата обеспечивает фиксацию механизма даже в старых подрозетниках с деформацией
• Матовый антрацитовый цвет маскирует царапины и пыль, хорошо сочетается с современным интерьером
• Отсутствие подсветки повышает долговечность и снижает вероятность мерцания при работе с LED-лампами
• Негорючий материал соответствует нормам пожарной безопасности

Ограничения применения

• Не предназначен для работы в условиях высокой влажности - IP20 не защищает от брызг и пара
• Не подходит для мощных нагрузок выше 10 А - не использовать для электрокотлов, нагревателей, мощных двигателей
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Требует наличия двух выключателей в одной цепи - один единственный экземпляр не работает как обычный выключатель

Примеры использования

• Управление светом в спальной комнате: один выключатель у двери, второй - у кровати
• Освещение длинного коридора: включение/выключение с обоих концов
• Лестница между этажами: управление светом снизу и сверху
• Проходные системы в офисах, гостиницах, больницах - где важно иметь доступ к управлению с двух сторон

Практические советы

• При подключении помните: этот выключатель всегда работает в паре с другим таким же - не заменяйте его обычным одноклавишным
• Затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не треснула пластиковая часть
• Если провода слишком толстые - зачистите их до 8–9 мм, чтобы они свободно вошли в отверстие
• Для групповой установки используйте рамки того же цвета - антрацит (код 05) идеально сочетается с корпусом 4-103-05
• Не используйте в помещениях с частыми перепадами температур - термопласт сохраняет форму в пределах -10…+40 C
