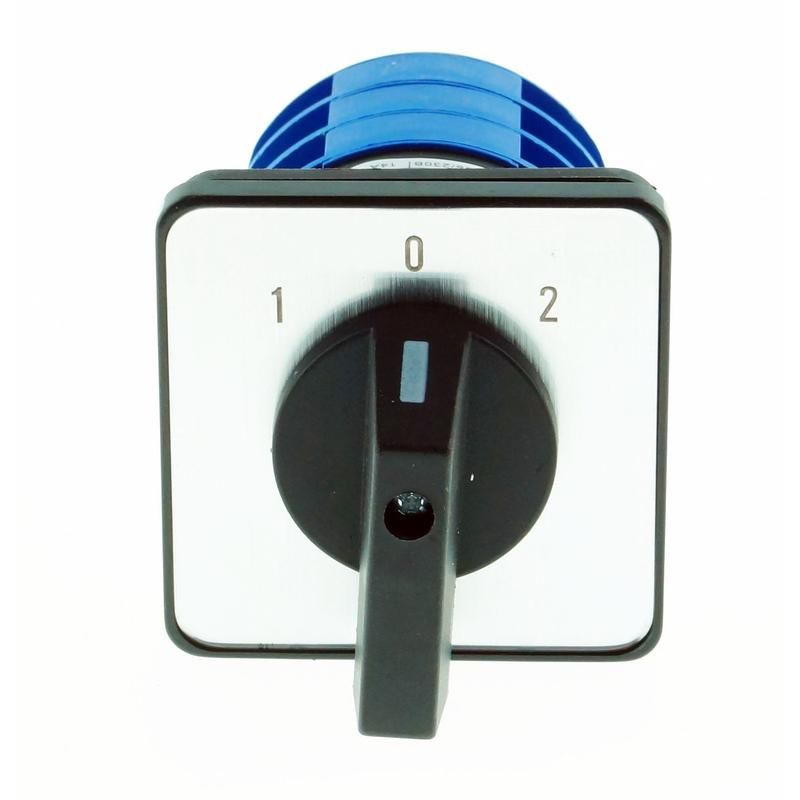

Переключатель кулачковый LW32-10/YH2/2 для вольтметра, 10А, "0-UAB-UBC -UCA " | 425054 CHINT

Переключатель кулачковый LW32-10/YH2/2 для вольтметра, 10А, схема подключения "0-UAB-UBC -UCA" от бренда CHINT предназначен для коммутирования трёхфазных цепей в системах измерения напряжения. Он позволяет переключать вольтметр между различными фазами сети, обеспечивая точный контроль напряжений UAB, UBC и UCA, а также безопасное отключение в нулевой позиции.

Назначение и область применения

Переключатель кулачковый LW32-10/YH2/2 используется исключительно для подключения измерительных приборов - в данном случае вольтметров - в трёхфазных сетях переменного тока. Его основная задача: переключать вход вольтметра между парами фаз (UAB, UBC, UCA) и переводить его в нейтральное состояние ("0") для безопасности при обслуживании. Применяется в щитах управления на производствах, в электроустановках с частичной автоматизацией, где требуется ручной контроль напряжения без постоянного подключения прибора.

Технические характеристики

• Номинальный ток: 10 А - способен работать с нагрузками до этого значения, но не предназначен для коммутации силовых цепей двигателей;
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно;
• Количество позиций переключения: 4 - "0", "UAB", "UBC", "UCA";
• Максимальное рабочее напряжение: 440 В - рассчитан на использование в сетях до 440 В переменного тока;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не подходит для влажных или запылённых сред;
• Конструктивное исполнение: фронтальная установка - монтируется в дверцу шкафа через круглое отверстие, кабель подводится сзади.

Совместимость и монтаж

Переключатель кулачковый LW32-10/YH2/2 совместим со стандартными вольтметрами, имеющими входные клеммы для внешнего переключения. Для монтажа необходимо:

• Вырезать в панели отверстие диаметром 28–30 мм (по габаритам корпуса);
• Закрепить устройство фиксирующей гайкой с тыльной стороны;
• Подключить провода от вольтметра к выходным клеммам переключателя согласно схеме "0-UAB-UBC-UCA";
• Подвести фазы A, B, C от сети к соответствующим входным клеммам переключателя.

Не допускается использовать этот переключатель для управления мощностью - он не имеет дугогашения и не рассчитан на коммутацию токов выше 10 А.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для аппаратов управления. Наличие нулевой позиции обеспечивает механическую возможность полностью отключить вольтметр от сети, что снижает риск поражения током при проверке или замене прибора. IP20 не требует специальной защиты от воды, но устанавливать переключатель кулачковый LW32-10/YH2/2 следует только внутри закрытых электрощитов.

Преимущества

• Чёткая механическая фиксация каждой позиции - предотвращает случайное переключение;
• Простой и надёжный принцип работы без электроники - долгий срок службы;
• Интегрированная схема "0-UAB-UBC-UCA" - оптимизирована именно для вольтметров, не требует доработки;
• Фронтальный монтаж - удобен для операторского доступа в уже смонтированных щитах.

Ограничения применения

• Не применяется для управления двигателями, нагревателями или другими силовыми нагрузками - только для измерительных цепей;
• IP20 не позволяет использовать в условиях высокой влажности, пыли или на открытом воздухе;
• Рассчитан только на переменный ток - не работает в цепях постоянного тока;
• Не поддерживает автономную блокировку или сигнализацию - все действия выполняются вручную.

Примеры использования

• Щит управления насосной станцией - переключатель кулачковый LW32-10/YH2/2 позволяет контролировать напряжение между фазами перед запуском;
• Электрошкаф на заводе с несколькими станками - оператор переключает вольтметр между группами оборудования для диагностики;
• Лабораторный стенд - для учебных целей демонстрации трёхфазных напряжений.

Практические советы

• Перед первым включением проверьте соответствие схемы подключения - особенно важна последовательность "0-UAB-UBC-UCA".
• Обязательно используйте маркировку проводов: L1, L2, L3 и метки вольтметра - чтобы избежать путаницы при ремонте.
• При длительном хранении или в периоды простоя переведите переключатель в положение "0" - это снизит вероятность окисления контактов.
• Не затягивайте кабельные зажимы слишком сильно - это повредит пластиковую изоляцию клемм.
• Если нужна защита от пыли и влаги - выбирайте модели с IP65, а не LW32-10/YH2/2.
