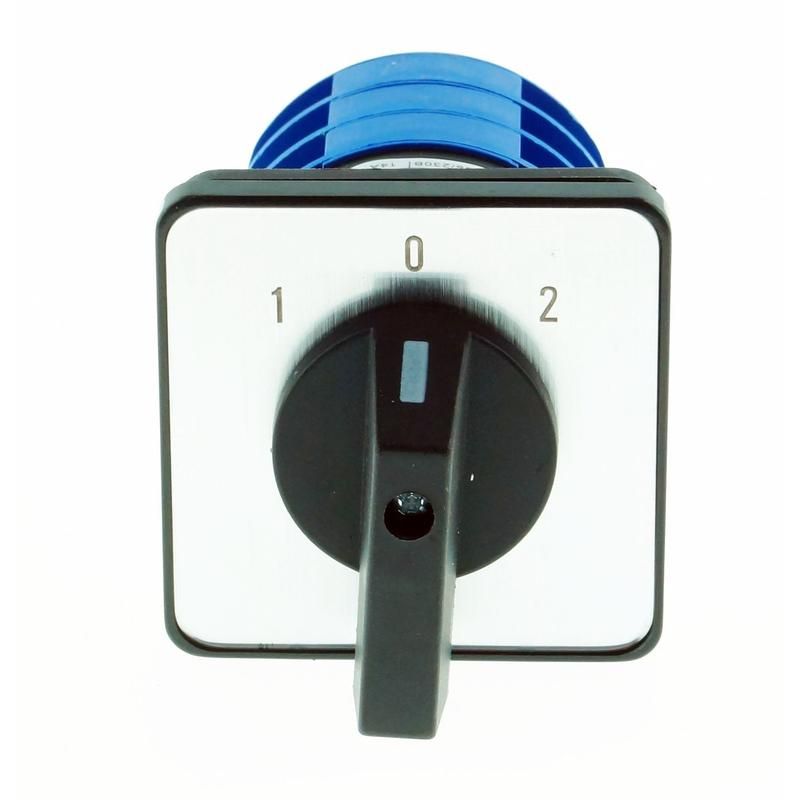

Переключатель кулачковый LW32-32/3 , 32А, 3Р, "1-0-2" | 425037 CHINT

Переключатель кулачковый LW32-32/3, 32А, 3Р, 1-0-2 от CHINT - это надёжное коммутирующее устройство с нейтральным положением, предназначенное для управления электродвигателями, переключения цепей контроля и распределения электроэнергии в промышленных системах.

Назначение и область применения

Переключатель кулачковый LW32-32/3 используется для ручного переключения трёхфазных цепей между тремя состояниями: «вкл.-выкл.-вкл.» (1-0-2). Он применяется как главный выключатель, реверсивный переключатель, переключатель для измерительных приборов (амперметр, вольтметр) и управление электродвигателями. Подходит для установки на станках, конвейерах, насосных станциях и других объектах с частым ручным управлением.

Технические характеристики

• Номинальный ток: 32 А - способен безопасно коммутировать нагрузки до этой величины в постоянном режиме;
• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазных сетях переменного тока до 440 В;
• Количество полюсов: 3 - одновременно переключает все три фазы;
• Количество положений: 3 (1-0-2) - два рабочих положения и одно нейтральное (выключенное);
• Тип элемента управления: поворотная рукоятка - обеспечивает чёткое механическое позиционирование;
• Степень защиты IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды;
• Модульная ширина: 38,4 мм - соответствует стандартной ширине DIN-рейки для компактной сборки;
• Конструкция: встраиваемое устройство - устанавливается в панель, корпус остаётся заподлицо;
• Тип монтажа: на лицевую панель - крепится через фланец с болтами, не требует внутренней проводки внутри корпуса.

Совместимость и монтаж

Переключатель кулачковый LW32-32/3 совместим со всеми типами клеммных колодок и проводами сечением до 10 мм2. Для монтажа требуется подготовить отверстие в панели размером, соответствующем габаритам устройства - рекомендуется использовать шаблон производителя. Крепление осуществляется двумя болтами через боковые фланцы. Устройство уже собрано и готово к подключению - никакой сборки после установки не требуется. Обязательно проверьте соответствие посадочного отверстия и глубины панели перед установкой.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для коммутационных аппаратов низкого напряжения. Наличие нейтрального положения предотвращает случайное включение. Механизм имеет фиксацию в каждом положении - исключает самопроизвольное перемещение. IP20 позволяет применять только в закрытых щитах и помещениях без воздействия влаги и пыли.

Преимущества

• Высокая механическая прочность - кулачковый механизм выдерживает десятки тысяч циклов переключения;
• Чёткая визуальная индикация положения - рукоятка легко определяет текущий режим (вкл./выкл.);
• Готовое к установке исполнение - не требует дополнительных деталей или сборки;
• Поддержка реверса - удобно для управления направлением вращения двигателей;
• Совместимость с DIN-рейкой - можно интегрировать в стандартные распределительные щиты.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах - IP20 недостаточно для таких условий;
• Не заменяет автоматический выключатель - не обеспечивает защиту от перегрузки или короткого замыкания;
• Не рекомендуется для частого оперативного переключения более 10–15 раз в час - возможен быстрый износ контактов;
• Не подходит для цепей постоянного тока выше 250 В - указано только для переменного тока.

Примеры использования

• Реверсивное управление асинхронным двигателем на конвейере - переключение между «вперёд» и «назад»;
• Выбор источника питания для контроллеров - переключение между основной и резервной сетью;
• Подключение вольтметра к трём различным точкам сети - изменение точки измерения без разборки цепи;
• Главный выключатель для малогабаритного станка - ручное отключение всей системы перед обслуживанием.

Практические советы

• При подключении используйте цветную маркировку фаз - L1, L2, L3 должны точно соответствовать контактам переключателя;
• Обеспечьте свободный доступ к рукоятке - она должна поворачиваться без препятствий;
• Проверяйте момент затяжки крепёжных болтов - переусердствовать нельзя, чтобы не повредить пластиковую рамку;
• Избегайте установки рядом с источниками тепла - температура окружающей среды не должна превышать +40 C;
• Для длительной службы регулярно осматривайте контакты - особенно при работе с высокими токами.
