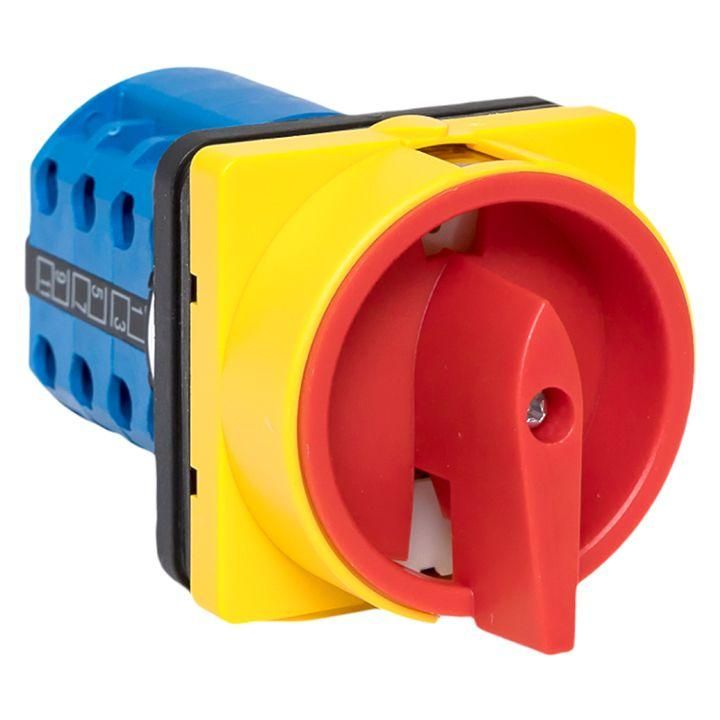

Переключатель кулачковый ПК-1-23 25А 3P "1-0-2" с блокировкой IP65 PROxima |pk-1-23-25-a65| EKF

Переключатель кулачковый ПК-1-23 25А 3P "1-0-2" с блокировкой IP65 от EKF - это надёжный трёхпозиционный коммутационный аппарат для управления направлением движения оборудования в промышленных системах. Устройство предназначено для работы в щитах управления, на сварочных станках и испытательных стендах, где требуется жёсткая фиксация положения и защита от пыли и воды.

Назначение и область применения

Переключатель кулачковый ПК-1-23 25А 3P "1-0-2" с блокировкой IP65 используется для переключения направления тока в трёхфазных цепях. Он позволяет выбрать одно из трёх состояний: «вперёд», «выкл» (нейтральное), «назад». Подходит для управления двигателями, насосами, конвейерами и другим оборудованием, требующим реверса. Применяется в промышленной автоматике, на сварочных установках, в пультах управления и распределительных щитах.

Технические характеристики

• Количество полюсов: 3 - управляет всеми тремя фазами одновременно
• Номинальный ток: 25 А - способен безопасно коммутировать нагрузки до этого значения
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380–400 В переменного тока частотой 50 Гц
• Число положений: 3 ("1-0-2") - два активных положения и нейтральное между ними
• Наличие нейтрального положения: да - обеспечивает полное отключение цепи перед изменением направления
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Конструкция: встраиваемое устройство - монтируется в панель через отверстие
• Материал контактов: с высоким содержанием серебра - снижает нагрев и продлевает срок службы

Совместимость и монтаж

Переключатель кулачковый ПК-1-23 25А 3P "1-0-2" с блокировкой IP65 предназначен для установки в шкафы управления с толщиной панели до 6 мм. Для монтажа необходимо просверлить круглое отверстие диаметром 32 мм. Клеммы рассчитаны на зажим проводов сечением до 6 мм2. Обязательно используйте кабельные вводы с соответствующей степенью защиты, чтобы сохранить целостность IP65. Направление переключения - механическое, без автоматического возврата.

Безопасность и стандарты

Устройство соответствует требованиям к механической прочности и электробезопасности для промышленного оборудования. Конструкция исключает случайное включение при работе - благодаря наличию блокировки, которая предотвращает перемещение рычага без намеренного действия. Переключатель ПК-1-23 25А 3P "1-0-2" с блокировкой IP65 не предназначен для частых операций более 100 раз в час - рекомендовано использовать в режиме редкого переключения.

Преимущества

• Высокая надёжность контактов благодаря серебряному покрытию - меньше искрения и нагрева
• Защита IP65 - работает в запылённых и влажных помещениях без потери функциональности
• Физическая блокировка - исключает неверное переключение, особенно важно при обслуживании
• Нейтральное положение - гарантирует полную развязку цепи перед реверсом, снижает риск аварий
• Простота замены - совместим со стандартными кулачковыми переключателями серии EKF

Ограничения применения

• Не предназначен для частого включения/выключения - максимальная частота: 100 циклов в час
• Не подходит для коммутации токов выше 25 А - возможна сварка контактов и выход из строя
• Не имеет автоматической блокировки по току - требует внешних защитных устройств (автоматов, тепловых реле)
• Не рассчитан на постоянное напряжение - применяется только в цепях переменного тока 50 Гц
• Не является взрывозащищённым - нельзя использовать во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Реверсивный пуск асинхронного двигателя на конвейере
• Выбор направления движения вентилятора в системе вентиляции
• Управление сварочным аппаратом с переключением полярности
• Локальный контроль работы насосной станции в бассейне или на производстве
• Испытательные стенды для проверки работы трёхфазных двигателей

Практические советы

• При монтаже всегда отключайте питание - даже при нейтральном положении есть опасность прикосновения к контактам
• Проверьте посадочный диаметр отверстия - он должен точно соответствовать 32 мм, иначе нарушится герметичность IP65
• Закручивайте клеммы с усилием 0,5–0,7 Нм - недостаточно затянутые контакты греются, слишком сильное - повреждают корпус
• Для длительной эксплуатации регулярно осматривайте контакты на наличие окисления - при необходимости очищайте мягкой щёткой
• Если нужна возможность удалённого управления - дополняйте переключатель ПК-1-23 25А 3P "1-0-2" с блокировкой IP65 сигнализирующими микровыключателями
