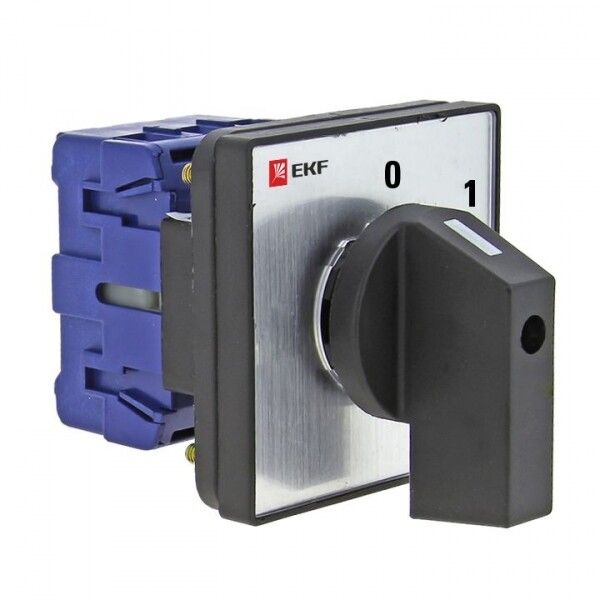

Переключатель кулачковый ПК-1-13 25А 3P "0-1" EKF PROxima | pk-1-13-25

Переключатель кулачковый ПК-1-13 3П 25А 0-1 от EKF PROxima - это механический коммутационный аппарат с трёхполюсной конструкцией и двумя рабочими положениями, включающим нейтральное. Подходит для управления электродвигателями, нагревательными элементами и другими нагрузками в распределительных щитах с напряжением до 400 В. Артикул pk-1-13-25 соответствует стандартному исполнению серии PROxima.

Назначение и область применения

Переключатель кулачковый ПК-1-13 3П 25А 0-1 предназначен для ручного переключения трёх фаз в цепях переменного тока 50/60 Гц. Нейтральное положение позволяет полностью отключить питание нагрузки без автоматического возврата. Применяется в системах управления станков, насосов, вентиляторов, конвейеров и других промышленных установках, где требуется надёжное и явное управление питанием.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное коммутирование всех трёх фаз;
• Номинальный ток: 25 А - допустимая постоянная нагрузка без перегрева;
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока;
• Количество положений: 2 (включает нейтральное) - «Выкл–Вкл» с возможностью полного отключения;
• Тип управления: поворотная рукоятка - удобное и интуитивное переключение;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов >12 мм, но не от воды и пыли;
• Способ подключения: винтовые зажимы - совместим с проводами до 2,5 мм2;
• Модульная ширина: 3 М - соответствует стандарту DIN 43880, легко монтируется в шкафы;
• Размер передней панели: 48×48 мм - совпадает с типовым размером кнопочных модулей;
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и влажности до 98 % при 25 C;
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к аппаратуре управления.

Совместимость и монтаж

Переключатель кулачковый ПК-1-13 3П 25А 0-1 монтируется на монтажную плату через заднее крепление. Для установки необходимо вырезать отверстие 48×48 мм в лицевой панели шкафа или пульта. Кабели подключаются к винтовым зажимам снизу устройства. Устройство не требует специальных инструментов - достаточно отвертки. Совместим со всеми стандартными DIN-рейками и панелями, выполненными под модуль 3 М. Не рекомендуется использовать в условиях высоких ударных нагрузок или вибраций без дополнительной фиксации.

Безопасность и стандарты

Переключатель кулачковый ПК-1-13 3П 25А 0-1 соответствует ГОСТ Р 50030.3-99, что гарантирует безопасность при работе с токами до 25 А. Конструкция исключает случайное замыкание между полюсами. Контакты содержат повышенное количество серебра - снижают риск сваривания и увеличивают срок службы. Однако из-за степени защиты IP20 запрещено использование во влажных помещениях, на улице или в местах с пылевыми выбросами без дополнительного кожуха.

Преимущества

• Нейтральное положение обеспечивает полное отключение питания - важное условие безопасности при обслуживании;
• Повышенное содержание серебра в контактах снижает нагрев и продлевает срок службы;
• Модульная ширина 3 М позволяет компактно размещать устройство в стандартных щитах;
• Удобная рукоятка с чётким фиксированием положений предотвращает случайные переключения;
• Совместимость с существующими решениями EKF PROxima упрощает замену и расширение системы.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивных газов - степень защиты IP20 недостаточна;
• Запрещено переключать под нагрузкой выше 25 А - возможен выход из строя контактов;
• Не используется в цепях постоянного тока - только для переменного тока 50/60 Гц;
• Не имеет автономной блокировки - требует внешних мер безопасности при ремонте (например, замков на рукоятке);
• Не подходит для частого переключения более 10 раз в минуту - может сократить срок службы механизма.

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения - включение/выключение с нейтральным положением для профилактики;
• Ручной контроль нагревательных элементов в термокамере - быстрое отключение при аварии;
• Коммутация ввода питания в малогабаритном щите управления станком - вместо нескольких контакторов;
• Использование в качестве основного рубильника в пульте оператора - благодаря чёткой визуальной индикации положения.

Практические советы

• При монтаже проверьте, чтобы отверстие 48×48 мм было точно вырезано - иначе переключатель не войдёт плотно;
• Затягивайте винты равномерно, не переусердствуйте - можно повредить пластиковую рамку;
• Для длительной эксплуатации в пыльных условиях установите переключатель кулачковый ПК-1-13 3П 25А 0-1 внутрь герметичного бокса;
• Если нужна блокировка при ремонте - используйте дополнительный замок на рукоятке (совместим с большинством стандартных блокираторов);
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или высоких токах.
