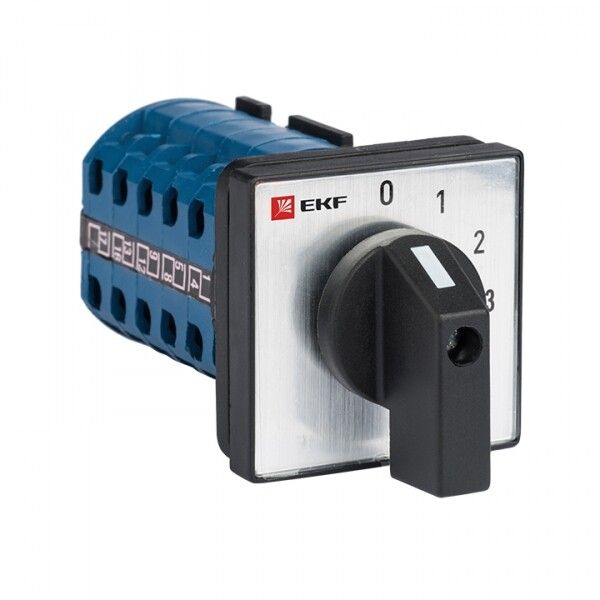

Переключатель кулачковый ПК-1-103 3п 25А "0-1-2-3" EKF pk-1-103-25

Переключатель кулачковый ПК-1-103 25А 3P «0-1-2-3» от EKF PROxima - это механический коммутационный аппарат с четырьмя фиксированными положениями, предназначенный для ручного управления трёхфазными цепями до 400 В. Подходит для установки в распределительных щитах, пультах управления и других устройствах с передней монтажной панелью.

Назначение и область применения

Переключатель кулачковый ПК-1-103 25А 3P «0-1-2-3» используется для ручного включения и отключения трёхфазных электрических цепей. Четыре положения рукоятки позволяют выбирать между выключенным состоянием (0), первым рабочим режимом (1), вторым (2) и третьим (3). Нейтральное положение «0» обеспечивает полное отключение всех полюсов одновременно. Применяется в системах управления двигателями, нагревателями, конвейерами, насосами и другим оборудованием, где требуется последовательный запуск или выбор режима работы.

Технические характеристики

• Количество полюсов: 3 - управляет всеми тремя фазами одновременно
• Номинальный ток: 25 А - допустимая нагрузка при длительной работе
• Номинальное напряжение: 400 В - работает в сетях переменного тока до 400 В, 50/60 Гц
• Количество положений: 4 - «0» (выкл.), «1», «2», «3» (рабочие режимы)
• Наличие нейтрального положения: да - положение «0» полностью размыкает все контакты
• Количество переключающих контактов: 4 - каждый из них замыкается в своём положении
• Количество нормально открытых (НО) контактов: 0 - все контакты замыкающие
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Тип элемента управления: поворотная рукоятка - удобное ручное управление
• Размер передней панели: 48×48 мм - совместим со стандартными отверстиями для монтажа
• Модульная ширина: 3 модуля - соответствует стандартному шагу DIN-рейки
• Конструкция: встраиваемое устройство - монтируется в панель через фронтальную сторону

Совместимость и монтаж

Переключатель кулачковый ПК-1-103 25А 3P «0-1-2-3» устанавливается в отверстие 48×48 мм на лицевой панели щита или пульта. Крепится с помощью фланца и гайки сзади - не требует специальных кронштейнов. Совместим с любыми панелями толщиной до 6 мм. Для подключения используются клеммы с зажимом под провода сечением до 4 мм2. Монтаж возможен только в вертикальном положении. Не предназначен для установки на DIN-рейку - он не имеет крепления типа “DIN”.

Безопасность и стандарты

Устройство соответствует требованиям к механической прочности и электробезопасности для бытовых и промышленных коммутационных аппаратов. Серия EKF PROxima прошла внутренние тестирования на долговечность и надёжность контактов. Отсутствие сертификата CE или IEC не указано в данных - предполагается соответствие российским стандартам ГОСТ Р. Степень защиты IP20 исключает использование во влажных, пыльных или агрессивных средах без дополнительной защиты корпуса.

Преимущества

• Высокое содержание серебра в контактах снижает переходное сопротивление и увеличивает срок службы
• Чёткая фиксация каждого положения - минимизирует случайные переключения
• Простая и проверенная механическая конструкция - мало подвижных деталей, высокая отказоустойчивость
• Совместимость с типовой панелью 48×48 мм - легко заменить аналоги старых образцов
• Нейтральное положение «0» позволяет безопасно выполнять обслуживание без риска включения

Ограничения применения

• Не предназначен для частого включения/отключения - не рассчитан на работу в качестве пускателя
• IP20 не защищает от пыли, влаги и химических веществ - нельзя использовать вне закрытых щитов
• Нет функции автоматического отключения - требует ручного управления
• Не поддерживает дистанционное управление - только местное вращение рукоятки
• Запрещено перегружать выше 25 А - риск оплавления контактов и выхода из строя

Примеры использования

• Выбор режима работы трёхступенчатого нагревателя (низкая / средняя / высокая мощность)
• Ручной выбор направления вращения трёхфазного двигателя (через переключение фаз)
• Инверторный контроль нескольких насосов в системе водоснабжения
• Обслуживание и тестирование оборудования - перевод в положение «0» для безопасности

Практические советы

• Проверьте посадочный диаметр отверстия - должен точно соответствовать 48×48 мм, иначе потребуется доработка панели
• При подключении используйте качественные кабели с жилами сечением 1–4 мм2 - более толстые провода не войдут в клеммы
• Не затягивайте клеммы слишком сильно - можно повредить пластиковую основу
• При использовании в условиях вибраций рекомендуется дополнительно зафиксировать рукоятку с помощью болта или метки
• Этот переключатель ПК-1-103 25А 3P «0-1-2-3» не заменяет автоматический выключатель - всегда устанавливайте защиту по току до него
