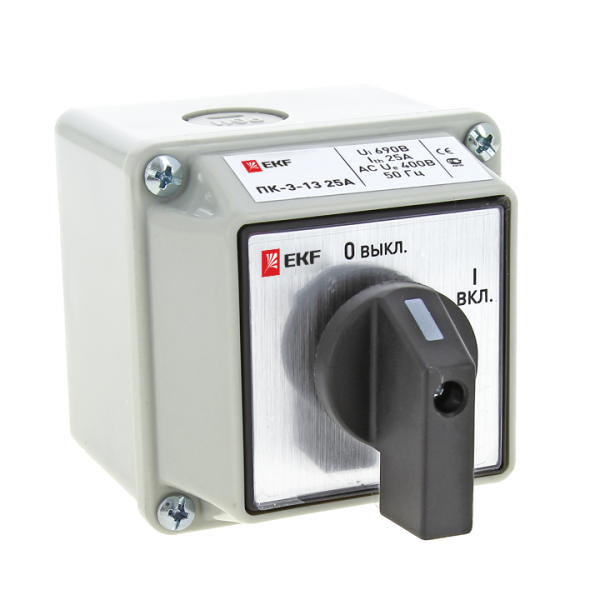

Переключатель кулачковый ПК-3-13 25А 3P "ВКЛ-ВЫКЛ" IP54 EKF PROxima | pk-3-13-25

Переключатель кулачковый ПК-3-13 25А 3П ВКЛ-ВЫКЛ IP54 от EKF PROxima - это трёхполюсный выключатель нагрузки с поворотной рукояткой, предназначенный для безопасного включения и отключения трёхфазных цепей до 400 В. Модель выполнена в защищённом корпусе IP54, что делает её подходящей для установки в распределительных щитах на объектах с высокими требованиями к надёжности.

Назначение и область применения

Переключатель кулачковый ПК-3-13 25А 3П ВКЛ-ВЫКЛ IP54 используется для ручного коммутирования трёхфазных электрических цепей. Он применяется там, где требуется физический контроль состояния питания - например, для запуска и остановки двигателей, нагревательных элементов, насосов или других потребителей. Подходит для работы в условиях повышенной запылённости и влажности благодаря степени защиты IP54. Часто встречается в промышленных щитах, на станках, конвейерах и системах автоматизации.

Технические характеристики

• Тип: кулачковый переключатель
• Количество полюсов: 3
• Номинальный ток: 25 А
• Номинальное напряжение: 400 В AC
• Частота: 50/60 Гц
• Количество положений: 2 - «ВКЛ» и «ВЫКЛ»
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без случайного замыкания
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Тип управления: поворотная рукоятка
• Способ монтажа: на монтажную плату (заднее крепление)
• Конструкция: встраиваемое устройство в собственном корпусе
• Подключение: винтовые зажимы
• Ширина модуля: 3 модуля (по стандарту DIN)
• Размер передней панели: 48×48 мм
• Материал корпуса: пластик
• Цвет: черный
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C
• Соответствие нормам: ГОСТ Р 50030.3-99

Совместимость и монтаж

Переключатель кулачковый ПК-3-13 25А 3П ВКЛ-ВЫКЛ IP54 предназначен для установки на монтажную плиту внутри распределительного щита. Его можно закрепить через отверстия с тыльной стороны - он не требует крепления спереди. Размер передней панели 48×48 мм соответствует стандартному формату, поэтому легко помещается в типовые щиты с модульной конструкцией. Для подключения используются винтовые зажимы - провода сечением до 4 мм2 рекомендуются. Обязательно проверьте соответствие габаритов места установки: глубина корпуса должна позволять свободно расположить переключатель без давления на рукоятку.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3-99, который регламентирует требования к коммутационным аппаратам для низковольтных сетей. Контакты изготовлены с повышенным содержанием серебра - это снижает риск сваривания при больших токах и увеличивает срок службы. Защита IP54 обеспечивает работу даже в помещениях с возможностью попадания влаги или пыли. Наличие нейтрального положения исключает случайное включение устройства при перемещении рукоятки между крайними точками.

Преимущества

• Высокая износостойкость контактов благодаря серебросодержащему покрытию
• Защита IP54 - возможность использовать в менее контролируемых средах
• Фиксированное нейтральное положение - предотвращает аварийное включение
• Задний монтаж - удобен для компактной сборки щитов
• Совместимость с модульными щитами - занимает всего 3 модуля
• Яркая визуальная индикация положения - рукоятка четко показывает состояние “ВКЛ” / “ВЫКЛ”

Ограничения применения

• Не предназначен для частого оперативного включения/отключения - не рассчитан на интенсивную коммутацию более 10–15 раз в час
• Не следует использовать в качестве основного аппарата защиты от перегрузок или коротких замыканий - необходимо сочетание с автоматическими выключателями
• Не допускается использование вне диапазона UHL4 - при температурах ниже −40 C или выше +40 C возможно изменение характеристик материала
• Не подходит для взрывоопасных зон - степень защиты недостаточна для классификаций Ex

Примеры использования

• Ручное управление питанием трёхфазного двигателя насоса в водопроводной станции
• Отключение электрообогревателя в технологическом цехе перед обслуживанием
• Автоматизация системы вентиляции - переключатель установлен в щите рядом с частотником
• Энергоотключение участка конвейера во время ремонта

Практические советы

• При монтаже используйте клеммы с правильным усилием затяжки - переусиливать нельзя, чтобы не повредить контактные площадки
• Обеспечьте доступ к рукоятке - она не должна упираться в другие элементы щита
• Проверьте совпадение номера модели: ПК-3-13 - именно эта версия имеет нейтральное положение и IP54
• Для многократного использования лучше параллельно установить автоматический выключатель - так повысится долговечность самого переключателя
• При необходимости замены - отключите питание, снимите крышку щита и открутите три болта крепления сзади
