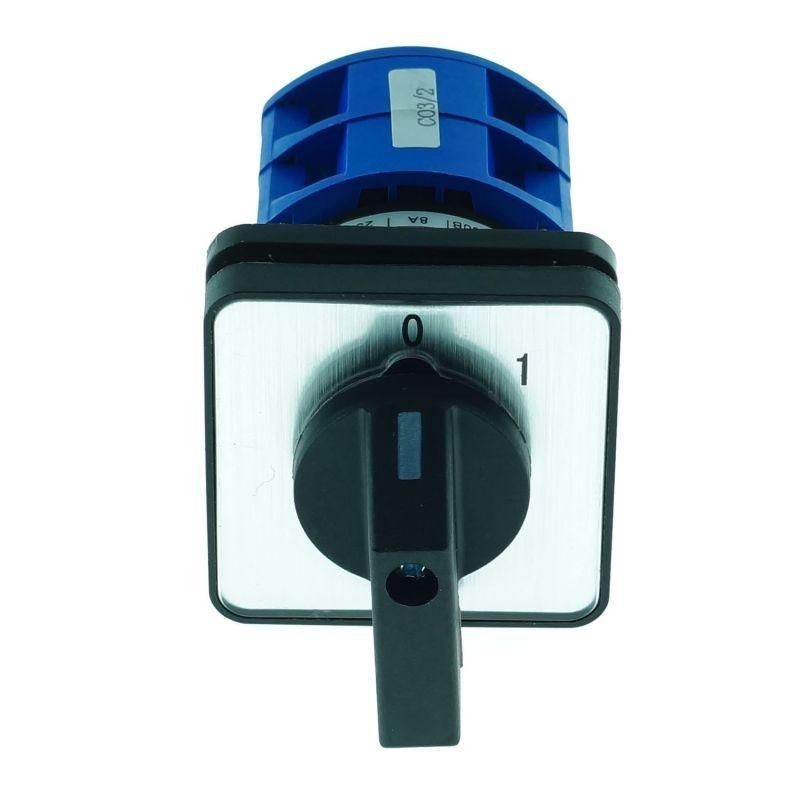

Переключатель кулачковый LW32-25/C03/2 , 25А, 3Р, "0-1" | 425063 CHINT

Переключатель кулачковый LW32-25/C03/2, 25А, 3Р, 0-1 от CHINT - это встраиваемый коммутирующий аппарат с нейтральным положением, предназначенный для управления электрическими цепями в распределительных щитах. Модель LW32-25/C03/2 обеспечивает надёжное переключение трёх фаз при токе до 25 А и используется как в системах управления, так и в цепях питания двигателей.

Назначение и область применения

Переключатель кулачковый LW32-25/C03/2 применяется для коммутации цепей управления, распределения электроэнергии и запуска электродвигателей. Подходит для установки в распределительном щите как основной выключатель, реверсивный переключатель или переключатель для измерительных приборов (амперметра, вольтметра). Часто используется на станках, конвейерах, насосных станциях и других объектах с необходимостью ручного переключения режимов работы оборудования.

Технические характеристики

• Тип: кулачковый переключатель
• Количество полюсов: 3 (3P)
• Номинальный ток: 25 А
• Номинальное напряжение: 380 В (работает в сетях до 440 В переменного тока)
• Количество положений: 2 (включено / выключено + нейтральное)
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без замыкания
• Тип монтажа: встраиваемый - устанавливается в панель через отверстие
• Управление: поворотная рукоятка
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Модульная ширина: 38,4 мм - соответствует стандартным DIN-рейкам
• Корпус: металлический, с защитой от случайного контакта

Совместимость и монтаж

Переключатель LW32-25/C03/2 совместим со стандартными распределительными щитами с DIN-рейкой. Для монтажа требуется подготовить отверстие в панели согласно габаритам устройства. Установка выполняется путём вставки корпуса в отверстие и фиксации зажимами сзади. Клеммы рассчитаны на провода сечением до 6 мм2. Обязательно отключите питание перед подключением. Нейтральное положение требует точной регулировки механической связи - проверьте, что рукоятка свободно занимает среднее положение без усилий.

Безопасность и стандарты

Переключатель кулачковый LW32-25/C03/2 соответствует требованиям IEC 60947-3 для коммутационных устройств низковольтных цепей. Защита IP20 исключает контакт с токоведущими частями пальцами, но не предназначен для использования во влажных, пыльных или агрессивных средах. Применяйте только в закрытых щитах с контролируемой окружающей средой.

Преимущества

• Нейтральное положение обеспечивает безопасную изоляцию цепи - минимизирует риск аварийного включения
• Жесткая конструкция кулачкового механизма гарантирует долгую службу даже при частых переключениях
• Фиксированная модульная ширина 38,4 мм позволяет легко интегрировать в типовые щиты
• Поворотная рукоятка удобна для операторского контроля и имеет четкую визуализацию состояния
• Изготовлен по технологии CHINT - известной серийной линейке LW32 с высокой отказоустойчивостью

Ограничения применения

• Не допускается использование вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги
• Не предназначен для автоматического управления - только ручное управление
• Запрещена работа при токе выше 25 А - возможен перегрев и выход из строя
• Не рекомендуется применять в условиях постоянных вибраций без дополнительной фиксации
• Не подходит для цепей постоянного тока - только переменный ток до 440 В

Примеры использования

• Главный выключатель на станке с трехфазным двигателем - позволяет полностью отключить питание и перевести в нейтральное состояние
• Переключатель для подключения вольтметра между фазами - выбор пары фаз для измерения напряжения
• Реверсивный переключатель в системе управления насосом - изменение направления вращения двигателя
• Коммутация цепей управления в панели автоматизации - переключение сигналов между различными контурами

Практические советы

• При выборе аналогичного переключателя обращайте внимание на количество положений и наличие нейтрали - модель LW32-25/C03/2 имеет именно 2 рабочих положения + нейтраль
• Проверяйте посадочный диаметр отверстия в панели - он должен точно соответствовать габаритам корпуса, чтобы избежать люфтов
• После монтажа протестируйте работу рукоятки: она должна перемещаться плавно, без заеданий, и чётко фиксироваться в каждом положении
• Для длительной службы периодически осматривайте контакты на окисление - особенно в помещениях с повышенной влажностью
• Если нужна более высокая защита (например, IP65), выбирайте другую серию - LW32-25/C03/2 не имеет герметичного исполнения
