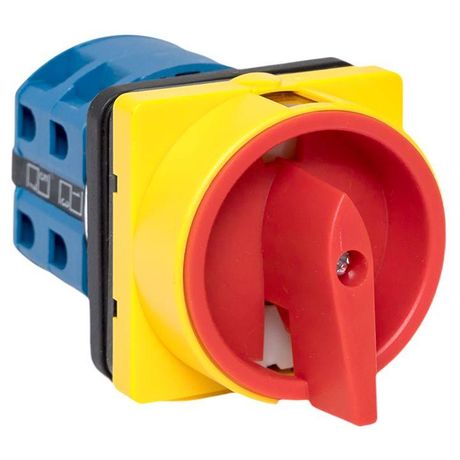

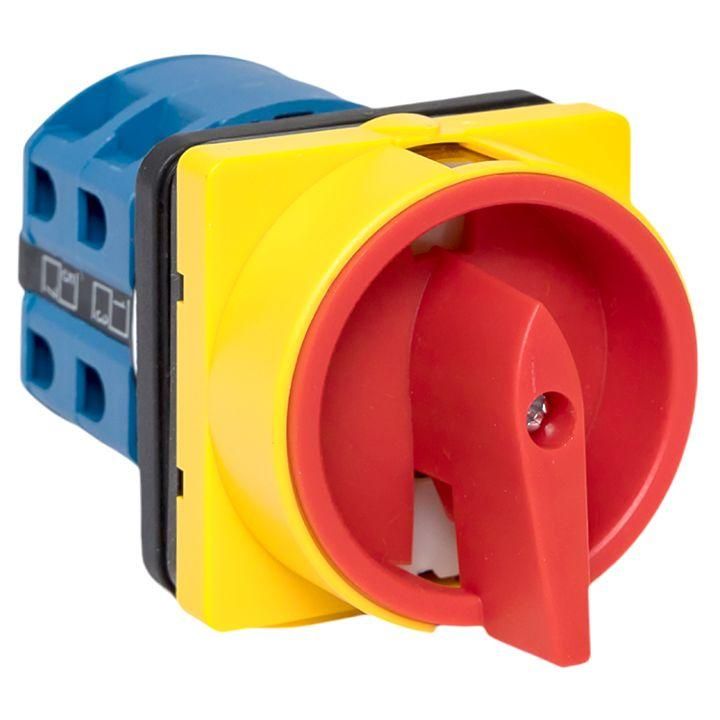

Переключатель кулачковый ПК-1-13 25А 3P (0-1) с блокировкой IP65 EKF PROxima - pk-1-13-25-a65

Переключатель кулачковый ПК-1-13 25А 3П (0-1) с блокировкой IP65 от EKF - это надёжный панельный коммутационный аппарат для ручного управления трёхфазными цепями. Он сочетает функции выключателя и разъединителя, подходит для установки в силовые шкафы, пульты управления и испытательные стенды.

Назначение и область применения

Переключатель кулачковый ПК-1-13 25А 3П (0-1) с блокировкой IP65 предназначен для ручного включения и отключения трёхфазных электрических цепей. Его применяют там, где требуется чёткое физическое размыкание цепи - например, при обслуживании оборудования или аварийной остановке.

• Щитовое оборудование диспетчеризации и распределения энергии
• Пульты управления станков, конвейеров, насосов
• Испытательные стенды и сварочные установки
• Узлы, требующие безопасного отключения питания перед работой

Этот переключатель можно использовать как рубильник - он обеспечивает видимое разрывание цепи, что важно для соблюдения правил безопасности.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузки до этого значения в постоянном режиме
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 380–400 В, 50 Гц
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно
• Количество положений: 2 (0–1) - «Выкл» и «Вкл». Нейтральное положение есть, но оно не используется как рабочее - служит для предотвращения случайного включения
• Тип выключателя: ВКЛ/ОТКЛ - простая двухпозиционная логика управления
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Монтаж: панельный - устанавливается в отверстие 30×30 мм (по типовой габаритной схеме EKF)
• Управление: поворотная рукоятка - удобна для операторского контроля
• Конструкция: встраиваемое устройство - корпус запрессован в панель, контактная группа внутри

Совместимость и монтаж

Переключатель кулачковый ПК-1-13 25А 3П (0-1) с блокировкой IP65 совместим со стандартными панелями толщиной до 6 мм. Для установки необходимо просверлить круглое отверстие Ø30 мм. Клеммы предназначены для проводов сечением до 6 мм2. Подключение выполняется через винтовые зажимы - затяжка должна быть достаточной, чтобы исключить нагрев.

Блокировка рукоятки позволяет закрепить её в одном из положений с помощью замка (не входит в комплект). Это рекомендовано при выполнении ремонтных работ - для предотвращения неквалифицированного включения.

Безопасность и стандарты

Переключатель соответствует требованиям к механической прочности и электробезопасности для устройств класса IEC 60947-3. Защита IP65 гарантирует работу в условиях высокой запылённости и влажности - например, на производстве, в цехах, на открытых площадках под навесом. Серебросодержащие контакты снижают риск оплавления и окисления даже при частых включениях.

Преимущества

• Высокая долговечность благодаря усиленным контактам с серебром - меньше искрения, меньший износ
• Чёткая фиксация положений - рукоятка не «болтается», легко чувствуется «щелчок» переключения
• Защита IP65 - работает в сложных условиях, где обычные выключатели выходят из строя
• Встроенный механизм блокировки - позволяет фиксировать положение «выключено» для работы по ТБ
• Простота замены - совместим с другими моделями серии ПК-1, если нужна аналогичная установка

Ограничения применения

• Не предназначен для частого автоматического включения/отключения - только ручное управление
• Не используйте в цепях с напряжением выше 400 В или частотой более 50 Гц
• Не подходит для защиты от перегрузок или коротких замыканий - обязательно устанавливайте автоматические выключатели или предохранители в цепи
• Запрещена работа при температуре ниже -25 C и выше +55 C - указаны в спецификации EKF
• Не имеет встроенного светового индикатора состояния - для визуального контроля потребуются внешние сигнализаторы

Примеры использования

• Отключение трёхфазного двигателя насоса перед профилактикой
• Ручной выбор режима работы на тестовом стенде
• Главный рубильник в щите управления конвейерной линией
• Отключающее устройство в сварочном аппаратах для быстрого снятия напряжения

Практические советы

• При монтаже проверьте, чтобы рукоятка свободно поворачивалась - не допускайте перекоса при установке в панель
• Обязательно отключите питание перед подключением проводов - даже при «выключенном» состоянии возможна индуктивная ЭДС
• Проверяйте плотность затяжки клемм каждые 6–12 месяцев - особенно при больших токах
• Если планируете использовать блокировку - заранее подготовьте место под замок (например, отверстие в рукоятке или боковую планку)
• При замене старого переключателя - сравнивайте габариты и глубину посадки. Переключатель ПК-1-13 25А 3П (0-1) с блокировкой IP65 от EKF имеет стандартизированную форму, подходящую для большинства шкафов EKF
