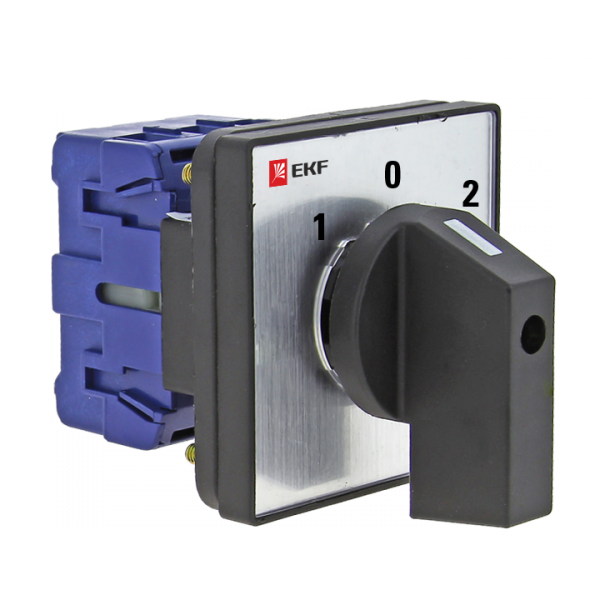

Переключатель кулачковый ПК-1-23 25А 3P "1-0-2" EKF PROxima | pk-1-23-25

Переключатель кулачковый ПК-1-23 25А 3П 1-0-2 от EKF PROxima - это трёхполюсный механический коммутатор с нейтральным положением, предназначенный для ручного переключения цепей переменного тока до 400 В. Подходит для установки в распределительных щитах, пультах управления и других устройствах с монтажной платой.

Назначение и область применения

Переключатель кулачковый ПК-1-23 25А 3П 1-0-2 используется для ручного включения, выключения и переключения трёх фаз электрической цепи между двумя рабочими состояниями с возможностью остановки в нейтральном положении. Применяется в системах управления двигателями, нагревательными элементами, конвейерами, насосами и другим оборудованием, где требуется надёжное и простое управление питанием без автоматики.

Технические характеристики

• Номинальный ток: 25 А - способен безопасно коммутировать нагрузки до этого значения в цепях переменного тока;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока частотой 50/60 Гц;
• Количество полюсов: 3 - одновременно размыкает и замыкает все три фазы;
• Количество положений: 3 - «вкл.-выкл.-вкл.» с нейтральной точкой между крайними положениями;
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без активного направления питания;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен;
• Тип рукоятки: рычаг поворотный - обеспечивает чёткую фиксацию в каждом положении;
• Размер передней панели: 48×48 мм - совместим со стандартными отверстиями для монтажа в щитах;
• Модульная ширина: 3 модуля - соответствует DIN-рейке 17,5 мм, занимает 3 модуля;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически агрессивной среде;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима высокая влажность;
• Способ монтажа: монтажная плата - крепится через отверстия в панели, не требует DIN-рейки;
• Количество клавиш: 1 - один рычаг управляет всеми тремя полюсами;
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к коммутационным аппаратам.

Совместимость и монтаж

Переключатель кулачковый ПК-1-23 25А 3П 1-0-2 устанавливается в отверстие 48×48 мм на металлической или композитной панели. Крепление осуществляется с помощью двух гаек сзади. Для подключения используются винтовые зажимы - провода сечением до 4 мм2. Монтаж на DIN-рейку невозможен - устройство не имеет крепёжных зацепов. Убедитесь, что толщина панели не превышает 5 мм, чтобы гайки могли плотно затянуться. После установки проверьте свободный ход рычага - он не должен тереться о панель.

Безопасность и стандарты

Переключатель кулачковый ПК-1-23 25А 3П 1-0-2 соответствует ГОСТ Р 50030.3-99, который регламентирует требования к коммутационным аппаратам для низковольтных систем. Конструкция исключает случайное включение благодаря жёсткой фиксации рычага в каждом положении. Наличие нейтрального положения снижает риск аварийного запуска оборудования после отключения. Однако из-за степени защиты IP20 использование вне закрытых щитов не рекомендуется - попадание пыли, влаги или сторонних предметов может вызвать пробой или короткое замыкание.

Преимущества

• Высокое содержание серебра в контактах - снижает переходное сопротивление, увеличивает срок службы и устойчивость к окислению;
• Жесткая фиксация рычага - предотвращает самопроизвольное переключение даже при вибрациях;
• Простота обслуживания - нет сложных механизмов, легко диагностируется износ контактов;
• Совместимость с типовой конструкцией щитов - размер 48×48 мм подходит под большинство стандартных отверстий;
• Экономия места - 3 модуля позволяют разместить трёхполюсный переключатель без лишнего объёма.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна;
• Запрещено использовать для коммутации токов выше 25 А - возможен сваривание контактов и выход из строя;
• Не подходит для частого включения-выключения (более 60 раз в час) - механический износ контактов возрастает;
• Нельзя монтировать на DIN-рейку - требует специальное отверстие в панели;
• Не рассчитан на постоянную работу в режиме перегрузки - длительная работа при 25 А требует принудительного охлаждения или снижения нагрузки.

Примеры использования

• Ручное переключение направления вращения трёхфазного двигателя (вперёд-стоп-назад);
• Выбор источника питания: основной/резервный источник в системах бесперебойного энергоснабжения;
• Использование в качестве главного рубильника на пульте управления станком;
• Отключение нагревательных элементов в термических установках при необходимости ремонта;
• Коммутация цепей освещения в производственных помещениях с ручным управлением.

Практические советы

• Перед установкой проверьте, что сечение подключаемых проводов не превышает 4 мм2 - иначе невозможно надёжное крепление в зажимах;
• При использовании в вибрирующих средах (например, на станках) дополнительно зафиксируйте переключатель контргайками;
• Не используйте для управления частотными преобразователями - они требуют электронных контакторов, а не механических переключателей;
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - при появлении потемнений или следов дуги замените устройство;
• При замене старого переключателя убедитесь, что новое изделие имеет ту же схему коммутации - ПК-1-23 имеет именно схему 1-0-2, а не 1-2-3.
