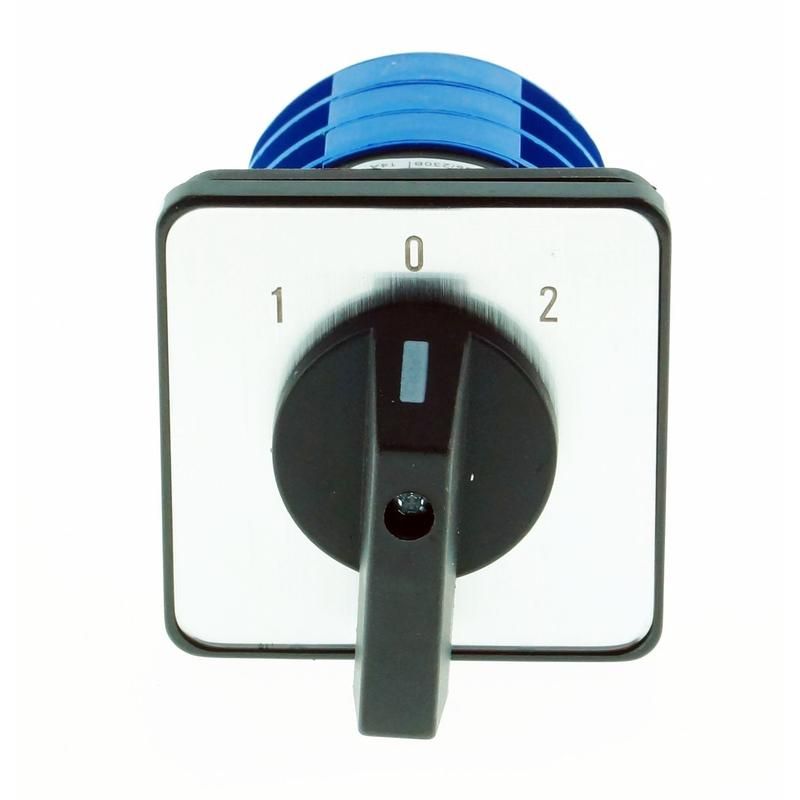

Переключатель кулачковый LW32-25/3 , 25А, 3Р, "1-0-2" | 425053 CHINT

Переключатель кулачковый LW32-25/3, 25 А, 3 Р, 1-0-2 от CHINT - это надёжный встраиваемый коммутирующий аппарат с нейтральным положением, предназначенный для управления электродвигателями, переключения цепей контроля и распределения электроэнергии в распределительных щитах.

Назначение и область применения

Переключатель кулачковый LW32-25/3 используется для ручного переключения трёхфазных цепей в трёх положениях: «вкл.-выкл.-вкл.» (1-0-2). Он применяется как:

• Главный выключатель в распределительном щите;
• Реверсивный переключатель для изменения направления вращения электродвигателей;
• Переключатель для подключения амперметров и вольтметров в многопозиционных схемах;
• Управляющее устройство для пускателей и контакторов в системах автоматизации.

Подходит для работы в сетях переменного тока до 380 В, частотой 50–60 Гц. Часто встречается на промышленных объектах: станках, конвейерах, насосных станциях, вентиляционных установках.

Технические характеристики

• Тип: Кулачковый переключатель с механическим приводом
• Номинальный ток: 25 А - способен безопасно коммутировать нагрузки до этой величины
• Номинальное напряжение: 380 В AC - рассчитан на работу в трёхфазной сети
• Число полюсов: 3 - одновременно переключает все три фазы
• Число положений: 3 (1-0-2) - два рабочих состояния и одно нейтральное (выключенное)
• Наличие нейтрального положения: Да - позволяет полностью отключить цепь без риска случайного включения
• Тип монтажа: Встраиваемый - устанавливается в панель или щит через отверстие
• Модульная ширина: 38,4 мм - совместим с DIN-рейкой и стандартными модульными щитами
• Степень защиты IP20: Защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищён от воды и пыли
• Элемент управления: Поворотная рукоятка - обеспечивает чёткую фиксацию в каждом положении
• Корпус: Есть - изготовлен из самозатухающего пластика, устойчив к механическим воздействиям

Совместимость и монтаж

Переключатель кулачковый LW32-25/3 монтируется в распределительный щит через круглое отверстие диаметром 30 мм. Для установки требуется только отвертка и фиксирующая гайка сзади. Модульная ширина 38,4 мм соответствует стандартным требованиям к компактному размещению в щитах с DIN-рейкой. Подключение проводов - клеммы с зажимами для жил сечением до 4 мм2. Убедитесь, что провода не выходят за пределы допустимого сечения - это снижает риск нагрева и окисления контактов.

Безопасность и стандарты

Переключатель LW32-25/3 соответствует требованиям IEC 60947-3 для коммутационных аппаратов низкого напряжения. Наличие нейтрального положения исключает возможность случайного запуска оборудования. Корпус выполнен из материала, не поддерживающего горение. Применение в условиях с высокой влажностью, пылью или агрессивной средой не рекомендуется - степень защиты IP20 не обеспечивает герметичность.

Преимущества

• Высокая механическая долговечность - кулачковый механизм выдерживает более 10 000 циклов включения-выключения
• Чёткая фиксация положений - минимизирует вероятность некорректного переключения
• Простота обслуживания - доступ к контактам возможен после демонтажа рукоятки
• Совместимость со стандартными щитами - легко заменяет аналоги других производителей
• Надёжная изоляция между полюсами - снижает риск пробоя даже при перегрузках

Ограничения применения

• Не предназначен для частого включения-выключения под нагрузкой выше 25 А - это вызывает быстрый износ контактов
• IP20 не защищает от брызг, пыли и влаги - нельзя использовать вне закрытых щитов
• Не работает в качестве автоматического выключателя - требует ручного управления
• Не подходит для цепей постоянного тока - только переменный ток до 380 В
• Запрещено применять в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• На станке с ЧПУ: переключение режимов «работа / останов / ручной ход»
• В системе вентиляции: управление двумя скоростями вентилятора через реверс
• В испытательном стенде: переключение между источниками питания для тестирования приборов
• В щите управления насосом: основной выключатель + выбор режима «автомат / ручной»

Практические советы

• При замене старого переключателя проверьте соответствие числа полюсов и тока - LW32-25/3 не заменяет модели с меньшим номиналом
• Используйте только медные провода сечением 1,5–4 мм2 - алюминий увеличивает риск нагрева
• Фиксируйте рукоятку в нейтральном положении перед работой - это гарантирует полную отсечку питания
• Проверяйте температуру корпуса при длительной работе - если он слишком тёплый, возможно превышена нагрузка
• При сборке щита соблюдайте минимальный зазор вокруг устройства - не менее 10 мм с каждой стороны для теплоотвода
• Артикул 425053 - точный идентификатор для заказа запасных частей и аналогов от CHINT
