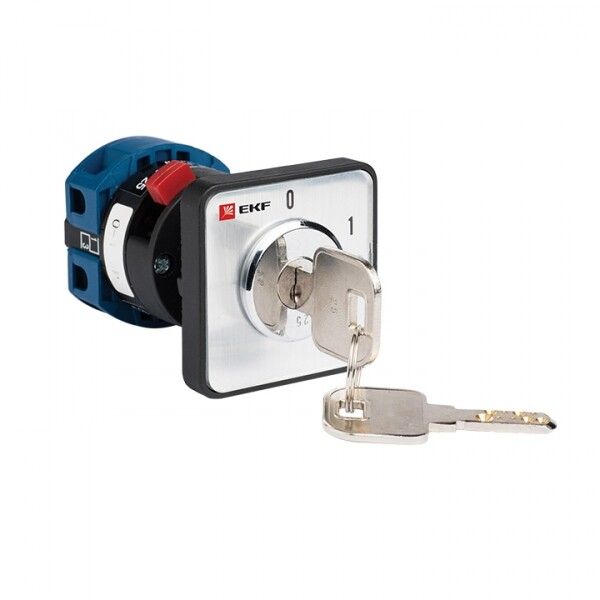

Переключатель кулачковый ПК-1-113 3п 25А "0-1" с ключом EKF pk-1-113-25

Переключатель кулачковый ПК-1-113 25А 3P '0-1' с ключом от EKF PROxima - это механический выключатель нагрузки для ручного управления трёхфазными цепями. Подходит для установки в распределительных щитах, пультах управления и других устройствах с передней монтажной панелью.

Назначение и область применения

Переключатель кулачковый ПК-1-113 25А 3P '0-1' с ключом предназначен для безопасного включения и отключения трёхфазных электрических цепей. Он работает как ручной выключатель с фиксацией двух положений: «0» (выкл.) и «1» (вкл.). Применяется там, где требуется надёжное и наглядное управление питанием - например, на станках, насосах, вентиляторах, конвейерах и другом оборудовании с трёхфазным двигателем. Ключевой особенностью является наличие ключа, который позволяет заблокировать переключатель в одном из положений, предотвращая случайное включение или отключение.

Технические характеристики

• Количество полюсов: 3 - управляет всеми тремя фазами одновременно
• Номинальный ток: 25 А - способен коммутировать нагрузку до этого значения
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока
• Частота: 50/60 Гц - совместим с промышленными сетями
• Количество положений: 2 - «0» (выключен) и «1» (включен)
• Тип управления: поворотная рукоятка - простое и интуитивное управление
• Наличие нейтрального положения: да - рукоятка имеет фиксированное среднее положение между «0» и «1»
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Габариты передней панели: 48×48 мм - соответствует стандартному модульному формату
• Модульная ширина: 3 М - занимает три модуля в DIN-рейке при установке в корпус
• Тип монтажа: встраиваемое устройство - крепится через отверстие в панели
• Контакты: нет нормально открытых (НО) и нет переключающих контактов - функция исключительно выключателя

Совместимость и монтаж

Переключатель кулачковый ПК-1-113 25А 3P '0-1' с ключом устанавливается в отверстие 48×48 мм на лицевой панели шкафа, пульта или стенда. Для монтажа используется фланец с зажимами сзади - после вставки в отверстие рукоятка остаётся спереди, а механизм фиксируется внутри. Совместим со стандартными металлическими и пластиковыми щитами. Не требует специальных инструментов - достаточно отвёртки для затяжки клемм. Кабельные входы расположены снизу и сверху - удобно для вертикальной прокладки проводов. Обязательно соблюдайте посадочный размер 48×48 мм - меньшее отверстие не позволит установить устройство.

Безопасность и стандарты

Переключатель кулачковый ПК-1-113 25А 3P '0-1' с ключом соответствует требованиям к механическим коммутационным аппаратам для промышленного использования. Конструкция обеспечивает четкую визуализацию состояния (положение рукоятки = состояние цепи). Наличие ключа позволяет реализовать систему LOTO (Lock Out Tag Out) - запирание в выключенном состоянии для проведения обслуживания. Однако степень защиты IP20 не допускает использование в условиях высокой влажности, пыли или на открытом воздухе - для таких задач следует выбирать модели ПК-3 с IP54.

Преимущества

• Высокое содержание серебра в контактах снижает переходное сопротивление и увеличивает срок службы
• Удобная поворотная рукоятка с фиксацией в двух положениях - минимум усилий для оператора
• Ключевая блокировка - предотвращает неквалифицированное включение, важна для безопасности при ремонте
• Стандартный габарит 48×48 мм - легко заменяет аналоги других производителей
• Надёжная механическая конструкция - нет электроники, что делает устройство устойчивым к помехам и перегрузкам

Ограничения применения

• Не предназначена для частого включения/отключения - не является аппаратом для интенсивной коммутации (например, не подходит для пускателей)
• IP20 - нельзя использовать во влажных помещениях, на улице, в цехах с пылью или брызгами жидкости
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или автоматическое управление
• Только ручное управление - не поддерживает дистанционное или автоматическое включение
• Не рекомендован для цепей с высокими импульсными токами (например, мощные преобразователи частоты без предварительного отключения)

Примеры использования

• Выключение питания трёхфазного двигателя станка перед техобслуживанием
• Ручной отсечной рубильник на пульте управления конвейерной линией
• Изолирующий выключатель в распределительном щите для отключения группы потребителей
• Запираемый выключатель в мастерской для выполнения работ по технике безопасности

Практические советы

• Выбирайте этот переключатель только тогда, когда нужен простой, надёжный и защищённый ключом выключатель - если требуется автоматизация, используйте контакторы или пускатели
• При монтаже проверьте, чтобы провода не пережимались зажимами - это снижает долговечность контактов
• Обязательно отключайте питание перед установкой - даже при выключенном положении возможна опасность при наличии напряжения на входе
• Ключ можно заранее закрепить на цепочке или метке - так он не потеряется при использовании
• Если требуется защита от пыли и влаги - вместо ПК-1-113 выбирайте модель ПК-3 с IP54
