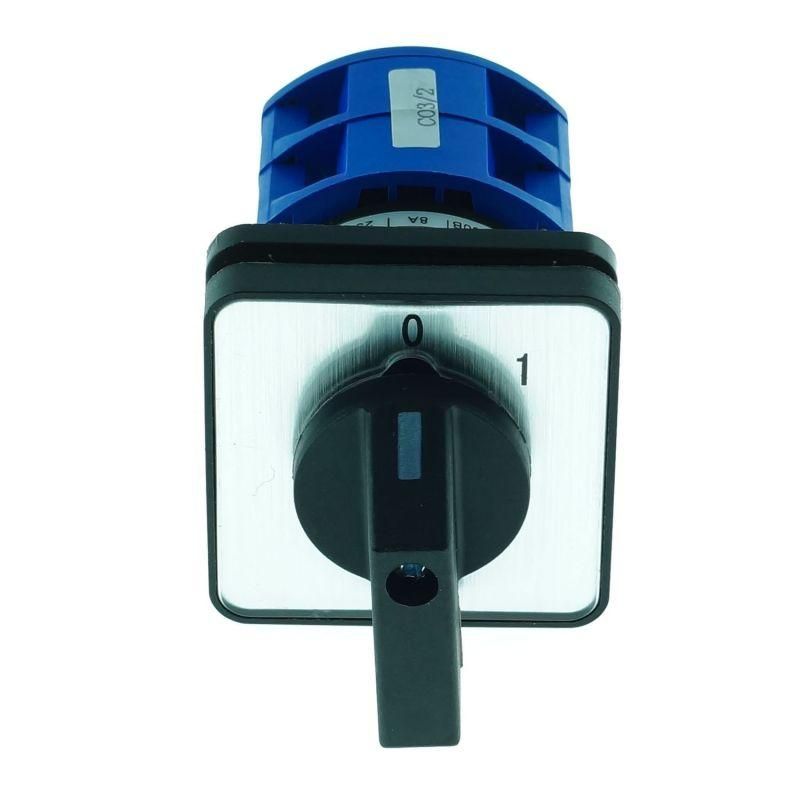

Переключатель кулачковый LW32-25/C03/2 "ОТКЛ-ВКЛ", 25А, 3Р, "ОТКЛ-ВКЛ" | 425070 CHINT

Переключатель кулачковый LW32-25/C03/2 «ОТКЛ-ВКЛ» от CHINT - это двухпозиционное коммутирующее устройство на 25 А и 3 полюса, предназначенное для ручного включения и отключения силовых цепей. Подходит для управления электродвигателями, распределения энергии и контроля измерительных приборов в промышленной автоматике.

Назначение и область применения

Переключатель кулачковый LW32-25/C03/2 «ОТКЛ-ВКЛ» используется для ручного переключения между двумя состояниями: «ВКЛ» и «ОТКЛ». Применяется в качестве основного выключателя в цепях переменного тока до 380 В, особенно там, где требуется надёжное механическое отключение питания. Часто устанавливается рядом с пускателями, частотными преобразователями или панелями управления двигателей. Также подходит для коммутации цепей управления, подключения амперметров и вольтметров.

Технические характеристики

• Номинальный ток: 25 А - способен безопасно коммутировать нагрузки до этой величины;
• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазных сетях с напряжением до 380 В переменного тока;
• Количество полюсов: 3 - одновременно размыкает все три фазы;
• Количество положений: 2 - только «ВКЛ» и «ОТКЛ», без промежуточных режимов;
• Степень защиты IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды и пыли в значительном количестве;
• Управление: поворотная рукоятка - обеспечивает чёткую визуальную индикацию положения;
• Конструкция: встроенное устройство - монтируется в щитовые шкафы через отверстие;
• Модульная ширина: 38,4 мм - соответствует стандартным DIN-рейкам, занимает около 2 модулей;
• Комплектное устройство - в комплекте есть всё необходимое для установки, включая крепления.

Совместимость и монтаж

Переключатель кулачковый LW32-25/C03/2 «ОТКЛ-ВКЛ» устанавливается в электрический шкаф через круглое отверстие диаметром 30–32 мм. Крепится фиксирующим кольцом сбоку корпуса. Для подключения используются винтовые зажимы - рекомендуется использовать провода сечением 0,5–6 мм2. Устройство совместимо со всеми типами DIN-реек и легко заменяет аналоги других производителей с такими же габаритами. Монтаж возможен только в закрытых помещениях с контролируемой средой - не допускается установка во влажных, запылённых или взрывоопасных зонах.

Безопасность и стандарты

Переключатель кулачковый LW32-25/C03/2 «ОТКЛ-ВКЛ» соответствует требованиям IEC 60947-3 для коммутационных аппаратов низкого напряжения. Наличие механической блокировки исключает случайное включение при обслуживании. Открытое расположение контактов требует соблюдения правил безопасности: работа с устройством должна выполняться только при отключенном питании.

Преимущества

• Высокая механическая прочность - кулачковый механизм выдерживает более 10 000 операций включения/выключения;
• Чёткая фиксация положений - рукоятка не «проваливается» и не самопроизвольно переключается;
• Простота замены - совместим с большинством существующих решений на базе серии LW32;
• Визуальный контроль - положение «ВКЛ»/«ОТКЛ» сразу видно даже издалека;
• Надёжное отключение всех трёх фаз одновременно - снижает риск аварий при ремонте.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP40 недостаточна для таких условий;
• Не имеет функции автоматического отключения - нельзя применять вместо автоматических выключателей для защиты от перегрузок и КЗ;
• Не подходит для частого включения/выключения (более 10 раз в час) - высокая механическая нагрузка сокращает срок службы;
• Не используйте в цепях постоянного тока - устройство рассчитано только на переменный ток до 380 В.

Примеры использования

• Главный выключатель перед частотным преобразователем на насосной станции;
• Ручной отключающий рубильник для конвейера в пищевом производстве;
• Переключатель для подключения вольтметра в распределительном щите;
• Изолятор цепи при техобслуживании электродвигателя вентиляции.

Практические советы

• При монтаже проверьте, чтобы провода были плотно затянуты - слабый контакт вызывает нагрев и выход из строя;
• Обязательно отключите питание перед работой с устройством - даже при «ОТКЛ» возможно наличие напряжения на входных клеммах;
• Если нужна защита от пыли и брызг - выбирайте модели с IP65, например, LW32-25/C03/2 с другим индексом защиты;
• Для удобства обслуживания можно установить предупредительную наклейку «ОТКЛЮЧИТЬ ПРИ ОБСЛУЖИВАНИИ» прямо на рукоятку;
• При замене старого переключателя сверьте ширину (38,4 мм) и глубину посадки - не все аналоги подходят по габаритам.
