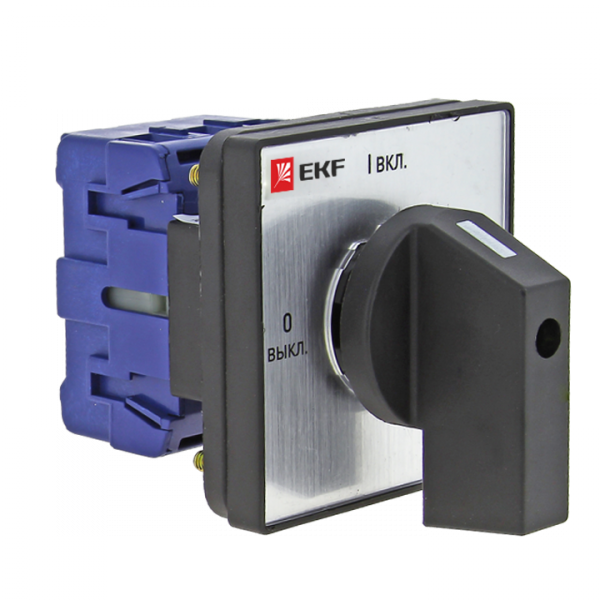

Переключатель кулачковый ПК-2-13 25А 3P "ВКЛ-ВЫКЛ" EKF PROxima | pk-2-13-25

Переключатель кулачковый ПК-2-13 25А 3П ВКЛ-ВЫКЛ от EKF PROxima - это трёхполюсный механический выключатель нагрузки для ручного коммутирования трёхфазных цепей переменного тока до 400 В. Подходит для установки в распределительных щитах и пультах управления, где требуется надёжное включение и отключение питания.

Назначение и область применения

Переключатель кулачковый ПК-2-13 25А 3П ВКЛ-ВЫКЛ предназначен для ручного включения и отключения трёхфазных электрических цепей. Он работает как выключатель нагрузки - то есть управляет током при наличии нагрузки, но не рассчитан на отключение короткого замыкания. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и других объектах, где нужен простой и надёжный способ отключить питание без автоматических расцепителей.

Технические характеристики

• Количество полюсов: 3 - позволяет одновременно разрывать все три фазы;
• Номинальный ток: 25 А - максимальный постоянный ток, который переключатель может безопасно коммутировать;
• Номинальное напряжение: 400 В - предельное рабочее напряжение в сетях переменного тока 50/60 Гц;
• Количество положений: 2 - «ВКЛ» и «ВЫКЛ»; наличие нейтрального положения обеспечивает возможность физического отключения всех контактов;
• Тип управления: поворотная рукоятка - удобна для ручного оперирования, защищена от случайного срабатывания;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды;
• Способ подключения: винтовые зажимы - совместимы с медными проводниками сечением до 4–6 мм2;
• Модульная ширина: 3 модуля (54 мм) - соответствует стандартному DIN-креплению;
• Размер передней панели: 48×48 мм - подходит для монтажа в типовые отверстия панелей;
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток;
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C и в условиях повышенной влажности;
• Соответствие стандарту: ГОСТ Р 50030.3-99 - соответствует требованиям к аппаратуре низковольтного распределения.

Совместимость и монтаж

Переключатель кулачковый ПК-2-13 25А 3П ВКЛ-ВЫКЛ монтируется на монтажную плату через отверстие 48×48 мм. Крепится с лицевой стороны с помощью фланца и гайки - не требует специальных направляющих. Для подключения используйте винтовые зажимы: затягивайте провода усилием 0,5–0,7 Нм, чтобы избежать перегрева или повреждения контактов. Монтаж возможен в щитах с классом защиты IP54 и выше - сам переключатель имеет IP20, поэтому его необходимо располагать внутри закрытого корпуса. Совместим со всеми стандартными DIN-рейками и панелями шириной 3 модуля.

Безопасность и стандарты

Переключатель кулачковый ПК-2-13 25А 3П ВКЛ-ВЫКЛ соответствует ГОСТ Р 50030.3-99, что гарантирует соответствие требованиям безопасности для коммутационных аппаратов. Конструкция исключает доступ к токоведущим частям при установленной рукоятке. Контакты содержат повышенное количество серебра - снижают нагрев и увеличивают срок службы при частых включениях. Не применяйте для отключения аварийных токов - для этого нужны автоматические выключатели.

Преимущества

• Высокая долговечность контактов благодаря высокому содержанию серебра - особенно важно при частом использовании;
• Физически четкая позиция «ВЫКЛ» - полностью размыкает все три фазы, обеспечивая безопасность при обслуживании;
• Удобная рукоятка с фиксацией - минимизирует риск случайного переключения;
• Стандартный форм-фактор 48×48 мм - легко заменяет аналоги других производителей;
• Изготовлен в России (EKF PROxima) - гарантированная совместимость с отечественной электроаппаратурой.

Ограничения применения

• Не предназначено для отключения токов короткого замыкания - обязательно использовать в паре с автоматическим выключателем;
• Защита IP20 - нельзя устанавливать во влажных, запылённых или открытых помещениях без дополнительной защиты;
• Не рекомендуется для частого включения-отключения более 10 раз в час - это сокращает срок службы контактов;
• Не поддерживает дистанционное управление - только ручное управление через рукоятку.

Примеры использования

• Отключение питания трёхфазного двигателя на станке перед техобслуживанием;
• Ручной переключатель между основным и резервным источником питания в малых системах;
• Коммутация нагревательных элементов в термокамерах или сушильных шкафах;
• Управление насосами в системах водоснабжения с ручным режимом работы.

Практические советы

• При монтаже проверьте, что провода плотно зажаты - слабый контакт вызывает нагрев и выход из строя;
• Обязательно отключите питание перед установкой - даже при «ВЫКЛ» возможно наличие напряжения на входе;
• Выбирайте место установки так, чтобы рукоятка была доступна для быстрого действия - не за другими элементами;
• Для условий с высокой влажностью или пылью используйте переключатель в защитном кожухе IP54 (например, модель ПК-3);
• Заменяйте ПК-2-13 25А 3П ВКЛ-ВЫКЛ только на аналогичный - отличаются схемы коммутации и число полюсов.
