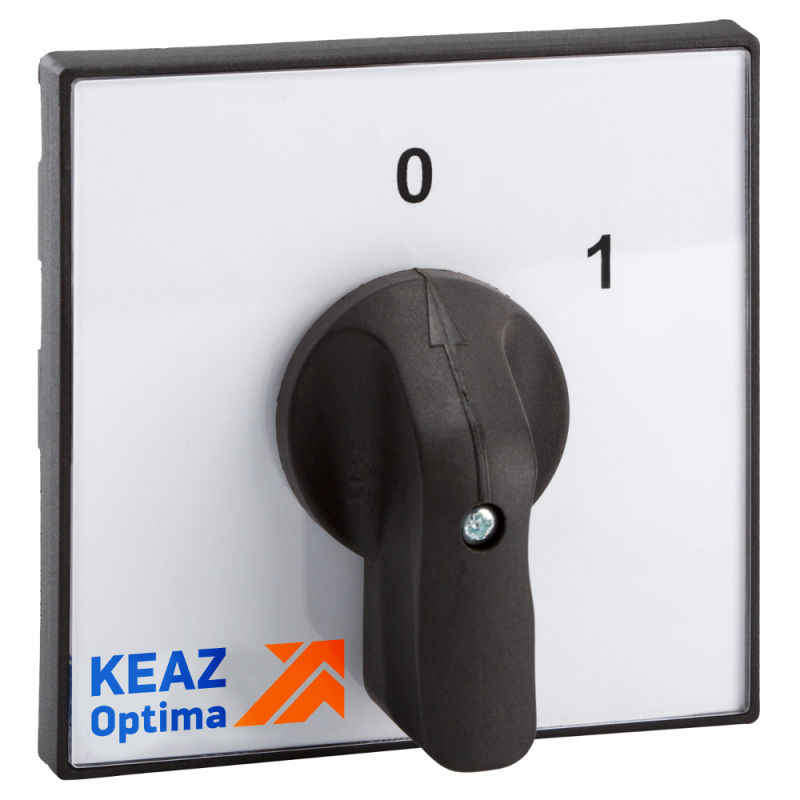

Переключатель кулачковый OptiSwitch 4G40 108М U R214 КЭАЗ 314355

Переключатель кулачковый OptiSwitch 4G40-108М-U-R214 от КЭАЗ предназначен для коммутации цепей переменного тока до 40 А в распределительных щитах. Этот встраиваемый прибор с четырьмя фиксированными положениями рукоятки обеспечивает надёжное управление однополюсной нагрузкой, особенно там, где требуется выбор между несколькими режимами работы.

Назначение и область применения

Переключатель кулачковый OptiSwitch 4G40-108М-U-R214 используется для ручного переключения электрических цепей в условиях, требующих нескольких рабочих состояний. Подходит для установки в распределительных щитах, где необходимо выбрать один из четырёх вариантов подключения - например, «выключено», «работа», «резерв», «тест». Применяется в системах автоматизации, на станках, насосных станциях, вентиляционных установках и других объектах с необходимостью ручного выбора режима.

Технические характеристики

• Тип: кулачковый переключатель
• Номинальный ток: 40 А
• Максимальное рабочее напряжение (AC): 690 В
• Число полюсов: 1
• Число положений рукоятки: 4
• Наличие нейтрального положения: да
• Тип элемента управления: поворотная рукоятка
• Способ монтажа: винтовой (на панель)
• Конструкция: встраиваемое устройство
• Степень защиты: IP44 (защита от предметов более 1 мм и брызг воды)
• Количество нормально замкнутых контактов: 0

Совместимость и монтаж

Устройство устанавливается в панели распределительного щита через круглое отверстие. Для монтажа используются два винта с тыльной стороны корпуса. Диаметр отверстия должен соответствовать габаритам корпуса - проверьте размеры перед вырезанием. Перед подключением убедитесь, что питание отключено. Клеммы рассчитаны на провода сечением до 16 мм2. Установленный переключатель кулачковый OptiSwitch 4G40-108М-U-R214 не требует дополнительного крепления - он жёстко зафиксирован в панели после затяжки винтов.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-1 и IEC 60947-3 для аппаратов управления. Степень защиты IP44 позволяет использовать его в помещениях с повышенной влажностью, но не предназначено для открытых площадок или мест с постоянным воздействием воды. Отсутствие нормально замкнутых контактов означает, что все соединения размыкаются при переходе в нейтральное положение - это снижает риск случайного включения.

Преимущества

• Наличие нейтрального положения обеспечивает безопасную точку остановки - удобно для обслуживания и диагностики.
• Высокий номинальный ток (40 А) позволяет управлять мощными нагрузками без необходимости использования контакторов.
• Поворотная рукоятка с фиксацией в каждом положении исключает случайное переключение.
• Конструкция совместима с другими изделиями серии OptiSwitch 4G - можно собирать компактные блоки управления.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока до 690 В.
• IP44 не обеспечивает защиту от струй воды или погружения - запрещена установка вне помещений или в зонах с мойкой оборудования.
• Отсутствие нормально замкнутых контактов ограничивает применение в схемах, требующих замыкания при отключении - такие функции должны реализовываться внешними элементами.
• Не рекомендуется для частого переключения (более 10–15 раз в час) - срок службы контактов ограничен механической износостойкостью.

Примеры использования

• Выбор режима работы насоса: «Автоматика», «Ручной», «Выключено», «Тест».
• Переключение между двумя источниками питания (основной/резервный) с возможностью отключения.
• Управление нагревательным элементом с режимами: «Выкл.», «Низкая мощность», «Высокая мощность», «Останов».
• Локальный контроль двигателя на станке с возможностью быстрого отключения в аварии.

Практические советы

• При выборе места установки учтите доступность рукоятки - она должна легко поворачиваться даже при наличии соседних элементов.
• Обязательно используйте предохранители или автоматические выключатели в цепи - этот переключатель не является средством защиты от перегрузки или КЗ.
• Проверяйте соответствие сечения проводов и момента затяжки клемм - недостаточно плотное соединение вызывает перегрев при 40 А.
• Если нужна сигнализация положения, подключите дополнительно световые индикаторы - сам переключатель не имеет встроенной индикации.
• Артикул 314355 - единственный номер для заказа этого конкретного исполнения; другие модели серии OptiSwitch 4G имеют другую комбинацию положений и контактов.
