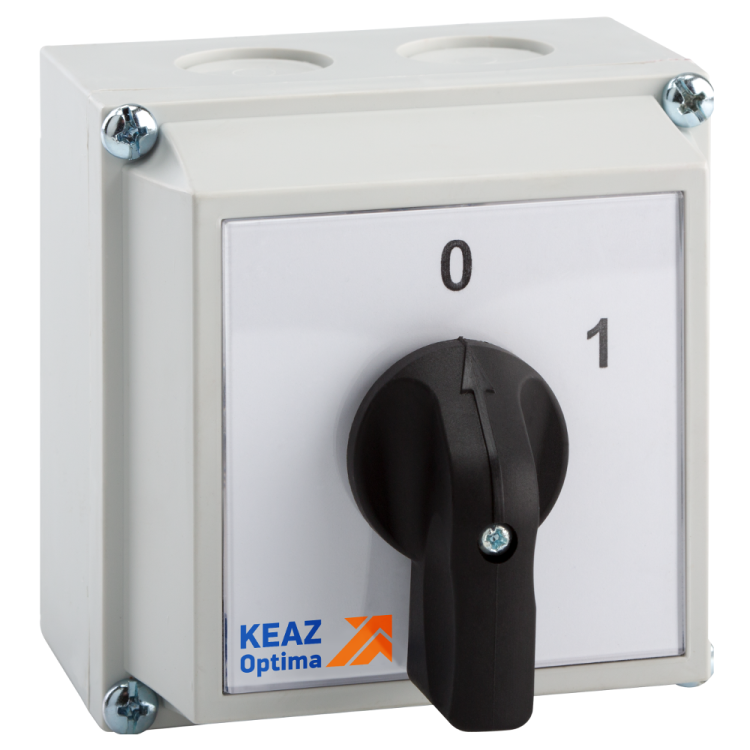

Переключатель кулачковый OptiSwitch 4G10 90 PK R014 КЭАЗ 219857

Переключатель кулачковый 4G10-90-PK-R014 от КЭАЗ Optima — компактное устройство с двумя положениями и нейтральным центром, предназначенное для коммутации цепей переменного и постоянного тока до 10 А и 690 В. Установлен в защищённом корпусе IP65, подходит для монтажа на плату или в распределительные щиты. Артикул 219857 соответствует серии OptiSwitch 4G.

Назначение и область применения

Переключатель кулачковый 4G10-90-PK-R014 используется для ручного переключения электрических цепей в двух положениях с возможностью возврата в нейтральное состояние. Применяется в системах управления оборудованием, где требуется надёжное и наглядное управление питанием — например, в станках, насосах, конвейерах, системах автоматизации. Подходит для работы в условиях повышенной запылённости и влаги благодаря степени защиты IP65.

Технические характеристики

• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В (переменный/постоянный ток — AC/DC)
• Число полюсов: 1
• Число положений рукоятки: 2 (с нейтральным центром)
• Количество нормально открытых (НО) контактов: 1
• Способ монтажа: на монтажную плату
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм²
• Степень защиты: IP65 (полная защита от пыли и струй воды)
• Климатическое исполнение: У2 (работает при температуре от −25°C до +40°C)
• Габариты передней панели: 88×88 мм
• Конструкция: закрытый корпус, готовое устройство для наружного монтажа
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G10-90-PK-R014 устанавливается на печатную плату через отверстия под болты. Для монтажа в распределительный щит необходимо вырезать проём 88×88 мм — он совпадает со стандартным форматом для панельных приборов. Винтовые зажимы рассчитаны на провода сечением до 2,5 мм². Не требует специальных инструментов — достаточно отвёртки. Устройство уже собрано в герметичный корпус, что исключает необходимость сборки после установки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Степень защиты IP65 обеспечивает безопасную работу в помещениях с высокой влажностью, пылью или при регулярной мойке оборудования. Конструкция предотвращает случайное прикосновение к токоведущим частям. Возможность измерения между фазами указывает на то, что контактная система позволяет использовать переключатель в качестве контрольного элемента в трёхфазных сетях, хотя сам прибор однополюсный.

Преимущества

• Нейтральное положение — удобно для отключения питания без риска случайного включения
• Защита IP65 — работает в сложных условиях без дополнительного кожуха
• Компактный размер 88×88 мм — легко интегрируется в стандартные щиты
• Поддержка AC/DC — универсальность для различных типов нагрузок
• Готовый корпус — снижает время монтажа и риск ошибок при сборке

Ограничения применения

• Не предназначен для частого переключения более 10–15 раз в минуту — длительная работа в режиме частых срабатываний может снизить срок службы контактов
• Один полюс — нельзя использовать для отключения всех фаз сразу; для трёхфазных цепей потребуется три таких устройства
• Максимальное сечение кабеля 2,5 мм² — не подходит для мощных линий выше 10 А
• Климатическое исполнение У2 — не рекомендован для экстремально холодных условий ниже −25°C или жары выше +40°C

Примеры использования

• Управление питанием однофазного двигателя на конвейере
• Выбор режима работы станка: “рабочий” / “останов” / “ноль”
• Локальный отвод питания в ремонтной зоне
• Контрольный переключатель в пульте управления с визуальной индикацией состояния

Практические советы

• При монтаже в щит проверьте точность выреза под 88×88 мм — даже небольшое отклонение затруднит установку
• Затягивайте винты равномерно, не переусердствуйте — повреждение пластиковой гильзы приведёт к плохому контакту
• Для многократного использования в аварийных ситуациях убедитесь, что рукоятка имеет достаточный ход и не заедает
• Если нужна коммутация нескольких фаз — используйте три переключателя 4G10-90-PK-R014, установленных рядом
• Артикул 219857 — замена аналогов других производителей, если они имеют те же параметры: 10 А, IP65, два положения, винтовое подключение
