Провод заземления ПЗ 10-200 | 59142 КВТ

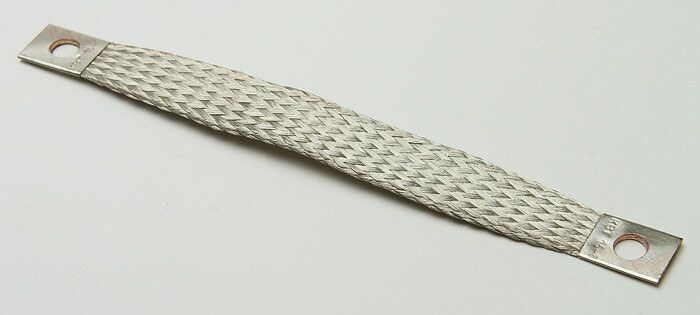

Провод заземления ПЗ 10-200 КВТ — это гибкий шлейф из луженой медной плоской жилы с готовыми наконечниками M6, предназначенный для надёжного заземления оборудования в подвижных объектах и стационарных установках. Бренд КВТ и артикул 59142 указывают на серийное исполнение, соответствующее техническим условиям ТУ 3517-041-97284872-2011.

Назначение и область применения

Провод заземления ПЗ 10-200 КВТ используется для создания безопасного контура заземления между электрооборудованием и металлическими корпусами. Особенно эффективен там, где требуется частое перемещение или вибрация — например, в автотранспорте, железнодорожном подвижном составе, мобильных станках, конвейерах и распределительных щитах. Применяется для подключения корпусов машин, панелей управления, силовой аппаратуры к заземляющим шинам или базовым конструкциям.

Технические характеристики

• Сечение проводника: 10 мм² — обеспечивает допустимую нагрузку до 1 кВ и устойчивость к перегреву при токах замыкания
• Материал: медь марки М1, луженая — повышает антикоррозийную стойкость и снижает контактное сопротивление
• Форма: плоская — позволяет плотно прилегать к поверхностям, экономит место при прокладке
• Ширина: 14 мм — оптимальна для компактного монтажа в ограниченных пространствах
• Строение: многопроволочная плетёнка — даёт высокую гибкость и устойчивость к усталостным разрушениям
• Номинальное напряжение: 1 кВ — рассчитан на работу в сетях до этого значения
• Длина: 200 мм — стандартная, под заказ доступны другие размеры
• Наконечники: есть, с резьбой M6, просверлены для болтового крепления
• Покрытие: олово-висмутовое лужение — защищает от окисления даже во влажной среде
• Цвет: серый — визуально отличаем от фазных и нулевых проводов
• Норматив: ТУ 3517-041-97284872-2011

Совместимость и монтаж

Провод заземления ПЗ 10-200 КВТ совместим с большинством стандартных винтовых клемм и болтовыми соединениями M6. Наконечники уже установлены — достаточно затянуть болт до момента плотного контакта. Установка не требует специальных инструментов: достаточно отвёртки или ключа на 10 мм. Для монтажа важно, чтобы поверхность под наконечником была чистой и не имела краски или оксидов — при необходимости зачистите её наждаком. Шлейф можно легко согнуть под нужным углом, но не рекомендуется перегибать его более чем на 90° в одном месте несколько раз — это может привести к усталости меди.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3517-041-97284872-2011, что гарантирует соответствие нормам безопасности для заземляющих цепей. Луженая медь и прочная плетёнка обеспечивают надёжность даже при механических воздействиях. Напряжение 1 кВ позволяет использовать провод в системах до 1000 В переменного тока, включая сети 380/220 В. Соответствует принципам защиты от поражения электрическим током согласно ГОСТ Р 50571 и ПУЭ.

Преимущества

• Готовые наконечники — не нужны дополнительные обжимы или пайка
• Плоская форма — меньше места занимает, легче фиксируется на рамах и панелях
• Высокая гибкость благодаря плетёнке — выдерживает постоянные движения и вибрации
• Защита от коррозии — лужение сохраняет проводимость даже в сыром воздухе, на улице или в помещениях с повышенной влажностью
• Чёткая цветовая маркировка — серый цвет сразу указывает на функцию заземления

Ограничения применения

• Не предназначен для работы при температуре выше +70 °C — возможна деформация изоляции (если она есть) и старение материала
• Не следует применять в качестве основного токоведущего провода — только для заземления
• Длина 200 мм — слишком коротка для удалённых точек; для длинных трасс используйте другой тип заземляющего провода
• Не подходит для подземной прокладки — отсутствует внешняя защитная оболочка
• Резьба M6 — несовместима с клеммами других размеров (например, M8); для них потребуется адаптер или замена наконечника

Примеры использования

• Подключение корпуса электродвигателя к шасси трактора
• Заземление панели управления на бортовом щите грузового автомобиля
• Связь между металлическим кожухом ЧПУ станка и заземляющей шиной
• Обеспечение эквипотенциальности в вагоне метро между оборудованием и рамой
• Присоединение распределительного щита к заземляющему контуру в цеху с высокой вибрацией

Практические советы

• Перед установкой проверьте, что болт M6 и отверстие в клемме точно подходят — не используйте усилие, если резьба не совпадает
• Если провод заземления ПЗ 10-200 КВТ используется в агрессивной среде (например, на химзаводе), периодически осматривайте наконечники на наличие следов коррозии
• При прокладке нескольких таких шлейфов — располагайте их так, чтобы они не пересекались с силовыми кабелями, чтобы избежать наводок
• Для удлинения — не скручивайте провода! Используйте ответвительные зажимы или закажите изделие нестандартной длины
• Артикул 59142 — это один из самых популярных вариантов в линейке КВТ; если вам нужна односторонняя сборка или другая длина — обращайтесь к поставщику за индивидуальным исполнением
