Проводник заземляющий ПЗУ-10-300, 10 мм², 1 кВ Fortisflex 80738

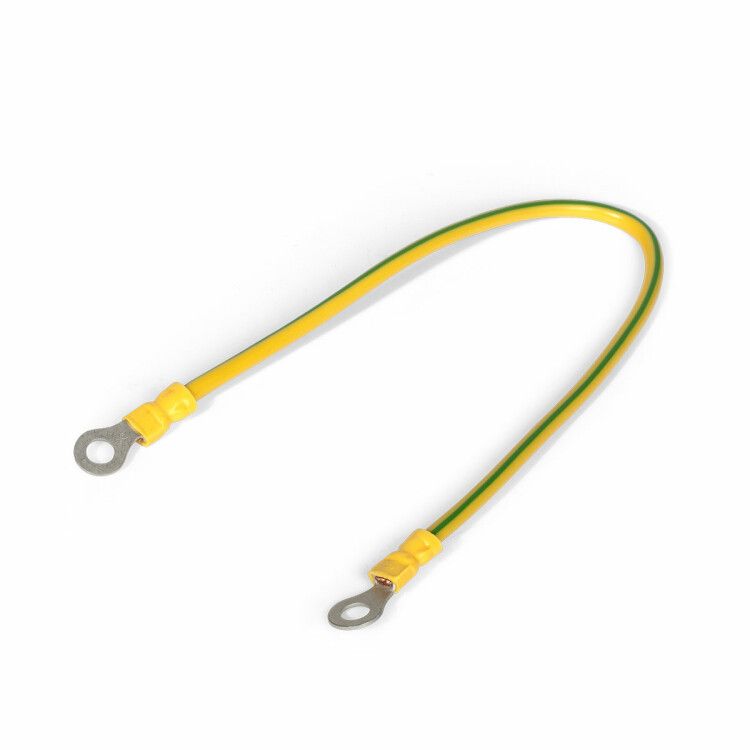

Проводник заземляющий ПЗУ-10-300 от Fortisflex и КВТ - это готовый заземляющий элемент с медным проводником сечением 10 мм2, изолированным полиолефином и термоусаживающимся наконечником ТМЛс 10–8. Предназначен для надежного подключения металлических корпусов, щитов и оборудования к контуру заземления в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Проводник заземляющий ПЗУ-10-300 используется для создания безопасного электрического соединения между заземляемым оборудованием и основным контуром заземления. Применяется в системах защиты от поражения током, уравнивания потенциалов и предотвращения повреждений от импульсных перенапряжений. Подходит для установки на электрооборудование, станки, распределительные щиты, шкафы автоматизации, промышленные конвейеры и другие металлические конструкции, требующие постоянного и надежного заземления.

Технические характеристики

• Тип изделия: заземлитель
• Материал проводника: медь марки М1
• Сечение проводника: 10 мм2
• Класс проводника: класс 5 (гибкий многожильный)
• Покрытие проводника: луженое - повышает коррозионную стойкость
• Марка провода: ПуГВ (ПВ-3) - гибкий, устойчив к температурным колебаниям
• Изоляция: полиолефин - устойчив к УФ, химическим воздействиям, не выделяет токсичных веществ при нагреве
• Форма проводника: круглая
• Номинальное напряжение: 1 кВ
• Наконечник: ТМЛс 10–8 - термоусаживаемый, с резьбой M8
• Длина: 300 мм
• Подключение: через болтовое соединение M8

Совместимость и монтаж

Проводник заземляющий ПЗУ-10-300 уже оснащен готовым наконечником ТМЛс 10–8, который совместим с болтом M8. Для монтажа достаточно закрутить болт в заземляющую точку (например, в клемму заземления щита или на заземляющий стержень). Герметичная термоусаживающая манжета желто-зеленого цвета обеспечивает изоляцию и защиту от коррозии в месте соединения провода и наконечника. Не требуется дополнительная подготовка - проводник готов к установке после проверки целостности изоляции. Убедитесь, что посадочное отверстие в заземляющей клемме соответствует диаметру резьбы M8.

Безопасность и стандарты

Проводник заземляющий ПЗУ-10-300 соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54 для систем заземления. Луженое покрытие и полиолефиновая изоляция обеспечивают долговременную безопасность в средах с высокой влажностью, пылью и агрессивными парами. Желто-зеленая окраска манжеты соответствует международному стандарту для обозначения заземляющих проводников. Наконечник изготовлен из электротехнической меди М1, что гарантирует низкое переходное сопротивление и устойчивость к окислению.

Преимущества

• Готовый к монтажу комплект - не нужна сварка, опрессовка или пайка
• Термоусаживающая манжета защищает место соединения от влаги, пыли и коррозии
• Высокая гибкость проводника (класс 5) позволяет легко прокладывать его в ограниченном пространстве
• Луженое покрытие увеличивает срок службы в агрессивных средах
• Стандартный наконечник TMLc 10–8 совместим с большинством промышленных заземляющих клемм

Ограничения применения

• Не предназначен для прокладки в местах с постоянным контактом с открытым пламенем или температурами выше +90 C
• Не рекомендуется использовать в качестве силового проводника - только для заземления
• Длина фиксирована - 300 мм; при необходимости другой длины требуется заказ по специальному запросу
• Наконечник рассчитан только на резьбу M8 - не подходит для других типов креплений без адаптеров

Примеры использования

• Подключение корпуса частотного преобразователя к шине заземления в цеховой сети
• Заземление металлического щита управления насосной станцией
• Обеспечение уравнивания потенциалов в системе вентиляции с металлическими воздуховодами
• Присоединение рамы станка к контуру заземления в пищевой промышленности

Практические советы

• Перед установкой проверьте, чтобы поверхность заземляющего контакта была очищена от краски, ржавчины и масла - это снижает сопротивление соединения
• Затягивайте болт M8 моментом 1,5–2,5 Нм - недостаточное усилие вызывает плохой контакт, избыточное - деформирует наконечник
• Если требуется удлинение - можно использовать аналогичный ПЗУ-10-300 с ответвительной муфтой, но не допускайте последовательного соединения двух таких проводников
• Для условий с высокой коррозионной активностью (морской климат, химические производства) дополнительно смажьте резьбу M8 антикоррозийной пастой
• Проводник ПЗУ-10-300 совместим с изделиями серии ПЗУ-6, ПЗУ-16 и ПЗУ-25 - все они имеют одинаковый принцип сборки и наконечники, что упрощает запасание деталей на объекте
