Переключатель кулачковый OptiSwitch 4G10 51 U R014 КЭАЗ 138252

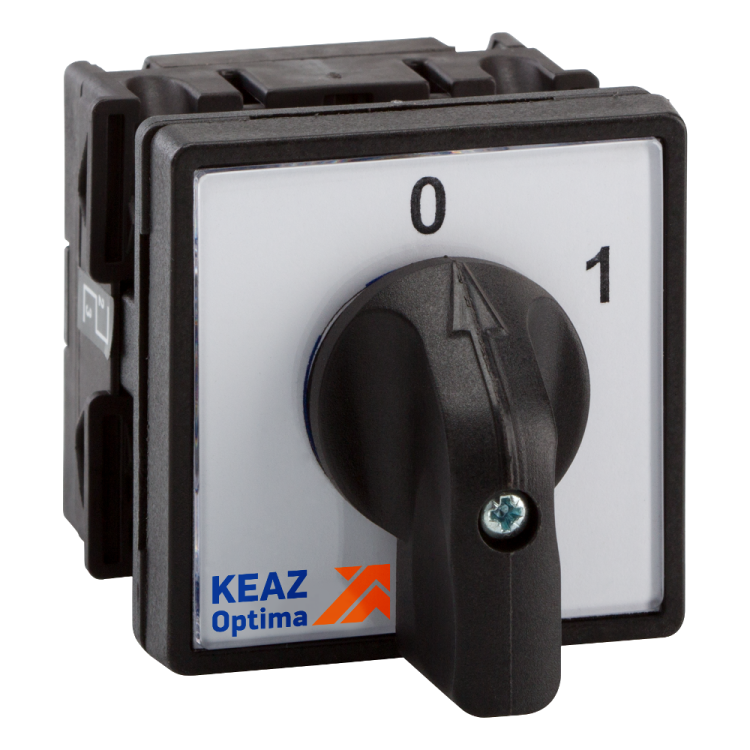

Переключатель кулачковый 4G10-51-U-R014 от КЭАЗ Optima - компактное встраиваемое устройство с трёхпозиционной поворотной рукояткой и нейтральным положением, предназначенное для коммутации цепей переменного и постоянного тока до 10 А и 690 В. Подходит для установки на монтажную плату в распределительных щитах и управления оборудованием с необходимостью выбора режимов работы.

Назначение и область применения

Переключатель кулачковый 4G10-51-U-R014 используется для ручного переключения между тремя состояниями: «включено», «выключено» (нейтральное положение) и «включено в другом направлении». Применяется там, где требуется выбрать один из двух рабочих режимов или полностью отключить цепь - например, для управления двигателем в прямом и обратном направлениях, переключения источников питания или активации резервных контуров.

Технические характеристики

• Тип: кулачковый переключатель с механическим приводом
• Номинальный ток: 10 А
• Максимальное рабочее напряжение: 690 В AC/DC
• Количество полюсов: 1
• Количество положений: 3 (включает нейтральное)
• Род тока: переменный и постоянный (AC/DC)
• Количество нормально открытых (НО) контактов: 2
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP44 (защита от брызг воды и предметов >1 мм)
• Климатическое исполнение: У3 (для умеренного климата, температурный диапазон –25…+40 C)
• Способ монтажа: на монтажную плату (панельный монтаж)
• Конструкция: встраиваемое устройство
• Нормативный документ: ТУ3424-068-05758109-2012

Совместимость и монтаж

Переключатель кулачковый 4G10-51-U-R014 устанавливается в панели через круглое отверстие. Для надёжного крепления используйте штатный фиксирующий элемент, входящий в комплект. Подключение осуществляется винтовыми зажимами - затягивайте клеммы моментом 0,4–0,5 Нм, чтобы не повредить пластиковые детали. Максимальное сечение провода - 2,5 мм2; более толстые жилы не подходят. Устройство совместимо с другими модулями серии OptiSwitch 4G, что позволяет собирать компактные блоки управления.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-068-05758109-2012. Защита IP44 обеспечивает безопасную работу в условиях возможного попадания брызг воды и пыли - подходит для помещений с повышенной влажностью, но не для улицы или мойки. Не предназначена для взрывоопасных сред. Работает в пределах климатического исполнения У3 - не рекомендуется использовать при температурах ниже –25 C или выше +40 C без дополнительного обогрева/охлаждения.

Преимущества

• Чёткая фиксация всех трёх положений - исключает случайное переключение
• Нейтральное положение даёт возможность полностью отключить нагрузку
• Компактный форм-фактор удобен для плотной сборки в щитах
• Винтовой контакт обеспечивает надёжное соединение даже при вибрациях
• Совместим с сериями КЭАЗ Optima - легко заменяется аналогичными моделями

Ограничения применения

• Не подходит для частого включения-выключения - не рассчитан на интенсивную коммутацию (не является автоматическим выключателем)
• Один полюс - нельзя одновременно отключать несколько цепей
• Запрещён монтаж в местах с постоянным воздействием струй воды, паром или маслом
• Не допускается использование в помещениях с температурой ниже –25 C или выше +40 C
• Не имеет световой индикации - состояние положения определяется визуально по положению рукоятки

Примеры использования

• Выбор направления вращения двигателя насоса (прямо / стоп / обратно)
• Переключение между основным и резервным источником питания
• Активация/деактивация системы нагрева в технологическом процессе
• Ручное управление конвейером с возможностью остановки в нейтральном положении
• Локальный контроль оборудования в цехах с минимальной автоматизацией

Практические советы

• При монтаже проверьте, что отверстие в панели точно соответствует габаритам корпуса - иначе переключатель будет болтаться
• Используйте кабель с медными жилами - алюминиевые плохо фиксируются в винтовых зажимах
• Обязательно отключите питание перед подключением - кулачковый механизм не защищён от дуги при нагрузке
• При необходимости замены - можно использовать другие модели серии OptiSwitch 4G с таким же числом полюсов и положений
• Для длительной эксплуатации периодически осматривайте контакты на окисление - особенно в условиях высокой влажности
