Переключатель кулачковый OptiSwitch 4G10 54 U R014 КЭАЗ 138254

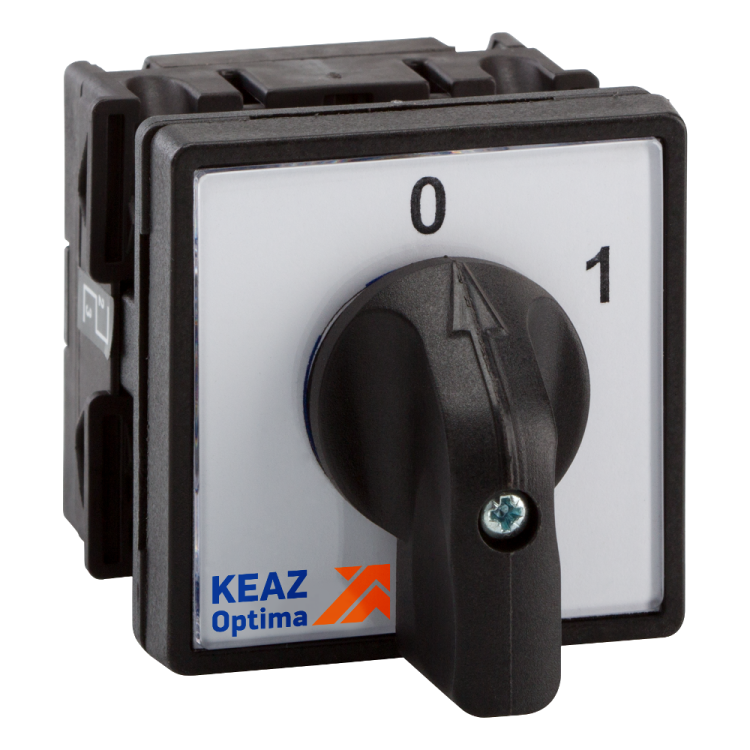

Переключатель кулачковый 4G10-54-U-R014 от КЭАЗ Optima - компактное встраиваемое устройство с поворотной рукояткой и двумя положениями, предназначенное для коммутации цепей переменного и постоянного тока до 10 А. Подходит для установки на монтажную плату в щитах управления, автоматизированных системах и оборудовании с ограниченным пространством.

Назначение и область применения

Переключатель кулачковый 4G10-54-U-R014 используется для ручного включения и выключения однополюсных электрических цепей. Он позволяет переключать нагрузку между двумя состояниями: «включено» и «выключено». Применяется в устройствах управления, пультах, распределительных щитах, где требуется надёжная механическая коммутация без автоматизации. Часто встречается в системах контроля насосов, вентиляторов, малых станков и освещения.

Технические характеристики

• Номинальный ток: 10 А - способен безопасно коммутировать нагрузки до этого значения
• Максимальное рабочее напряжение: 690 В - подходит для сетей промышленного и бытового уровня
• Род тока: AC/DC - работает как в переменном, так и в постоянном токе
• Количество полюсов: 1 - управляет одной цепью
• Число положений рукоятки: 2 - два устойчивых положения: ON/OFF
• Количество контактов: 1 НО + 1 НЗ - один нормально открытый и один нормально замкнутый контакт
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм, подходит для помещений с повышенной влажностью
• Способ монтажа: монтажная плата - крепится через отверстия в панели, не требует DIN-рейки
• Подключение: винтовые зажимы - совместим с проводами до 2,5 мм2
• Габариты передней панели: 48×48 мм - стандартизованный размер для встраивания в панели
• Климатическое исполнение: У3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Конструкция: встраиваемое устройство - устанавливается внутрь панели, внешняя часть - только рукоятка

Совместимость и монтаж

Переключатель кулачковый 4G10-54-U-R014 монтируется в панель через прямоугольное отверстие 48×48 мм. Для фиксации используются штатные крепления на корпусе. Перед установкой проверьте глубину монтажного пространства - устройство имеет встроенные выводы, которые должны свободно проходить через отверстие. Соединение проводов осуществляется винтовыми зажимами: затягивайте клеммы усилием, достаточным для плотного контакта, но без перегрузки - максимальное сечение кабеля - 2,5 мм2. Не используйте многожильные провода без наконечников. Монтаж возможен в любом положении, но рекомендуется вертикальное расположение для лучшего отвода тепла.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ3424-068-05758109-2012. Степень защиты IP44 обеспечивает безопасность при случайных брызгах и попадании инструментов. Конструкция исключает самопроизвольное переключение. Работа с устройством допускается только при отключенном питании. Не применяйте в средах с взрывоопасными газами, пылью или агрессивными химическими веществами.

Преимущества

• Компактный размер - легко встраивается в тесные щиты
• Наличие двух типов контактов (НО и НЗ) - даёт гибкость в схемах управления
• Надёжные винтовые зажимы - обеспечивают долгий срок службы соединений
• Защита IP44 - снижает риск отказа из-за влаги и пыли
• Совместимость с AC/DC - универсальность для различных типов оборудования

Ограничения применения

• Не предназначена для частого включения-выключения под нагрузкой выше 10 А - возможна эрозия контактов
• Не подходит для установки вне помещений - IP44 недостаточно для уличного монтажа
• Не использовать в условиях постоянной вибрации без дополнительной фиксации
• Не применять в средах с высокой концентрацией масла, кислот или щелочей - материал корпуса не устойчив к агрессивной химии
• Не допускается использование в качестве главного рубильника в силовых цепях - только для управления вторичными контурами

Примеры использования

• Ручное включение/выключение нагревательного элемента в термокамере
• Выбор режима работы вентилятора (вкл./выкл.) в системе вентиляции
• Переключение питания контроллера в пульте управления станком
• Локальный отключатель света в ящике с электроникой
• Резервный переключатель в схеме аварийного отключения

Практические советы

• При монтаже в панель убедитесь, что отверстие точно соответствует 48×48 мм - иначе возникнет люфт или трудности с фиксацией
• Используйте наконечники на многожильных проводах - это предотвратит ослабление контакта после нескольких циклов
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - особенно при работе с индуктивными нагрузками
• Если нужна большая степень защиты - выбирайте модели с IP65/IP67; этот переключатель не герметичен
• Обращайте внимание на направление поворота рукоятки - в некоторых схемах важно, чтобы «включено» было в определённом положении
• Артикул 138254 - единственный номер для заказа запчастей и аналогов в каталоге КЭАЗ Optima
