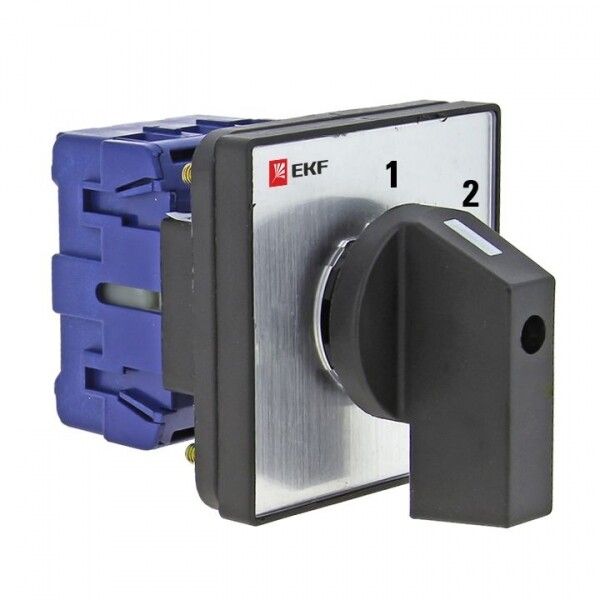

Переключатель кулачковый ПК-1-51 25А 1P "1-2" EKF PROxima | pk-1-51-25

Переключатель кулачковый ПК-1-51 25А 1P "1-2" от EKF PROxima - это однополюсный механический коммутатор для изменения направления тока в цепях переменного тока до 400 В. Подходит для установки на монтажную плату в распределительных щитах, пультах управления и других устройствах с ограниченным пространством.

Назначение и область применения

Переключатель кулачковый ПК-1-51 25А 1P "1-2" предназначен для ручного переключения между двумя состояниями: “вкл.” и “выкл.” или изменении направления тока в однофазной цепи. Он используется там, где требуется надёжное и долговечное механическое управление нагрузкой без автоматизации. Применяется в системах управления двигателями, конвейерами, насосами, освещением и другим оборудованием, требующим простого и понятного переключения.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока до 400 В, 50/60 Гц;
• Количество полюсов: 1 - коммутирует одну фазу цепи;
• Количество положений: 2 - переключает между двумя фиксированными состояниями (“1” и “2”);
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды;
• Способ монтажа: на монтажную плату - устанавливается через отверстие в панели, крепится сзади;
• Размер передней панели: 48×48 мм - совместим со стандартными отверстиями для модульных устройств;
• Модульная ширина: 3 М - соответствует стандартному шагу DIN-рейки (17,5 мм на модуль);
• Вид рукоятки: рычаг поворотный - обеспечивает чёткую фиксацию положения и удобное управление;
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима высокая влажность;
• Цвет: черный - снижает бликование, хорошо сочетается с промышленным оборудованием;
• Нормативный документ: ГОСТ Р 50030.3-99 - соответствие требованиям к коммутационным аппаратам.

Совместимость и монтаж

Переключатель кулачковый ПК-1-51 25А 1P "1-2" устанавливается в отверстие 48×48 мм на монтажной панели. Крепление осуществляется с тыльной стороны с помощью двух фиксирующих зажимов. Для правильной установки необходимо соблюдать посадочные размеры и не перетягивать болты - это может деформировать корпус. Совместим с панелями из металла, композита или прочного пластика толщиной до 5 мм. Не рекомендуется использовать в условиях сильной вибрации без дополнительной демпферной прокладки.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3-99, который регламентирует безопасность коммутационных аппаратов для низковольтных систем. Конструкция исключает случайное замыкание контактов. Наличие поворотного рычага предотвращает невольное переключение. Однако из-за степени защиты IP20 запрещено использование во влажных помещениях, на улице или в местах с риском попадания пыли и жидкостей.

Преимущества

• Высокое содержание серебра в контактах снижает переходное сопротивление и увеличивает срок службы;
• Жесткая фиксация положений исключает самопроизвольное переключение;
• Компактный форм-фактор позволяет экономить место в щитах;
• Простота обслуживания - нет необходимости в замене деталей, достаточно периодической проверки контактов;
• Совместимость с другими изделиями серии EKF PROxima - можно комбинировать с аналогичными переключателями в одном щите.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна;
• Не подходит для частого включения/выключения более 10–15 раз в час - возможен износ контактов;
• Запрещено использовать в цепях постоянного тока - только для переменного тока 50/60 Гц;
• Не имеет функции аварийного отключения или блокировки - требует внешнего управления;
• Не следует применять в системах с импульсными нагрузками выше 25 А - есть риск сваривания контактов.

Примеры использования

• Переключение направления вращения маломощного двигателя на конвейере;
• Выбор режима работы насоса (основной / резервный);
• Ручное управление освещением в техническом помещении;
• Переключение питания между двумя источниками в щите управления;
• Обходной контур в системе автоматического управления - для сервисного обслуживания.

Практические советы

• При монтаже используйте отверстие точно 48×48 мм - слишком большое отверстие вызывает люфт, слишком маленькое - повредит корпус;
• Проверьте номинальную нагрузку перед подключением - превышение тока 25 А снизит срок службы;
• Для длительной эксплуатации в пыльных помещениях установите переключатель внутри закрытого корпуса с герметизацией;
• При использовании в системах с частыми переключениями - контролируйте нагрев контактов каждые 6 месяцев;
• Не применяйте смазку на механизме - она притягивает пыль и ускоряет износ.
