Переключатель 3-х поз. M3SS2-21C с подсветкой возвр. прозр. ABB 1SFA611211R2108

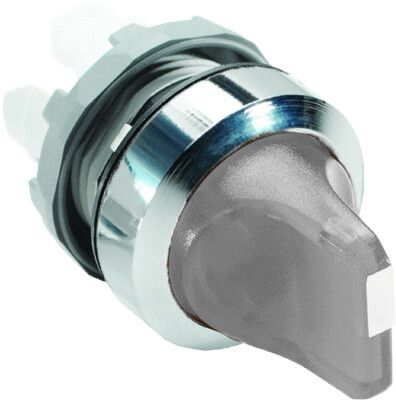

Переключатель 3-х позиционный M3SS2-21C с короткой ручкой прозрачный с подсветкой с возвратом в среднее положение - устройство для управления технологическим оборудованием и индикации состояния цепей. Произведён ABB в серии светосигнальной аппаратуры, артикул 1sfa611211r2108. Подходит для установки на панели управления там, где требуется четкая визуализация текущего режима работы.

Назначение и область применения

Переключатель 3-х позиционный M3SS2-21C используется для выбора одного из трёх рабочих режимов оборудования: например, «включено/выключено/ручной режим». Благодаря функции самовозврата в среднее положение он идеально подходит для ситуаций, когда оператор должен удерживать ручку для активации команды - например, запуск, остановка или аварийное торможение. Прозрачная крышка с подсветкой позволяет легко определить состояние устройства даже в условиях слабого освещения. Устройство часто применяют на станках, конвейерах, системах автоматизации и пультах управления промышленного оборудования.

Технические характеристики

• Тип управления: поворотная рукоятка
• Количество положений: 3 (левое, среднее, правое)
• Механизм: самовозврат в среднее положение - после отпускания ручка возвращается в нейтральное состояние
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды
• Диаметр отверстия для монтажа: 22 мм
• Подсветка: есть, светодиодная, равномерно освещает корпус
• Цвет корпуса: прозрачный
• Цвет переднего кольца: хромированный
• Форма: овальная
• Диапазон рабочих температур: от -25 C до +70 C
• Исполнение: без фиксации - не фиксируется ни в одном из крайних положений
• Наличие переднего кольца: да - обеспечивает плотную посадку и эстетичный вид

Совместимость и монтаж

Устанавливается в панель через круглое отверстие диаметром 22 мм. Передний хромированный обод плотно прилегает к поверхности, предотвращая провисание и попадание пыли. Для монтажа достаточно вставить переключатель 3-х позиционный M3SS2-21C в отверстие и закрутить две гайки с тыльной стороны. Клеммы расположены внутри корпуса - подключение осуществляется к двум контактным группам (по одной на каждую сторону), среднее положение - нейтральное. Напряжение питания подсветки указывается в документации производителя - обычно 24 В постоянного тока. Не используйте для коммутации силовых цепей выше допустимой нагрузки - этот переключатель предназначен для управления сигналами и слаботочными цепями.

Безопасность и стандарты

Соответствует требованиям международных стандартов для промышленной светосигнальной аппаратуры. Высокая степень защиты IP66 делает его безопасным для использования во влажных, пыльных и агрессивных средах. Материалы корпуса устойчивы к механическому воздействию и химическому старению. Работает в широком температурном диапазоне - подходит для холодных цехов и жарких помещений.

Преимущества

• Чёткая визуальная индикация: прозрачный корпус с подсветкой показывает текущее положение даже при плохом освещении
• Автоматический возврат в нейтраль - снижает риск случайного включения, требует целенаправленного действия оператора
• Защита IP66 - надёжная работа в труднодоступных или грязных зонах
• Хромированное кольцо - улучшает внешний вид и упрощает очистку
• Овальная форма - удобна для быстрого распознавания на панели среди других элементов

Ограничения применения

Не предназначена для длительного удержания в крайнем положении - механизм рассчитан на кратковременные импульсы. Не следует использовать в качестве основного выключателя высокой мощности - контакты рассчитаны на слаботочные цепи. Отсутствие фиксации исключает возможность постоянного включения - если нужна фиксация в одном из положений, выбирайте другую модель. Температурный диапазон ограничен: ниже -25 C или выше +70 C возможны отказы подсветки или деформация материалов.

Примеры использования

• На станке ЧПУ: левое положение - «автоматический режим», среднее - «остановка», правое - «ручное управление»
• На конвейере: включение/выключение/реверс - каждый режим активируется кратковременным нажатием
• В системе вентиляции: «работа», «пауза», «экстренная остановка» - с возвратом в паузу после отпускания
• На щите управления насосной станцией: «локальный контроль», «отключено», «удалённое управление»

Практические советы

• Проверьте диаметр отверстия в панели - должен точно соответствовать 22 мм. При меньшем отверстии потребуется доработка; при большем - потеряется герметичность
• При подключении подсветки соблюдайте полярность - неверное подсоединение приведёт к отсутствию свечения
• Не затягивайте крепёжные гайки слишком сильно - это может повредить пластиковые детали корпуса
• Для обслуживания: отключите питание, затем открутите гайки и извлеките переключатель 3-х позиционный M3SS2-21C целиком
• Замену подсветки можно выполнить только заменой всего модуля - светодиоды не сервисные
