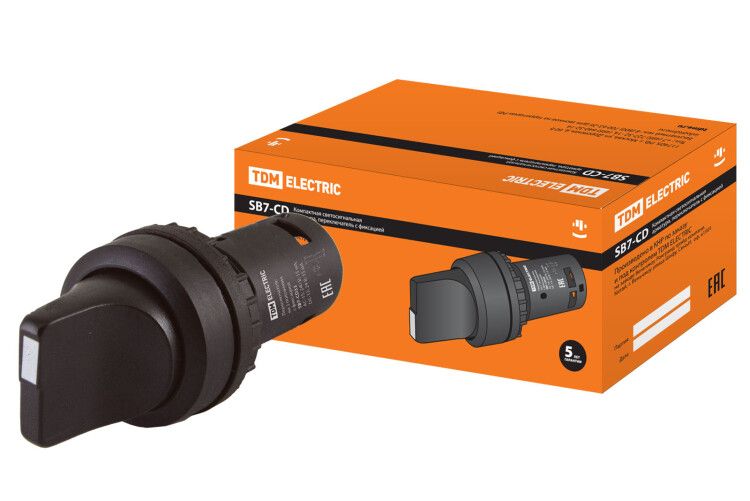

Переключатель на 3 положения с фиксацией SB7-CD33 короткая ручка d22мм 1з+1з черный | SQ0746-0072 TDM

Переключатель на 3 положения с фиксацией TDM ELECTRIC SQ0746-0072 предназначен для надёжной коммутации цепей управления в промышленном оборудовании. Короткая ручка диаметром 22 мм обеспечивает удобство операторского воздействия, а два зажима позволяют подключить две цепи одновременно.

Назначение и область применения

Переключатель на 3 положения с фиксацией TDM ELECTRIC SQ0746-0072 используется для переключения между тремя состояниями электрической цепи с удержанием выбранного положения. Применяется в системах управления, где требуется четкое и защищённое переключение режимов работы оборудования.

• Промышленные станки и конвейеры
• Системы контроля и измерений (КИПиА)
• Релейная защита и автоматика (РЗиА) энергообъектов
• Электроснабжение и управление подвижным составом железных дорог
• Оборудование инфраструктурных объектов и строительных площадок

Технические характеристики

• Число положений: 3 с механической фиксацией
• Диаметр ручки: 22 мм (короткая форма)
• Количество зажимов: 2 (по одному на каждую сторону контактов)
• Цвет корпуса: чёрный
• Максимальное рабочее напряжение: до 660 В переменного тока
• Тип контактов: коммутирующие, предназначены для цепей управления

Указанное напряжение 660 В соответствует классическим требованиям для цепей управления в промышленных установках. Переключатель не рассчитан на силовые нагрузки выше этих значений.

Совместимость и монтаж

Переключатель на 3 положения с фиксацией TDM ELECTRIC SQ0746-0072 монтируется в панели через круглое отверстие диаметром 22 мм. Установка осуществляется с помощью двух гаек на резьбе ручки - после прохождения через отверстие они затягиваются снаружи, фиксируя устройство.

• Подходит для стандартных панельных отверстий Ø22 мм
• Не требует дополнительных креплений или адаптеров
• Кабели подключаются к двум отдельным зажимам - каждый имеет собственный контактный ряд
• Рекомендуется использовать провода сечением до 2,5 мм2 для надёжного соединения

Безопасность и стандарты

Производитель указывает применение устройства в системах РЗиА и КИПиА, что предполагает соответствие требованиям промышленной безопасности. Однако конкретные сертификаты (например, ГОСТ, IEC) в предоставленных данных не указаны. Для ответственных объектов рекомендуется проверять наличие документов у поставщика перед использованием в проектах с обязательными нормами.

Преимущества

• Фиксация в каждом положении исключает случайное переключение
• Короткая ручка снижает риск задевания при плотной компоновке
• Два зажима позволяют управлять двумя цепями одним устройством - экономия места на панели
• Чёрный цвет корпуса устойчив к выгоранию и хорошо сочетается с промышленными панелями

Ограничения применения

• Не предназначен для коммутации силовых цепей свыше 660 В или постоянного тока - использование вне этих параметров недопустимо
• Отсутствуют данные о степени защиты IP - не следует применять во влажных, запылённых или агрессивных средах без внешней защиты
• Не имеет световой индикации - состояние положения определяется визуально по положению ручки
• Не совместим с автоматическими системами управления - требует ручного воздействия

Примеры использования

• Выбор режима работы станка: “Стандарт”, “Тестовый”, “Останов”
• Переключение между источниками питания: основной/резервный/выключен
• Управление направлением движения конвейера: вперёд / стоп / назад
• Активация аварийного контура в системе РЗиА

Практические советы

• При монтаже убедитесь, что отверстие в панели точно соответствует диаметру 22 мм - слишком маленькое вызовет повреждение корпуса, слишком большое - люфт и неустойчивость
• Проверьте полярность и напряжение перед первым включением - даже при правильной установке неверное питание может вывести переключатель из строя
• Для длительной службы избегайте частых переключений под нагрузкой - лучше отключать цепь до изменения положения
• При замене аналогичного устройства сохраните схему подключения - два зажима часто используются для последовательного или параллельного переключения цепей
