Переключатель SB4 с подсветкойв сборе 22мм 3поз. фиксацией металл 230В AC 1НО+1НЗ желт. SE SB4BK135M5 APC

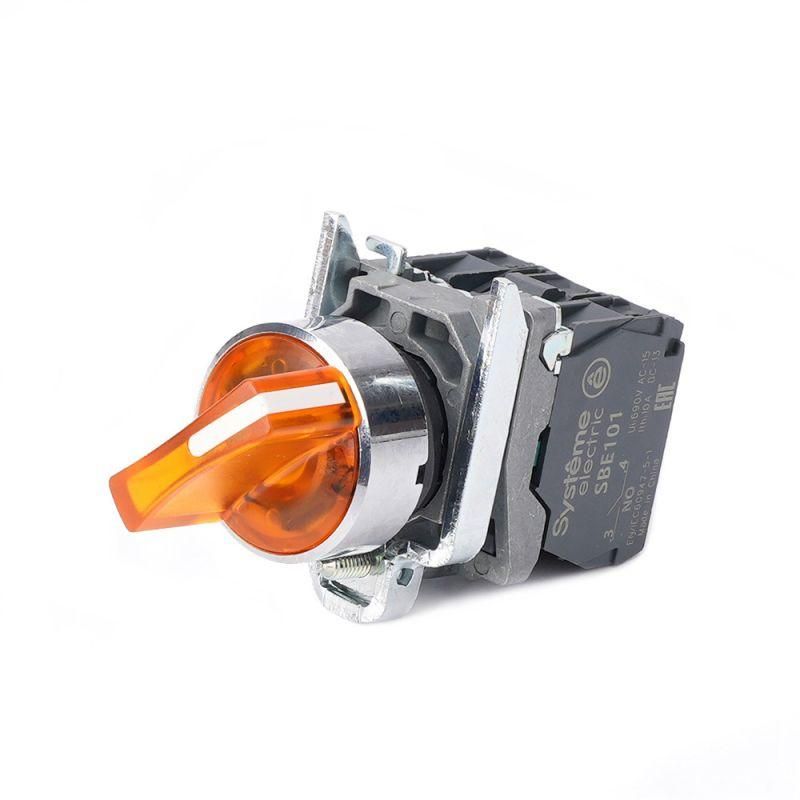

Переключатель SB4 с подсветкой в сборе 22мм 3-позиционный с фиксацией металлический 230В AC 1НО+1НЗ желтый SE - это надёжный коммутационный аппарат с индикацией состояния, предназначенный для управления и сигнализации в промышленном оборудовании. Бренд Systeme Electric и артикул sb4bk135m5 обеспечивают совместимость со стандартными решениями системы SE.

Назначение и область применения

Переключатель SB4 с подсветкой используется для ручного управления режимами работы оборудования: запуск, останов, изменение направления или режима. Трёхпозиционная конструкция позволяет выбирать между тремя состояниями, например: “Выключено”, “Работает”, “Резерв”. Подсветка показывает текущее положение переключателя даже в условиях слабого освещения. Применяется в пультах управления, щитах автоматики, на станках, конвейерах, системах вентиляции и других устройствах, где требуется визуальная индикация и механическая фиксация положения.

Технические характеристики

• Напряжение питания подсветки: 230 В переменного или постоянного тока
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип фиксации: механическая - переключатель остаётся в выбранной позиции до ручного изменения
• Диаметр монтажного отверстия: 22,5 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Управление: поворотная рукоятка короткого типа
• Подключение: винтовые зажимы для проводов
• Цвет рукоятки: оранжевый
• Цвет переднего кольца: хромированный
• Лампа подсветки: встроена в комплект, замена не требует демонтажа
• Гарантия: 24 месяца

Совместимость и монтаж

Переключатель SB4 с подсветкой в сборе монтируется через фронтальное отверстие диаметром 22,5 мм. Для установки достаточно просверлить отверстие соответствующего размера и зафиксировать устройство с помощью двух гаек на резьбе корпуса. Переднее хромированное кольцо обеспечивает плотную посадку и эстетичный вид. Винтовой тип подключения позволяет использовать провода сечением до 2,5 мм2. Монтаж возможен на металлические, пластиковые или композитные панели толщиной до 8 мм. Аппарат совместим с другими изделиями серии SB4 от Systeme Electric.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP66 гарантирует работу в агрессивных средах: влажных помещениях, цехах с мойкой, на улице под навесом. Конструкция выполнена из прочного металла, что исключает деформацию при ударах и вибрациях. Лампа подсветки рассчитана на питание 230 В - не требует внешних преобразователей. Гарантия 2 года подтверждает соответствие стандартам долговечности.

Преимущества

• Встроенная подсветка снижает риск ошибочного переключения в темноте
• Металлический корпус выдерживает высокие нагрузки и вибрации
• Фиксация предотвращает случайное перемещение рычага
• Комплектная лампа - не нуждается в самостоятельной покупке
• Хромированное кольцо улучшает визуальную узнаваемость и устойчиво к царапинам
• Совместим с существующими решениями SE - легко заменяет аналоги

Ограничения применения

• Не предназначен для частых циклов включения/выключения - не является импульсным устройством
• Подсветка работает только при наличии напряжения 230 В; несовместима с низковольтными системами (например, 24 В)
• Только один контакт НО и один НЗ - недоступны более сложные схемы (например, 2НО+2НЗ)
• Не имеет функции аварийного отключения или блокировки
• Не рекомендован для взрывоопасных зон - отсутствует сертификат ATEX

Примеры использования

• Управление скоростью конвейера: “Останов” – “Медленно” – “Быстро”
• Выбор режима насоса: “Автомат” – “Ручной” – “Выкл.”
• Сигнализация состояния станка: “Работает” – “Обслуживание” – “Авария”
• Переключение между источниками питания в распределительном щите
• Управление световой индикацией на пульте оператора

Практические советы

• При монтаже проверьте точный диаметр отверстия - 22,5 мм требует точного сверления, иначе возникнет люфт
• Не затягивайте фиксирующие гайки слишком сильно - это может повредить резьбу или корпус
• При подключении используйте кабели с изоляцией, устойчивой к нагреву - лампа подсветки греется при работе
• Если в вашей системе напряжение ниже 230 В, подсветка не будет работать - потребуется внешний индикатор
• Для удобства обслуживания сохраняйте документацию с цветовым значением: оранжевый = активный режим, хром = готовность к управлению
• Этот переключатель SB4 с подсветкой можно заменить другим экземпляром той же модели - все единицы стандартизированы
