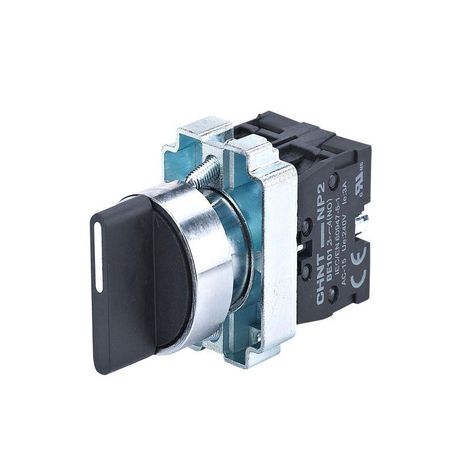

Переключатель NP2-BD35, 3 положения фиксацией, 1НО+1НЗ, IP40 (R) | 574658 CHINT

Переключатель CHINT NP2-BD35 - это механический коммутационный аппарат с тремя фиксируемыми положениями и двумя типами контактов: один нормально замкнутый и один нормально разомкнутый. Подходит для управления цепями в условиях сухих помещений с ограниченной защитой от пыли. Артикул 574658 соответствует модели с винтовым подключением и поворотной рукояткой.

Назначение и область применения

Переключатель CHINT NP2-BD35 используется для ручного переключения между тремя состояниями электрической цепи: «выкл», «вкл 1», «вкл 2». Каждое положение фиксируется механически - устройство не возвращается в исходное состояние само. Применяется там, где требуется надежное управление питанием или сигналом без автоматического возврата: например, выбор режима работы оборудования, переключение между источниками питания, активация резервных контуров.

Технические характеристики

• Количество положений: 3 (с фиксацией в каждом)
• Контакты: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Тип подключения: винтовые зажимы - подходят для проводов до 2,5 мм2
• Управление: поворотная рукоятка - удобна для операторского контроля
• Диаметр монтажного отверстия: 22 мм - совместим с панелями стандартной толщины
• Цвет рукоятки: черный - высокая видимость на светлом фоне

Совместимость и монтаж

Переключатель CHINT NP2-BD35 устанавливается в панели через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовая гайка сзади корпуса. Убедитесь, что толщина панели позволяет плотно затянуть крепление - слишком тонкая или слишком толстая панель может помешать установке. Подключение выполняется через винтовые клеммы: зачищенные жилы провода вставляются и затягиваются отверткой. Не допускается использование многожильных проводов без наконечников.

Безопасность и стандарты

Защита IP40 обеспечивает безопасную работу в помещениях с минимальным уровнем запыленности - например, в щитовых, на станках внутри закрытых корпусов. Однако устройство не предназначено для влажных сред, наружной установки или мест с возможностью попадания брызг. Соответствует требованиям к механической прочности и изоляции согласно базовым стандартам IEC 60947-5-1 для ручных переключателей.

Преимущества

• Механическая фиксация положений предотвращает случайное переключение
• Комбинированные контакты (НО+НЗ) позволяют реализовать сложные логические схемы без внешних реле
• Простая конструкция снижает риск отказа при частом использовании
• Черный цвет рукоятки обеспечивает хорошую контрастность и узнаваемость

Ограничения применения

• Не использовать во влажных, пыльных или агрессивных средах - IP40 недостаточен для таких условий
• Не предназначен для коммутации силовых цепей выше указанных нагрузок - точные значения тока/напряжения не указаны, поэтому применяйте только в соответствии с проектными расчетами
• Отсутствие сигнализации или индикации - нельзя определить текущее положение визуально без наблюдения за рукояткой
• Не рекомендован для частого циклического переключения более 10–15 раз в минуту - срок службы контактов может снизиться

Примеры использования

• Выбор режима работы станка: «Автоматический» / «Ручной» / «Выключен»
• Переключение между основным и резервным источником питания в контроллерном шкафу
• Активация тестового режима на испытательном стенде
• Управление направлением движения маломощного двигателя через два контакта

Практические советы

• При монтаже проверьте соответствие диаметра отверстия - 22 мм - реальному размеру в панели; используйте сверло точно такого же диаметра
• Используйте наконечники на многожильных проводах перед подключением к винтовым клеммам - это повысит надежность контакта
• Не затягивайте винты чрезмерно - можно повредить пластиковую клемму
• Если требуется индикация положения, добавьте внешние LED-индикаторы, так как сам переключатель CHINT NP2-BD35 не имеет встроенной подсветки
• Для систем с высокими требованиями к безопасности рассмотрите возможность параллельного использования блокировки или интерлоков
