Переключатель на 3 положения I-O-II ПЕ-22 ANC-3 d22мм стандарт. ручка зел. DEKraft 25059DEK APC

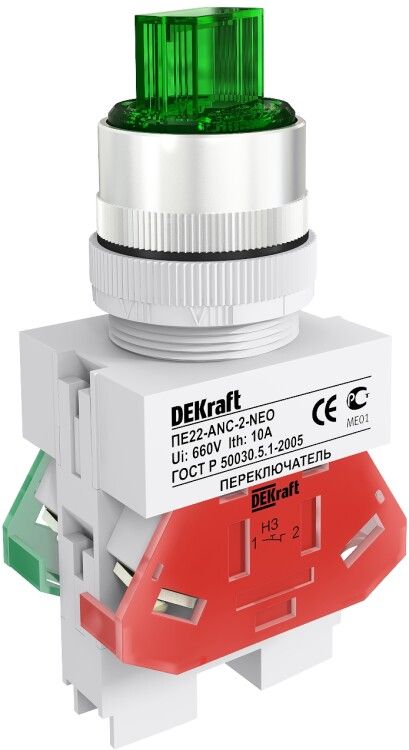

Переключатель ПЕ-22 от DEKraft - компактное устройство с тремя фиксированными положениями (I–O–II), предназначено для ручного управления электрическими цепями и индикации состояния оборудования. Устройство оснащено неоновой лампой, винтовыми клеммами и защищено по IP54, что делает его надежным решением для панельной установки в промышленных условиях.

Назначение и область применения

Переключатель ПЕ-22 используется для включения, выключения и переключения между двумя рабочими режимами электрических цепей. Он подходит для управления оборудованием, где требуется четкая визуальная индикация текущего состояния: станки, конвейеры, системы автоматизации, щиты управления. Индикация через встроенную неоновую лампу позволяет оператору сразу определить, находится ли устройство в состоянии “I” (включено) или “O” (выключено). Применяется в стационарных установках - как на неподвижных панелях, так и на дверях шкафов.

Технические характеристики

• Количество положений: 3 (I–O–II) с механической фиксацией
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 10 А
• Подключение: винтовые зажимы, максимальное сечение кабеля - 2,5 мм2
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Индикация: встроена неоновая лампа (светится в положении “I”)
• Диаметр монтажного отверстия: 22 мм
• Цвет корпуса: зеленый, цвет переднего кольца: хром
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C)
• Соответствие стандарту: ГОСТ 50030.5.1-2005

Совместимость и монтаж

Переключатель ПЕ-22 монтируется в панель или дверцу шкафа через круглое отверстие диаметром 22 мм. На задней части устройства есть две гайки для фиксации - после вставки в отверстие они затягиваются изнутри. Кабели подключаются к винтовым клеммам: каждый контакт имеет отдельные зажимы. Для обеспечения надежного контакта используйте жилы сечением не более 2,5 мм2. Не рекомендуется применять многожильные провода без наконечников - возможен плохой контакт. Установка допускается как на вертикальных, так и на горизонтальных поверхностях.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность аппаратов управления. Защита IP54 предотвращает попадание пыли и брызг воды внутрь корпуса, что снижает риск замыканий в средах с повышенной влажностью или запыленностью. Лампа индикации работает от сети 220 В и не требует внешнего питания. Все материалы корпуса и контактов рассчитаны на длительную работу при номинальном токе 10 А без перегрева.

Преимущества

• Четкая фиксация всех трех положений - исключает случайное переключение
• Встроенная индикация позволяет контролировать состояние без дополнительных приборов
• Простая и надежная винтовая система подключения
• Высокая механическая прочность корпуса и долгий срок службы
• Совместим с большинством стандартных панелей благодаря универсальному диаметру 22 мм

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду или высоких давлений - IP54 недостаточно для уличного или подводного монтажа
• Не поддерживает управление постоянным током (DC) выше 220 В - использование в DC-цепях может вызвать дугу и выход из строя
• Не рекомендуется использовать в цепях с током свыше 10 А - возможен перегрев и расплавление контактов
• Не имеет функции аварийного отключения или блокировки - не заменяет кнопочные станции с защитными механизмами
• Индикационная лампа не яркая - плохо видна при прямом солнечном свете

Примеры использования

• Управление работой насоса: положение “I” - включен, “O” - выключен, “II” - резервный контур
• Выбор режима работы станка: “I” - быстрый цикл, “O” - останов, “II” - медленный цикл
• Индикация включения нагревательного элемента в термокамере
• Переключение между основным и резервным источником питания в щите управления

Практические советы

• При монтаже проверьте глубину отверстия - корпус ПЕ-22 выступает назад на 30–35 мм, убедитесь, что внутри шкафа достаточно места
• Используйте наконечники на многожильных проводах - это повысит надежность соединения и продлит срок службы
• Проверяйте целостность неоновой лампы при первом включении: если она не светится в положении “I”, возможно, перегорела или неправильно подключена
• Для обслуживания отключите питание - даже при выключенном положении “O” один из контактов остается под напряжением
• Артикул 25059dek и серия ANC-3 совпадают - при заказе запасных частей указывайте именно этот номер
