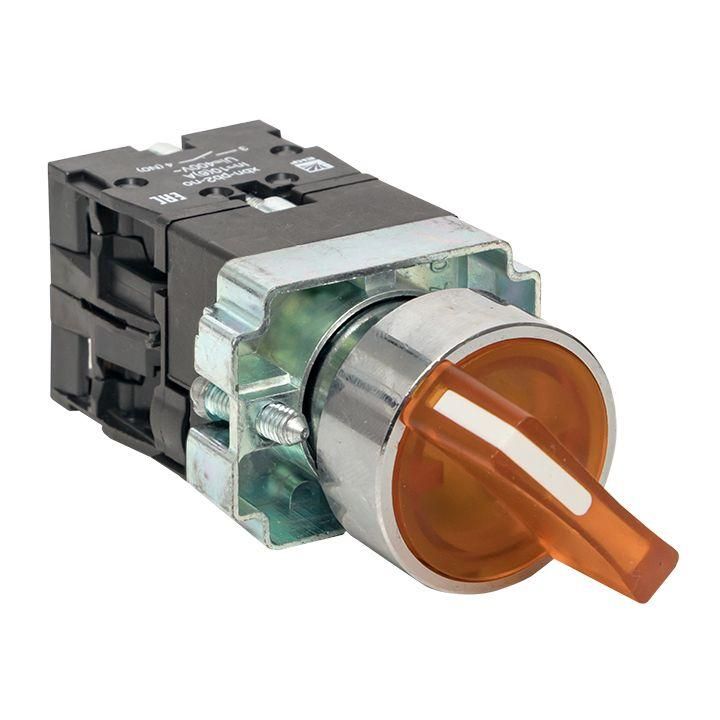

Переключатель BD33 3P c желтой подстветкой 230В NO PROxima | xb2-bk33-y-230 EKF

Переключатель EKF PROxima xb2-bk33-y-230 - это 3-позиционное коммутационное устройство с подсветкой, предназначенное для управления цепями переменного тока 230 В. Подходит для установки на панели оборудования, где требуется надежное и визуально контролируемое переключение режимов.

Назначение и область применения

Переключатель EKF PROxima xb2-bk33-y-230 используется для переключения электрических цепей между тремя состояниями: выключено, включено в одном направлении, включено в другом. Он применяется там, где нужна четкая визуальная индикация текущего положения - например, в системах управления станками, конвейерами, насосными установками и автоматическими линиями. Желтая подсветка позволяет легко определить активное положение даже в условиях слабого освещения.

Технические характеристики

• Напряжение питания: 220–230 В переменного тока (частота 50/60 Гц)
• Количество полюсов: 3
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Количество переключающих контактов: 0 - контактная группа работает по принципу “выбор одного из двух”
• Подсветка: да, желтая лампа
• Тип фиксации: механическая, удерживает выбранное положение
• Тип рукоятки: поворотная
• Цвет кнопки: красный
• Цвет переднего кольца: серый
• Диаметр отверстия для монтажа: 22 мм
• Высота корпуса: 5 мм
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Тип подключения: винтовые зажимы

Совместимость и монтаж

Переключатель EKF PROxima xb2-bk33-y-230 монтируется в панель через круглое отверстие диаметром 22 мм. Устройство фиксируется за счет резьбы и гайки с тыльной стороны. Для подключения используйте провода сечением до 2,5 мм2 - они надежно зажимаются винтовыми клеммами. Перед установкой проверьте соответствие толщины панели: высота устройства всего 5 мм, поэтому он подходит для тонких панелей, но требует доступа сзади для затяжки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового и промышленного электрооборудования. Степень защиты IP40 обеспечивает безопасную работу внутри щитов и панелей, но не допускает использование во влажных средах, на улице или в местах с риском брызг воды. Лампа подсветки рассчитана на рабочее напряжение 230 В и не требует внешнего источника питания.

Преимущества

• Четкая визуализация положения благодаря яркой желтой подсветке
• Механическая фиксация исключает случайное переключение
• Компактная форма (5 мм высотой) удобна для плотной компоновки
• Винтовое подключение - надежно и не требует специальных инструментов
• Совместим с другими элементами серии PROxima - можно собирать единые панели управления

Ограничения применения

• Не предназначен для работы во влажной среде - IP40 не защищает от воды
• Не подходит для цепей выше 230 В переменного тока - максимальное напряжение указано в характеристиках
• Отсутствуют переключающие контакты - нельзя использовать как трехпозиционный переключатель типа “центральное выключенное”, только как “двухположенный с нулевой точкой”
• Лампа подсветки не заменяемая - при выходе из строя потребуется замена всего переключателя

Примеры использования

• Выбор направления движения конвейера: “влево” – “остановка” – “вправо”
• Режимы работы насоса: “ручной” – “выкл.” – “автоматический”
• Аварийный сброс системы: “норма” – “выкл.” – “обход”
• Управление световым сигналом: “красный” – “выкл.” – “зеленый”

Практические советы

• При монтаже убедитесь, что панель имеет достаточную жесткость - тонкий металл может деформироваться при затяжке гайки
• Используйте кабельные вводы с герметичными прокладками, если переключатель установлен рядом с источниками влаги
• Проверьте совпадение цветовой схемы: красная кнопка + желтая подсветка часто используются для предупредительных режимов - убедитесь, что это соответствует вашей системе сигнализации
• Для обслуживания отключите питание - хотя подсветка работает от сети, сам переключатель управляет силовыми цепями
• При замене старого аналога сверьте диаметр отверстия (22 мм) и тип фиксации - другие модели серии PROxima могут иметь другой крепеж
