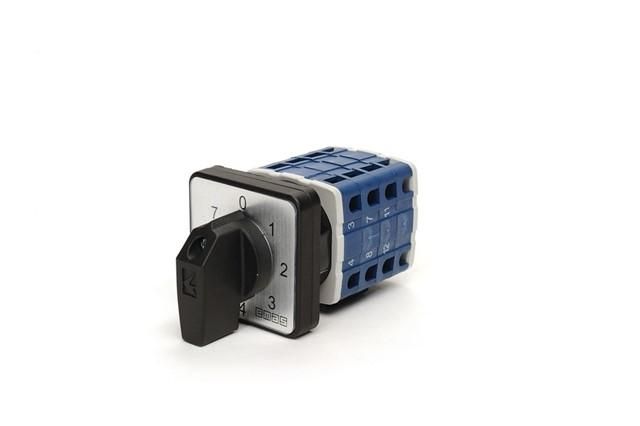

Переключатель многоступенчатый (0-7) 1 полюс 20А EMAS PSA020KS127S

Переключатель многоступенчатый (0–7) 1 полюс 20А от бренда EMAS с артикулом psa020ks127s предназначен для последовательного управления нагрузкой через семь фиксированных положений. Подходит для устройств, где требуется точный контроль уровня мощности - например, нагревательных элементов, вентиляторов или светильников с регулируемой яркостью.

Назначение и область применения

Этот переключатель позволяет выбрать одно из восьми состояний: выключено (0) и семь уровней включения (1–7). Каждое положение замыкает свою цепь, обеспечивая ступенчатую регулировку тока. Применяется там, где нужна простая, надёжная и механическая управляемость без сложной электроники. Часто используется в промышленном оборудовании, бытовых устройствах и системах автоматизации, где важна долговечность и отказоустойчивость.

Технические характеристики

• Число полюсов: 1
• Максимальный коммутируемый ток: 20 А
• Количество положений: 8 (0–7)
• Тип контактов: механические, медные сплавы с серебряными напылениями
• Рабочее напряжение: до 440 В переменного тока (AC)
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Установка: на панель, с фланцем и гайкой
• Посадочный диаметр отверстия: 22 мм

Совместимость и монтаж

Переключатель psa020ks127s устанавливается в панели через круглое отверстие диаметром 22 мм. Для фиксации используется внешняя гайка, которая затягивается с тыльной стороны. Монтаж требует доступа к задней части панели. Клеммы рассчитаны на провода сечением до 2,5 мм2. Не рекомендуется использовать в условиях постоянной вибрации без дополнительной демпфирующей прокладки. Совместим со стандартными силовыми цепями 220/380 В AC.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC 60947-5-1 для аппаратов управления. Сертифицирован для работы в промышленных средах. Наличие IP54 позволяет применять его в помещениях с повышенной запылённостью или возможностью попадания брызг воды - например, на производстве, в мастерских или теплицах.

Преимущества

• Высокая надёжность за счёт механической конструкции - нет электроники, которая может выйти из строя
• Ясная визуальная индикация положения - каждый шаг имеет фиксацию и звуковое щелчковое срабатывание
• Долгий срок службы благодаря качественным контактным группам
• Поддерживает высокие токовые нагрузки до 20 А без перегрева

Ограничения применения

• Не предназначена для частого переключения более 10 раз в минуту - риск перегрева контактов
• Не подходит для управления двигателями с высокими пусковыми токами (например, асинхронными) без предварительного расчёта
• Не работает с постоянным током выше 30 В - только переменный ток AC
• Запрещено открывать корпус во время работы - внутренние механизмы не предназначены для обслуживания пользователем

Примеры использования

• Регулировка температуры в термических камерах через включение нагревателей по ступеням
• Управление скоростью вентилятора на производственной линии
• Выбор режимов освещения в цехах с несколькими рядами ламп
• Контроль мощности в сварочных аппаратах с фиксированными уровнями

Практические советы

• При установке проверьте, чтобы диаметр отверстия точно соответствовал 22 мм - слишком маленькое отверстие повредит корпус, большое - вызовет люфт
• Обязательно используйте шайбы и герметичную прокладку, если переключатель установлен в сыром помещении
• Не подключайте нагрузку, превышающую 20 А - даже кратковременные пики могут привести к свариванию контактов
• Для удобства эксплуатации пометьте каждое положение на панели: “0 – выкл”, “1–7 – уровень мощности”
• Если требуется частое переключение - рассмотрите использование твердотельного реле вместо этого переключателя
