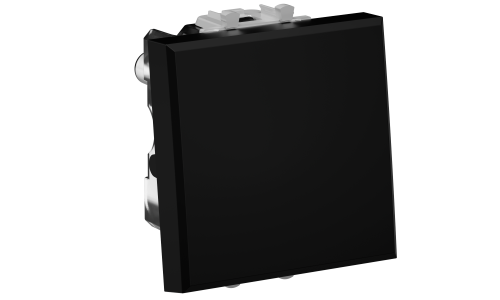

Переключатель одноклавишный модульный, "Avanti", "Черный матовый", 2 модуля | 4412112 DKC ДКС

Переключатель одноклавишный модульный 2 модуля черный матовый от DKC (ДКС), артикул 4412112, предназначен для управления освещением из двух точек в системах скрытой проводки. Отличается компактностью, светодиодной подсветкой и совместимостью с сериями кабельных коробов In-liner Front и Sotto.

Назначение и область применения

Этот переключатель используется для включения и выключения света из двух различных мест - например, у входа и выхода комнаты, у кровати и двери в спальне, или на обоих концах коридора. Подходит для жилых помещений, офисов, общественных зданий. Устанавливается исключительно в системы скрытой проводки: в кабельные короба In-liner Front, Sotto и Aero через специальные рамки-суппорты и каркасы Avanti. Не применяется в открытой проводке или на стеновых поверхностях без подготовленного монтажного углубления.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на бытовую сеть 220–240 В
• Номинальный ток: 16 А - допустимая нагрузка до 3,5 кВт (например, несколько LED-светильников или одна мощная люстра)
• Количество модулей: 2 - занимает два стандартных места в распределительном щите или коробе
• Количество клавиш: 1 - управление одним световым контуром
• Схема подключения: Перекрестный переключатель - работает в паре с другим аналогичным устройством для двойного управления
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли; подходит только для сухих внутренних помещений
• Материал корпуса: термопласт - прочный, не горючий, устойчивый к деформации
• Цвет и отделка: черный матовый - не бликуют, маскирует следы пыли
• Подсветка: светодиодная - показывает положение клавиши в темноте (горит при включенном состоянии)
• Способ подключения: винтовые клеммы - надежное соединение с медными проводами сечением до 2,5 мм2
• Шаблон зачистки кабеля: 11 мм - рекомендованная длина зачищаемой части жилы
• Диаметр отверстий для кабелей: 3 мм - два отверстия на каждую клемму, позволяют ввести провода с минимальным радиусом изгиба
• Галогены: отсутствуют - соответствует экологическим нормам RoHS

Совместимость и монтаж

Устройство не монтируется напрямую в стену. Для установки требуется:

• Каркас с лапками (артикул 4400802) - фиксирует механизм внутри подрозеточной коробки
• Рамка-суппорт серии Avanti (например, 4400912) - обеспечивает плотную посадку в короб In-liner Front / Sotto
• Саморезы - используются для крепления каркаса к коробке

При сборке важно соблюдать порядок: сначала закрепляется каркас, затем в него вставляется механизм переключателя, после - накладка. Кабели заводятся через отверстия 3 мм, зачищаются на 11 мм и затягиваются винтовыми зажимами. Не используйте многожильные провода без наконечников - возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в помещениях с нормальной влажностью. IP20 исключает применение в ванных комнатах, банях, на улице или в сырых цехах. Материал корпуса не содержит галогенов, что снижает риск выделения токсичных веществ при перегреве. Соответствует международному стандарту IEC 60669-1 для выключателей.

Преимущества

• Светодиодная подсветка повышает удобство использования ночью
• Матовая поверхность не царапается и не оставляет отпечатков пальцев
• Компактные 2 модуля экономят место в коробах
• Фиксация через каркас обеспечивает устойчивость даже при частом использовании
• Совместимость с несколькими системами (In-liner Front, Sotto, Aero) упрощает замену и ремонт

Ограничения применения

• Не подходит для установки в открытые короба или на поверхность стены - требует скрытой проводки
• IP20 запрещает использование в помещениях с повышенной влажностью (ванная, кухня без защиты, подвалы)
• Не является проходным переключателем - нельзя использовать в трехточечных схемах без дополнительных элементов
• Запрещено подключение нагрузки выше 16 А - не предназначена для мощных нагревателей, насосов, двигателей
• Не имеет механической блокировки - случайное нажатие возможно при высокой активности

Примеры использования

• Освещение в длинном коридоре - один переключатель у входа, второй у выхода
• Спальная комната - управление светом у двери и у кровати
• Лестница - включение света снизу и сверху
• Производственные участки с двумя точками доступа - например, у входа в цех и у станка

Практические советы

• При монтаже всегда проверяйте соответствие схемы подключения: этот переключатель работает только в паре с таким же устройством
• Используйте провода сечением 1,5–2,5 мм2 - более толстые могут не войти в клеммы, более тонкие - не выдержат нагрузку
• При зачистке кабеля точно соблюдайте 11 мм - меньше - плохой контакт, больше - риск замыкания
• Не забудьте заказать каркас 4400802 и рамку-суппорт - они обязательны для работы устройства
• При замене старого переключателя - сравнивайте тип схемы: если был обычный, то этот не подойдет
• Проверяйте наличие напряжения перед работой - даже при отключенном автомате есть риск индуктивного заряда
