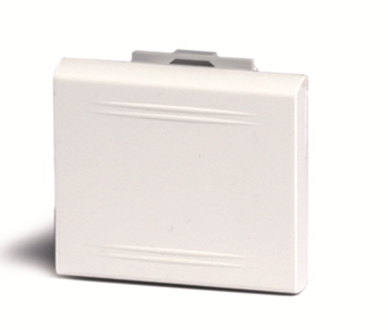

Переключатель перекрестный 1-кл. 2мод. Viva 16А IP20 бел. DKC 45022 ДКС

Переключатель DKC Viva 45022 - двухмодульный перекрестный выключатель с одной клавишей, рассчитанный на работу в сетях до 230 В и токе 16 А. Подходит для организации управления светом из трёх и более мест, например, в длинных коридорах, лестницах или спальнях с двумя входами.

Назначение и область применения

Этот переключатель используется в качестве перекрёстного элемента в системах много управления освещением. Он работает совместно с двумя проходными выключателями - один устанавливается в начале цепи, второй - в конце, а этот - между ними. Благодаря этому можно включать и выключать свет из трёх точек. Применяется в жилых домах, офисах, общественных зданиях, где требуется удобное управление светом из нескольких мест.

Технические характеристики

• Номинальный ток: 16 А - позволяет коммутировать нагрузку до 3,5 кВт при 230 В (например, несколько светодиодных люстр или энергосберегающих ламп).
• Номинальное напряжение: 230 В - соответствует стандартной сети бытового потребления в России и странах СНГ.
• Количество модулей: 2 - занимает две ширины стандартного одноблокового выключателя, что требует соответствующего места в распределительной коробке.
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами больше 12 мм, но не предназначен для влажных помещений или открытых площадок.
• Срок службы: минимум 100 000 циклов включения/выключения - обеспечивает долгую службу даже при частом использовании.
• Габариты: 50×45×34,4 мм - стандартный размер для рамочных механизмов, легко встраивается в типовые подрозетники.
• Материал корпуса: термопласт - прочный, самозагасаемый пластик, не поддерживающий горение.
• Цвет: белый, матовая отделка - сочетается с большинством интерьерных решений, не бликуют.
• Подключение: винтовые клеммы - надёжный контакт, допускает провода сечением до 2,5 мм2.
• Установочные размеры: 45×25 мм - совпадают со стандартным размером подрозетника для двухмодульных устройств.
• Без галогенов - экологически безопасный материал, соответствует требованиям RoHS.

Совместимость и монтаж

Переключатель DKC Viva 45022 предназначен исключительно для **скрытой установки** в стену. Для работы он должен быть установлен между двумя проходными выключателями. Монтируется в стандартную металлическую или пластиковую подрозетник глубиной не менее 40 мм. Крепится винтами через боковые фланцы - плотно фиксируется внутри коробки. Комплектуется механизмом и декоративной накладкой - после сборки накладка легко щёлкает на место. Не рекомендуется использовать в паре с обычными одноклавишными выключателями - они не обеспечивают нужную схему переключения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности ГОСТ Р 50345 и IEC 60669-1. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. Защита IP20 гарантирует безопасность в сухих помещениях, однако использование в банях, туалетах или на улице запрещено - возможна попадание влаги внутрь механизма.

Преимущества

• Высокий срок службы - 100 тысяч циклов делают изделие экономичным в долгосрочной перспективе.
• Чёткая механика клавиши - легкий ход без заклинивания, даже после многолетней эксплуатации.
• Матовое покрытие - не собирает грязь и пыль, легко моется мягкой тканью.
• Совместимость с сериями DKC Viva - все элементы системы имеют единый дизайн и размеры, позволяющие собирать гармоничные группы выключателей и розеток.

Ограничения применения

• Не применяется самостоятельно - обязательно требует наличия двух проходных выключателей в цепи.
• Запрещена установка в помещениях с повышенной влажностью (ванная, баня, бассейн) из-за класса защиты IP20.
• Не предназначен для управления мощными нагрузками выше 3,5 кВт - для двигателей, тепловых приборов или LED-лент >8 A следует применять другие устройства.
• Не имеет подсветки - в темноте невозможно найти клавишу, поэтому в спальных зонах стоит предусмотреть дополнительное освещение рядом.

Примеры использования

• Лестница с тремя уровнями: выключатель у входа, перекрёстный на первом этаже, ещё один у выхода на чердак.
• Длинный коридор: проходной - у одного конца, перекрёстный - посередине, проходной - у другого.
• Спальня с двумя входами: один выключатель у двери, другой у кровати, а перекрёстный - возле второго входа (например, из гардеробной).

Практические советы

• При замене старого переключателя проверьте схему подключения - три провода должны подходить к нему: два «переброса» и один «фаза». Перепутать их нельзя - иначе система работать не будет.
• Выбирая количество модулей, учтите ширину подрозетника: 45 мм - это стандарт, но некоторые старые коробки меньше - перед монтажом измерьте.
• При групповой установке используйте только продукты из серии DKC Viva - цвет, форма и текстура будут идеально совпадать.
• Не затягивайте винты слишком сильно - это повредит пластиковые клеммы и вызовет плохой контакт.
• Если планируете управлять светом из четырёх мест - вам понадобятся два таких перекрёстных выключателя между двумя проходными.
