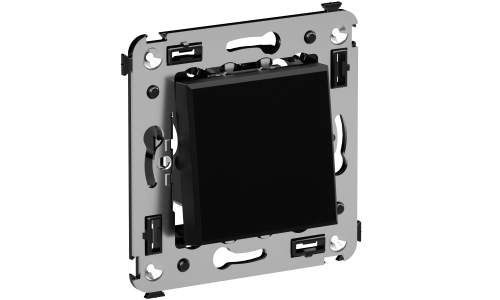

Переключатель одноклавишный в стену, "Avanti", "Черный матовый" | 4412113 DKC ДКС

Переключатель одноклавишный в стену DKC Avanti (арт. 4412113) предназначен для управления освещением из двух точек через комбинированную схему перекрёстного подключения. Устройство устанавливается в стандартные подрозетники и подходит для бытовых и легкопромышленных сетей 230 В.

Назначение и область применения

Этот переключатель используется в схемах управления светом из двух мест - например, у входа и выхода комнаты, у обоих концов коридора или на лестнице. Он работает совместно с другим аналогичным переключателем и одним перекрёстным переключателем (двухклавишным), образуя так называемую «проходную систему». Подходит для контроля люстр, бра, точечных светильников и других нагрузок до 16 А.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 16 А
• Количество клавиш: 1
• Способ монтажа: скрытый (в подрозеточную коробку)
• Тип подключения: винтовой зажим
• Количество модулей: 2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Цвет и отделка: черный матовый термопласт
• Подсветка: светодиодная (видна в темноте, указывает на положение контакта)
• Материал корпуса: галоген-free термопласт - экологически безопасный, не выделяет токсичных веществ при нагреве
• Зажимы: два винтовых зажима на каждую клемму, диаметр отверстий для кабеля - 3 мм
• Шаблон зачистки провода: 11 мм - рекомендованная глубина зачистки жил перед подключением

Совместимость и монтаж

Устройство предназначено для установки в подрозеточные коробки серии 59301. Монтируется двумя саморезами через фланец. Каждый контакт имеет два отверстия для ввода кабеля - можно подключить один или два провода на клемму. Для правильной работы требуется использование в одной цепи ещё одного такого же переключателя и одного перекрёстного (двухклавишного). Не является самостоятельным устройством для одиночного включения - требует пары.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Защита IP20 исключает риск случайного прикосновения к токоведущим элементам, но не обеспечивает защиту от влаги - применение в ванных, банях, на улице запрещено. Материал корпуса не содержит галогенов, что снижает опасность образования ядовитых газов при возгорании.

Преимущества

• Светодиодная подсветка позволяет легко найти переключатель в темноте без дополнительного освещения
• Матовая поверхность не царапается и не оставляет следов от пальцев
• Фиксация винтами обеспечивает прочную посадку в коробке даже при длительной эксплуатации
• Два модуля позволяют использовать одно устройство в составе сложной системы управления светом
• Галоген-free материал повышает безопасность при ЧП

Ограничения применения

• Не применяется в условиях повышенной влажности - нельзя устанавливать в ванных комнатах, на кухне рядом с мойкой, в подвале без теплоизоляции
• Не подходит для управления мощными нагрузками выше 16 А - например, для теплых полов, мощных обогревателей или двигателей
• Требует обязательного сочетания с другими типами переключателей - не работает самостоятельно как обычный выключатель
• Не рассчитан на наружную установку - отсутствует защита от пыли и влаги

Примеры использования

• Освещение длинного коридора - выключатель у входа и у выхода
• Лестница между этажами - управление светом снизу и сверху
• Спальная комната - выключение света у кровати и у двери
• Производственные помещения с двумя точками доступа к оборудованию

Практические советы

• При монтаже соблюдайте шаг зачистки провода - 11 мм. Короткая зачистка плохо фиксируется, слишком длинная - риск замыкания
• Используйте только медные многожильные или одножильные провода сечением до 2,5 мм2 - большие сечения не войдут в зажим
• Проверьте соответствие подрозетника - изделие рассчитано именно на коробку 59301, другие модели могут не подходить по форме или глубине
• При сборке проходной схемы пометьте провода - путаница в соединении приведёт к некорректной работе всей системы
• Не затягивайте винты чрезмерно - это может повредить пластиковые зажимы внутри механизма
