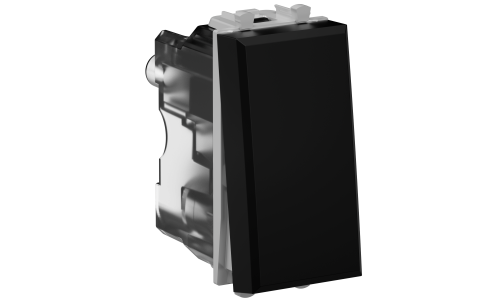

Переключатель модульный 1мод. Avanti "Черный матовый" DKC 4412111 ДКС

Переключатель модульный DKC Avanti (арт. 4412111) - устройство для управления освещением из двух точек, предназначенное для скрытой установки в системы кабельных коробов In-liner Front и Sotto. Компактный одноклавишный механизм с LED-подсветкой обеспечивает удобную работу в темноте и совместим с типовой модульной арматурой.

Назначение и область применения

Переключатель модульный DKC Avanti используется исключительно как часть двойного управляющего контура - то есть один такой переключатель всегда работает в паре со вторым аналогичным устройством. Он позволяет включать и выключать светильники из двух разных мест: например, у входа и выхода комнаты, у обоих концов коридора или у спальной кровати и двери.

Устройство предназначено для внутренней установки в специализированные системы: кабельные коробы In-liner Front, Sotto и Aero. Для фиксации требуется использовать рамки-суппорты и каркасы Avanti (например, код 4400802). Не подходит для обычных подрозетников без адаптеров.

Технические характеристики

• Количество клавиш: 1
• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Тип подключения: винтовые клеммы
• Способ монтажа: скрытый (внутри стеновых каналов)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Подсветка: светодиодная (LED), встроена в клавишу - показывает положение переключателя в темноте
• Материал корпуса: термопласт, без галогенов
• Отделка: матовая черная поверхность
• Количество модулей: 1
• Диаметр отверстий для кабелей: 3 мм (по два на каждую клемму)
• Шаблон зачистки провода: 11 мм

Совместимость и монтаж

Переключатель модульный Avanti не устанавливается напрямую в стандартные подрозетники. Его необходимо закреплять через специальный каркас с лапками (артикул 4400802), который затем фиксируется в коробке саморезами. Без этого каркаса устройство невозможно смонтировать.

Работает только в составе двухпозиционной схемы - требует обязательного наличия второго такого же переключателя. Подключение выполняется по схеме «перекрестного переключателя»: три контакта на каждом устройстве, между которыми проходят перемычки (трехжильный кабель между устройствами).

Зажимы винтовые - допускают подключение медных жил сечением до 2,5 мм2. Защита провода осуществляется по шаблону 11 мм - не следует зачищать больше указанной длины.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и коммерческих помещений. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. Степень защиты IP20 гарантирует безопасность при нормальных условиях эксплуатации внутри сухих помещений - не предназначено для влажных зон, улиц или производств с высокой запыленностью.

Преимущества

• Матовая черная отделка - не царапается визуально, маскирует следы от пальцев
• LED-подсветка клавиши - легко найти переключатель ночью без дополнительного освещения
• Фиксация через универсальные каркасы Avanti - совместимость с целой экосистемой кабельных решений DKC
• Отсутствие галогенов - соответствие современным экологическим требованиям
• Простая винтовая клемма - надежное соединение без необходимости в дополнительных инструментах

Ограничения применения

• Не применяется самостоятельно - обязательно нужен второй аналогичный переключатель для работы
• Не подходит для установки в стандартные подрозетники без каркаса 4400802
• IP20 - нельзя использовать в помещениях с повышенной влажностью (ванна, баня, бассейн)
• Не рассчитан на управление нагрузками выше 16 А - не применять для мощных нагревателей, насосов или двигателей
• Не имеет механической фиксации в обычных коробках - требует точного соблюдения технологии сборки

Примеры использования

• Освещение длинного коридора - переключатели установлены у начала и конца
• Спальная комната - один переключатель у двери, второй у кровати
• Лестница между этажами - управление светом снизу и сверху
• Производственные участки с несколькими точками доступа - например, у входа в цех и у станка

Практические советы

• При заказе всегда берите минимум два устройства - один не работает без второго
• Проверьте наличие каркаса 4400802 перед началом монтажа - он продается отдельно
• При зачистке провода используйте шаблон 11 мм - слишком длинная зачистка повышает риск замыкания
• Не затягивайте винты чрезмерно - можно повредить контактную группу
• Для проверки работоспособности после монтажа используйте тестер - убедитесь, что цепь замыкается правильно при любом положении обоих переключателей
