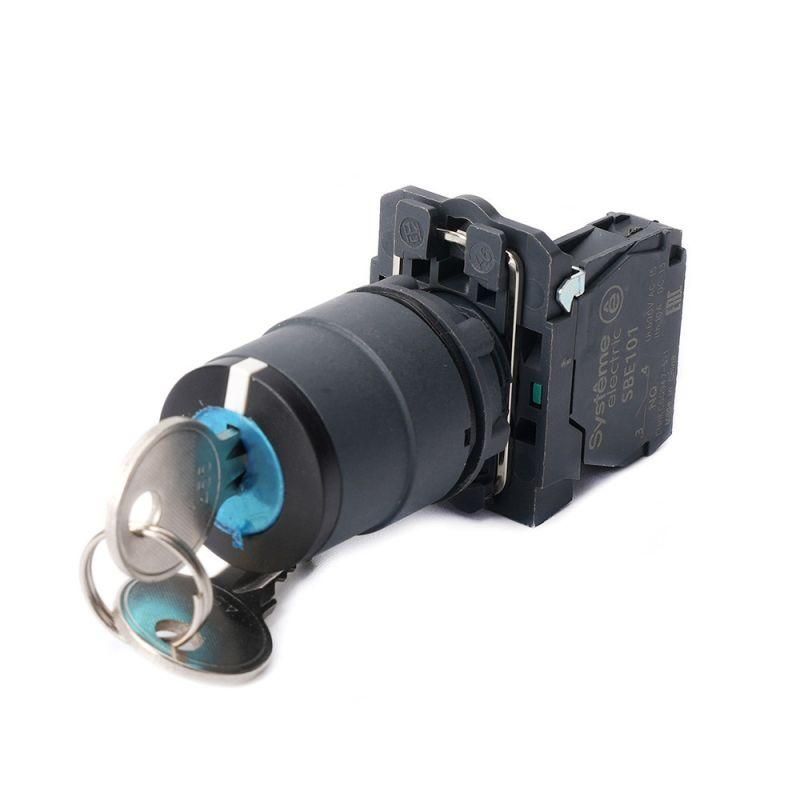

Переключатель модульный SB5 в сборе 22мм 2поз. с фиксацией ключ 1пол 1НО SE SB5AG21 APC

Переключатель модульный SB5 в сборе 22 мм 2 позиции с фиксацией ключ 1 полюс 1 нормально разомкнутый - это надёжное устройство управления для промышленной автоматизации, предназначенное для коммутации цепей на напряжение 230 В. Бренд Systeme Electric и артикул sb5ag21 указывают на серийную продукцию, проверенную в условиях жесткой эксплуатации.

Назначение и область применения

Этот переключатель используется для ручного включения и выключения электрических цепей с фиксацией в одном из двух положений. Подходит для управления оборудованием, где требуется устойчивое состояние - например, запуск/остановка станка, активация аварийного режима или управление световой сигнализацией. Применяется в шкафах управления, на панелях машин, в системах инфраструктуры и на промышленных объектах.

Технические характеристики

• Напряжение питания: 230 В переменного тока
• Количество контактов: 1 нормально разомкнутый (НО)
• Количество положений: 2 с механической фиксацией
• Управляющий элемент: ключ - требует вставления для переключения
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Диаметр монтажного отверстия: 22,5 мм
• Способ подключения: винтовые зажимы - совместимы с проводами до 2,5 мм2
• Цвет: черный корпус и переднее кольцо
• Гарантия: 24 месяца

Совместимость и монтаж

Монтируется на лицевую панель через круглое отверстие диаметром 22,5 мм. Переднее кольцо обеспечивает плотное прилегание и герметичность. Для установки потребуется стандартный инструмент: отвертка и сверло нужного диаметра. Кабели подключаются к винтовым клеммам - не требуют пайки. Устройство совместимо с панелями из стали, алюминия или прочного пластика толщиной до 8 мм. Не предназначено для монтажа внутри щита - только на поверхность.

Безопасность и стандарты

Защита IP65 соответствует требованиям IEC 60529. Конструкция исключает попадание пыли внутрь механизма и защищена от брызг воды - что делает её безопасной для использования во влажных средах и на открытых площадках. Материалы корпуса - термостойкий пластик, устойчивый к воздействию масел и химических веществ, типичных для промышленной среды.

Преимущества

• Фиксированное положение ключа предотвращает случайное переключение
• Высокая степень защиты IP65 позволяет использовать в сложных условиях
• Чёрный цвет снижает блики и хорошо сочетается с промышленными панелями
• Винтовое подключение - надёжное, не требует специальных инструментов
• Гарантия 2 года подтверждает долговечность компонентов

Ограничения применения

• Не подходит для работы с постоянным током выше 230 В - только переменный ток
• Нет встроенной индикации состояния - нельзя определить положение визуально без внешней лампы
• Запрещён монтаж в местах с прямым потоком воды (например, под душем или в мойках)
• Не имеет вспомогательных контактов - нельзя использовать для блокировок или сигналов обратной связи
• Ключ не снимается после переключения - не подходит для систем с доступом по паролю или картам

Примеры использования

• Ручной запуск насоса на водопроводной станции
• Аварийная остановка конвейера на пищевом производстве
• Включение освещения в техническом помещении с высокой влажностью
• Управление нагревателем в шкафу распределения энергии
• Индицирующее переключение в пульте управления оборудования

Практические советы

• При монтаже используйте отверстие точно 22,5 мм - меньшее вызовет деформацию, большее - нарушит герметичность
• Подключайте провода с зачисткой 8–10 мм; затягивайте винты равномерно, чтобы не повредить контакт
• Для длительной службы избегайте частых переключений - этот переключатель рассчитан на 100 000 циклов, но не на операционное использование
• Если требуется индикация состояния - подключите внешний индикатор параллельно нагрузке
• Проверьте соответствие напряжения сети - превышение 230 В может привести к пробою изоляции
