Переключатель NP2-BG33, 3 положения фиксацией, 2НО, IP40 (R) | 573989 CHINT

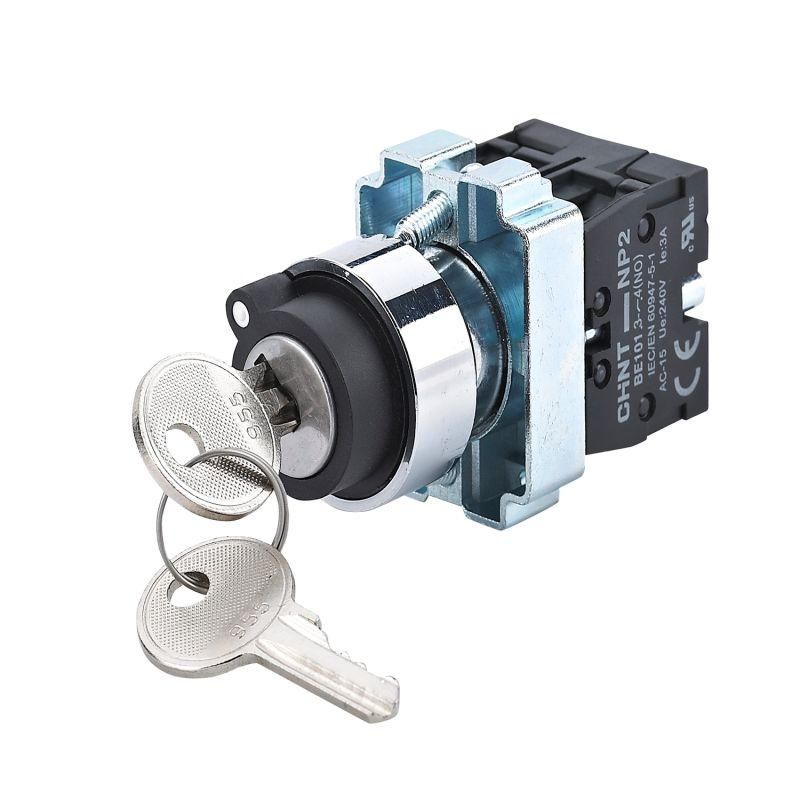

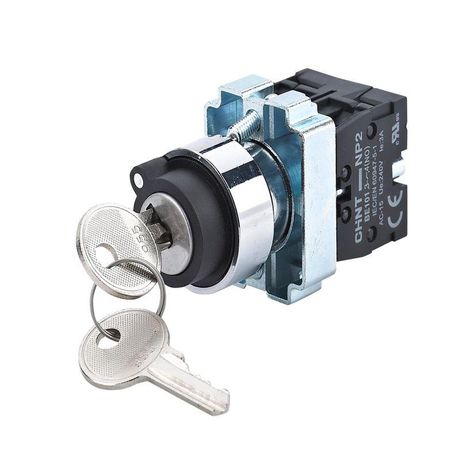

Переключатель CHINT NP2-BG33 - это механический коммутационный аппарат с тремя фиксируемыми положениями и двумя нормально открытыми контактами, предназначенный для ручного управления цепями низкого напряжения в условиях с умеренной запыленностью. Модель подходит для установки на панели оборудования, где требуется надежная и предсказуемая переключаемость.

Назначение и область применения

Переключатель CHINT NP2-BG33 используется для ручного включения/выключения или переключения между двумя рабочими состояниями в электрических цепях. Благодаря наличию двух нормально открытых контактов (НО), он идеален для задач, требующих замыкания цепи только при активном положении рычага - например, управление пуском двигателя, включение света, активация сигнализации или переключение режимов работы устройства. Применяется в панелях управления, автоматических линиях, бытовой и легкой промышленной аппаратуре.

Технические характеристики

• Количество положений: 3 (центральное выключенное + два активных)
• Количество нормально открытых (НО) контактов: 2
• Количество переключающих контактов: 0 (нет NO/NC переключающих пар)
• Фиксация положений: да - каждый из трёх положений защёлкивается, не возвращается самопроизвольно
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, но не от воды
• Тип элемента управления: ключ - поворотный механизм с фиксацией, не кнопка
• Тип подключения: винтовые зажимы - подходят для проводов до 2,5 мм2
• Диаметр монтажного отверстия: 22 мм
• Цвет кнопки: черный

Совместимость и монтаж

Установка Perеключателя CHINT NP2-BG33 выполняется через круглое отверстие диаметром 22 мм. Для надёжной фиксации в панели используются штатные крепления, входящие в комплект. Подключаются провода через винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Перед монтажом проверьте соответствие диаметра отверстия в панели - несоответствие может привести к неплотному прилеганию и снижению степени защиты. Устройство не имеет герметичной уплотнительной рамки, поэтому не предназначен для установки во влажных средах.

Безопасность и стандарты

Степень защиты IP40 обеспечивает безопасную работу в помещениях с контролируемой запылённостью - например, в цехах, мастерских, распределительных щитах. Однако устройство не защищено от брызг, влаги и прямого попадания воды. Не применяйте в местах с высокой влажностью, на улице или в пищевой промышленности. Соответствует базовым требованиям безопасности для электрооборудования класса IEC 60947-5-1.

Преимущества

• Фиксированные положения исключают случайное переключение - особенно важно при работе с опасными оборудованием
• Два независимых НО контакта позволяют управлять двумя цепями одновременно
• Механизм с ключом удобен для операторского контроля - легко определить текущий режим визуально
• Винтовое подключение совместимо с большинством стандартных проводов и не требует специальных инструментов

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с мытьём водой - IP40 не защищает от жидкости
• Нет переключающих контактов (NO/NC), значит нельзя применять для функций “переключение” между двумя нагрузками - только для включения
• Работает только с низкими токами и напряжениями - не предназначен для силовой коммутации выше 5 А / 250 В переменного тока
• Не поддерживает автономное возвратное положение - всегда нужен ручной перевод

Примеры использования

• Управление работой маломощного насоса: одно положение - “вкл”, другое - “выкл”, третье - “ожидание”
• Выбор режима работы станка: “ручной”, “автоматический”, “останов”
• Активация резервного освещения при переводе ключа в крайнее положение
• Индикация и включение тестового режима в диагностическом оборудовании

Практические советы

• При монтаже используйте гильзы на концах проводов - это повысит надёжность соединения в винтовых зажимах
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает изоляцию
• Учитывайте, что цвет кнопки - чёрный; при необходимости контрастной видимости выбирайте панель с более светлым фоном
• Запасной ключ не предусмотрен - при потере замена возможна только путём полной замены переключателя CHINT NP2-BG33
• Для частого использования в промышленной среде регулярно проверяйте состояние механизма - износ может проявиться в виде “проваливания” положений
