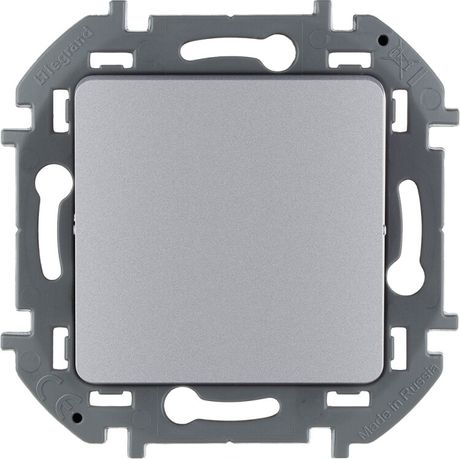

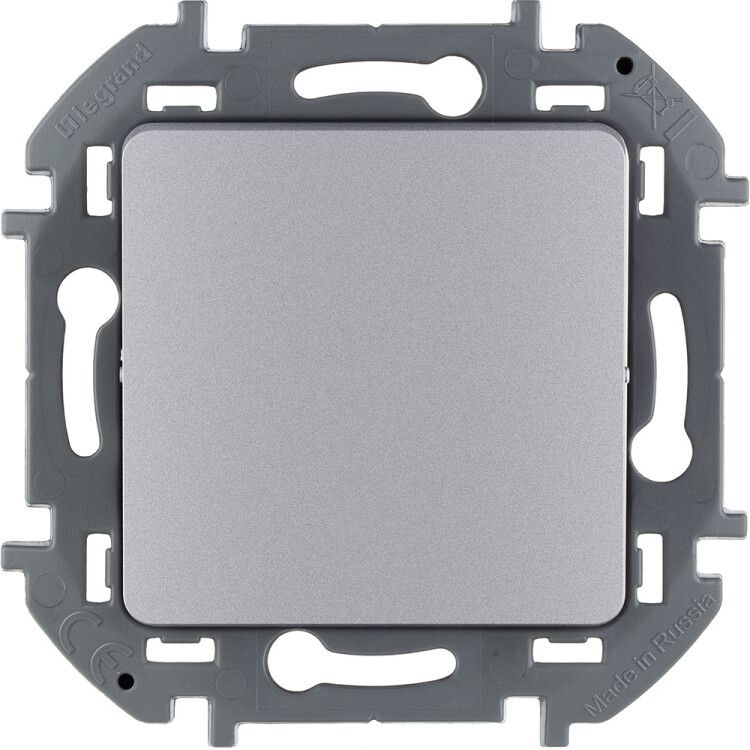

Переключатель одноклавишный INSPIRIA 10 AX 250 В~ алюминий - 673652 Legrand

Переключатель одноклавишный Legrand Inspiria с артикулом 673652 - устройство для управления светом и другими нагрузками в жилых и общественных помещениях. Выполнен в компактном корпусе с матовой отделкой, рассчитан на ток до 10 А и напряжение 250 В, предназначен для скрытой установки в монтажную коробку.

Назначение и область применения

Переключатель одноклавишный Legrand Inspiria применяется для включения и отключения электроприборов в однофазных сетях переменного тока. Подходит для управления освещением, вентиляцией, нагревательными элементами и другой бытовой нагрузкой до 2,5 кВт. Может использоваться как одиночный выключатель или в составе многоточечной системы управления (например, с двумя проходными переключателями для управления одним светильником из двух мест).

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: 1
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Материал корпуса: термопласт
• Материал клавиши: глянцевый ABS-пластик
• Цвет: серый (матовая поверхность)
• Габариты: 75,8 × 75,8 × 41 мм
• Глубина механизма: 20 мм
• Тип крепления: в распор + на шурупы
• Способ монтажа: скрытая установка в монтажную коробку
• Подсветка: не предусмотрена
• Тип комплектации: механизм с декоративной накладкой
• С монтажной панелью: да

Совместимость и монтаж

Переключатель одноклавишный Legrand Inspiria совместим со стандартными монтажными коробками глубиной от 40 мм. Крепится за счет распорных лапок и двух винтов - обеспечивает устойчивую фиксацию даже в старых коробках с увеличенным люфтом. Для подключения используются безвинтовые зажимы: провод вставляется до щелчка, фиксируется механически. Диаметр входящих проводов - до 2,5 мм2 (медные одножильные или многожильные). Нельзя использовать с алюминиевыми проводами без переходника.

Безопасность и стандарты

Изделие соответствует требованиям безопасности Европейского стандарта IEC 60669-1. Все токоведущие контакты закрыты внутренним экраном - исключено случайное прикосновение к живым частям при установленной накладке. Конструкция предотвращает самопроизвольное выпадение клавиши. Сертифицирован для использования в помещениях с нормальной влажностью и температурой от –10 C до +40 C.

Преимущества

• Короткий ход клавиши - легкое управление, минимальный уровень шума при включении
• Безвинтовые зажимы - экономят время при монтаже, не требуют периодического подтягивания
• Увеличенная площадь толкателей - удобно работать с проводами даже в плотном пространстве
• Эргономичная форма снижает риск искрения при коммутации LED-светильников
• Глубина механизма всего 20 мм - легко помещается в узкие коробки, где другие модели не подходят
• АБС-клавиша устойчива к выцветанию и загрязнению - сохраняет внешний вид годами

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от влаги и пыли
• Не рекомендуется для управления мощными двигателями, индуктивными нагрузками выше 10 А
• Не имеет подсветки - в темноте невозможно определить положение клавиши без внешнего освещения
• Не совместим с системами автоматизации без дополнительных модулей
• Запрещён к применению во взрывоопасных средах и на улице

Примеры использования

• Выключение света в спальне, коридоре или ванной комнате
• Управление точечными светильниками в потолке
• Контроль работы вытяжного вентилятора в туалете
• Частично в составе трехпозиционной схемы (с двумя проходными переключателями): например, управление светом в длинном коридоре с обоих концов

Практические советы

• При замене старого выключателя проверьте глубину монтажной коробки - для Legrand Inspiria требуется минимум 40 мм свободного места
• Обязательно отключите питание перед подключением - хотя зажимы безопасны, работа под напряжением запрещена
• Не используйте силу при вставке провода - он должен войти мягко; если не фиксируется - проверьте сечение и состояние жил
• Если нужна подсветка - выбирайте модель с индексом “L” или установите отдельный светодиодный индикатор рядом
• Для многоквартирных домов и офисов этот переключатель идеально сочетается с рамками серии INSPIRIA - единый стиль и одинаковые размеры всех элементов
