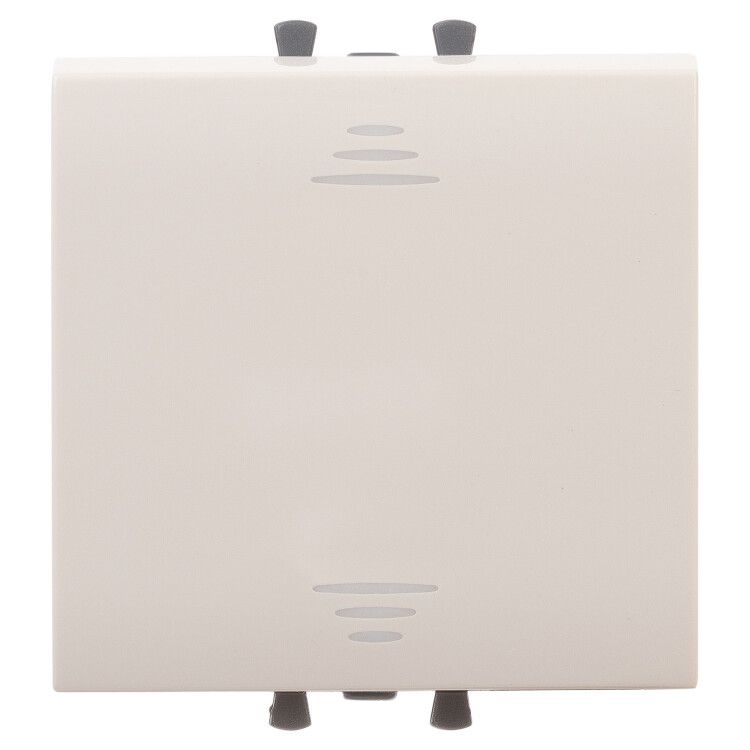

Переключатель модульный 1-кл. 2мод. Avanti "Ванильная дымка" 16А IP20 беж. DKC 4405112 ДКС

Переключатель модульный 1-клавишный 16А 2 модуля "Ванильная дымка" IP20 от DKC (ДКС) - это элемент управления освещением, предназначенный для скрытой установки в системы кабельных коробов Avanti. Артикул 4405112 обеспечивает управление светом с двух точек, совмещая простоту монтажа и надежную фиксацию в специализированных рамках.

Назначение и область применения

Переключатель модульный 1-клавишный 16А 2 модуля "Ванильная дымка" IP20 предназначен для коммутации осветительных нагрузок в помещениях с двумя точками управления - например, у входа и у кровати в спальне, или у обоих концов коридора. Он работает в составе систем организации рабочих мест Sotto и кабельных коробов In-liner Front, где требуется эстетичный и компактный монтаж. Подходит для жилых помещений, офисов, гостиниц и других объектов с внутренней проводкой в алюминиевых каналах.

Технические характеристики

• Номинальный ток: 16 А - позволяет управлять нагрузкой до 3,5 кВт при 230 В (например, несколько светодиодных светильников или одна мощная люстра).
• Номинальное напряжение: 230 В - соответствует стандартной сети бытового переменного тока в России и странах СНГ.
• Количество модулей: 2 - занимает два стандартных модуля (2×22,5 мм = 45 мм шириной), что позволяет установить два переключателя в одном корпусе или использовать один из них как запасной.
• Способ подключения: винтовые зажимы - обеспечивают прочное соединение с медными проводами сечением до 2,5 мм2.
• Шаблон для зачистки кабеля: 11 мм - рекомендованная длина зачищенной части жилы для надежного контакта.
• Диаметр отверстий для ввода кабелей: 3 мм - два отверстия на каждую клемму, позволяют вести провода через стенки механизма.
• Материал корпуса: термопласт - устойчив к нагреву, не горюч, долговечен.
• Цвет: бежевый ("Ванильная дымка") - сочетается с декором интерьера, не выделяется на фоне белых и пастельных поверхностей.
• Отделка: глянцевая - легко протирается, не царапается при регулярном обслуживании.
• Степень защиты: IP20 - предохраняет от прикосновения к токоведущим частям, но не защищает от воды и пыли - применяется только внутри помещений.
• Подсветка: RV001335 - указывает на наличие подсветки клавиши, которая включается при отключенном состоянии (светится в темноте).
• Без галогена - экологически безопасный материал, соответствует требованиям RoHS.

Совместимость и монтаж

Переключатель модульный 1-клавишный 16А 2 модуля "Ванильная дымка" IP20 не устанавливается в обычные подрозетники. Для монтажа требуются:

• Рамка-суппорт серии Avanti (артикул 4400912) - фиксирует механизм в алюминиевой системе Sotto или In-liner Front.
• Каркас с лапками (артикул 4400802) - обеспечивает плотную фиксацию в нишах каналов, закрепляется саморезами.
• Система кабельных коробов - только в алюминиевых профилях, где предусмотрены места для ввода кабелей через отверстия 3 мм.

Монтаж выполняется после сборки короба. Кабели заводятся через боковые отверстия, зачищаются на 11 мм и затягиваются винтовыми зажимами. Накладка с клавишей крепится к механизму без инструментов - просто щелчком.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не рассчитана на влажные среды. Материал корпуса - термопласт, не поддерживающий горение. Продукт сертифицирован в соответствии с ГОСТ Р 50345 и имеет маркировку CE. Отсутствие галогенов делает его безопасным при возгорании.

Преимущества

• Удобство управления с двух мест - идеально для длинных коридоров, лестниц, спален.
• Эстетика цвета "Ванильная дымка" - мягкий бежевый оттенок гармонирует с современным интерьером.
• Подсветка клавиши - помогает найти переключатель в темноте без лишнего света.
• Фиксация через каркас - снижает риск расшатывания даже при частом использовании.
• Совместимость с системой Avanti - единый дизайн всей линейки, упрощает замену и масштабирование проекта.

Ограничения применения

• Не используется в условиях повышенной влажности - IP20 не защищает от брызг и пара, поэтому нельзя устанавливать в ванных, банях, на кухне рядом с мойкой.
• Требует специальной системы монтажа - не подходит для классических подрозетников или открытой проводки.
• Запрещено подключение нагрузок выше 16 А - не используйте для электрокотлов, тепловых завес, мощных кондиционеров.
• Не допускается использование вне систем Sotto / In-liner Front - механическая фиксация возможна только через рамки Avanti.

Примеры использования

• Управление потолочным светом в спальне: один переключатель у двери, второй - у кровати.
• Освещение длинного коридора: включение света у входа и выключение у выхода.
• Свет в холле гостиницы: два переключателя на противоположных сторонах прохода.
• Система "умного дома" с дублирующим управлением - в паре с другими устройствами Avanti.

Практические советы

• При монтаже всегда проверяйте соответствие сечения кабеля - максимум 2,5 мм2. Более толстые провода не войдут в зажим.
• При подключении к двум точкам - помните, что это переключатель на 2 направления (проходной), а не обычный одноклавишный. Соединяйте провода по схеме: L - на общий контакт, L1/L2 - на проходные.
• Если нужна подсветка - убедитесь, что в сеть подведён ноль. Без него подсветка работать не будет.
• При замене старого устройства - обязательно отключите питание. Каркасы Avanti не имеют собственного выключателя питания.
• Для массового монтажа заказывайте наборы: рамки + механизмы + каркасы - так экономнее и быстрее.
