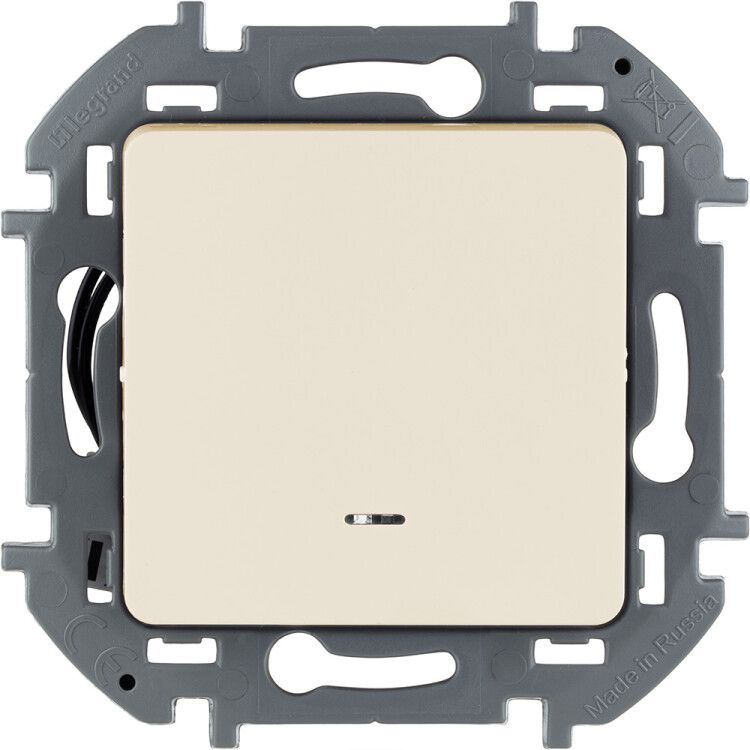

Переключатель одноклавишный с подсветкой/индикацией INSPIRIA 10 AX 250 В~ слоновая кость - 673661 Legrand

Переключатель одноклавишный с подсветкой Legrand Inspiria (арт. 673661) предназначен для управления освещением и другими бытовыми нагрузками в жилых и общественных помещениях. Его компактная конструкция, светодиодная индикация и удобство монтажа делают его подходящим решением как для новых проектов, так и для модернизации существующих электросетей.

Назначение и область применения

Переключатель одноклавишный с подсветкой Legrand Inspiria (арт. 673661) используется для включения и выключения устройств, таких как светильники, вентиляторы, нагревательные элементы и другие нагрузки до 10 А. Подходит для установки в квартирах, офисах, больницах, школах и других объектах с внутренней электропроводкой. Индикация позволяет легко найти переключатель в темноте, а также показывает состояние нагрузки - горит при включенном устройстве. Может применяться в схемах управления с нескольких мест совместно с промежуточными выключателями.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Цвет клавиши: слоновая кость (белый матовый оттенок)
• Глубина механизма: 20 мм
• Подсветка: светодиодная, белого цвета, потребление 0,125 мА
• Материал клавиши: глянцевый ABS-пластик
• Тип монтажа: скрытый (в монтажную коробку)
• Зажимы проводов: безвинтовые
• Степень защиты контактов: предотвращает случайное прикосновение

Совместимость и монтаж

Переключатель Legrand Inspiria (арт. 673661) рассчитан на стандартные монтажные коробки глубиной от 40 мм и выше. Глубина самого механизма - всего 20 мм, что обеспечивает легкую укладку даже в узких нишах. Безвинтовые зажимы позволяют зафиксировать провода сечением до 2,5 мм2 одним движением - достаточно вставить провод до щелчка. Для демонтажа используйте широкий толкатель на корпусе - он легко высвобождает контакт. Переключатель совместим с любыми стандартными рамками серии INSPIRIA и другими изделиями Legrand, соответствующими европейским стандартам монтажа.

Безопасность и стандарты

Все токоведущие части закрыты изнутри корпусом, исключающим доступ к живым частям при установленной клавише. Конструкция соответствует требованиям безопасности для бытовых электроустановок. Напряжение 250 В и ток 10 А обеспечивают безопасную работу с большинством осветительных и бытовых приборов. Лампа подсветки имеет низкое энергопотребление и не влияет на общую нагрузку сети.

Преимущества

• Укороченный ход клавиши - меньше усилий при включении, минимальный шум.
• ABS-пластики не выгорают и не теряют цвет даже при длительном воздействии света.
• LED-лампу можно заменить при выходе из строя - не требуется менять весь переключатель.
• Свободная схема подключения подсветки: работает как индикатор состояния нагрузки или как ночник для ориентирования в темноте.
• Эргономичная форма клавиши снижает риск возникновения искр при коммутации.
• Быстрая установка благодаря безвинтовым зажимам - экономия времени при монтаже.

Ограничения применения

Не предназначена для управления мощными нагрузками свыше 10 А - например, для теплых полов, мощных кондиционеров или двигателей. Не рекомендуется использовать во взрывоопасных средах, на улице или в помещениях с повышенной влажностью (без дополнительной защиты IP44+). Подсветка не яркая - она служит лишь для ориентации, а не для основного освещения. Не подходит для установки в системах постоянного тока - только переменный ток 50–60 Гц.

Примеры использования

• Выключение света в спальне ночью - подсветка помогает найти переключатель без дополнительного освещения.
• Индикация работы вытяжки на кухне - когда лампочка горит, значит, вентиляция включена.
• Управление светом в длинном коридоре через два переключателя - один главный, второй промежуточный.
• Установка в детской комнате - мягкий световой сигнал вместо яркой лампы рядом с кроватью.

Практические советы

• Проверьте глубину монтажной коробки перед установкой - хотя механизм компактный, в очень узких коробках могут возникнуть трудности с фиксацией.
• При подключении подсветки соблюдайте полярность: L - фаза, N - ноль. Если подключить неправильно, индикация может не работать.
• Не затягивайте провода слишком сильно - безвинтовые зажимы не требуют дополнительного усилия, чтобы не повредить контакты.
• Если подсветка мерцает после выключения - возможно, есть паразитный ток от соседнего провода; проверьте правильность распределения фаз и нулей.
• Для замены LED-лампы открутите декоративную клавишу - внутри находится стандартный цоколь, который легко заменить аналогичным типом.
