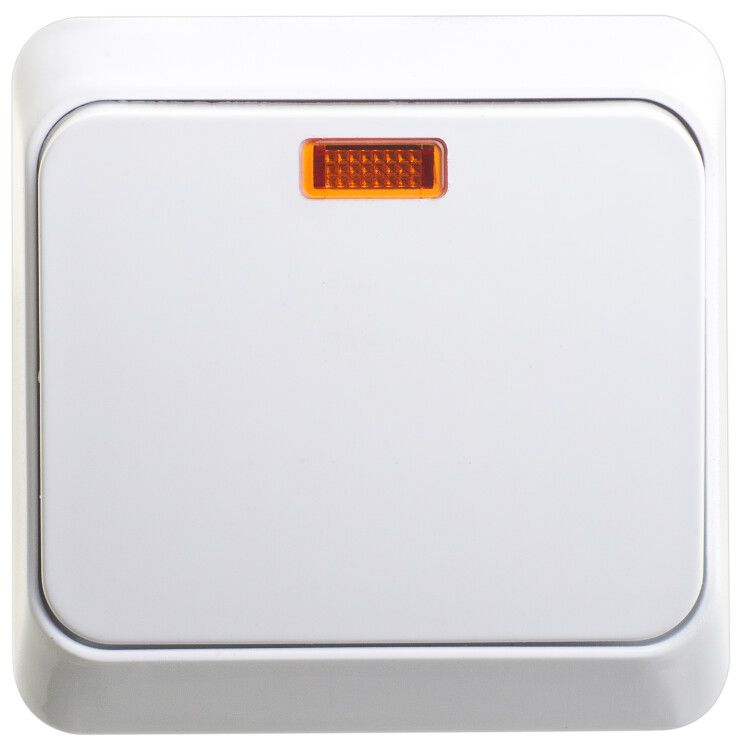

Выключатель 1-кл. ОП Этюд 10А IP20 с подсветкой бел. SE BA10-005B APC

Выключатель Systeme Electric ETUDE (артикул ba10-005b) - это надёжный одноклавишный выключатель с подсветкой для наружной установки, предназначенный для управления освещением в помещениях с напряжением до 250 В и током до 10 А. Благодаря белому глянцевому корпусу и компактным размерам он гармонично впишется в интерьер, а наличие подсветки упростит управление в темноте.

Назначение и область применения

Выключатель Systeme Electric ETUDE используется для включения и отключения светильников в жилых, офисных и общественных помещениях. Подходит для контроля освещения в коридорах, ванных комнатах, кладовых, на лестницах и других зонах, где важно видеть кнопку в темноте. Применяется с любыми типами ламп - светодиодными, энергосберегающими, галогенными и лампами накаливания. Устройство рассчитано на работу в условиях сухих помещений с нормальной влажностью.

Технические характеристики

• Номинальный ток: 10 А (максимальная мощность нагрузки - 2300 Вт при 230 В)
• Номинальное напряжение: 220–250 В переменного тока
• Количество полюсов: 1
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 2,5 мм2
• Габариты: 61×61×35,5 мм
• Материал корпуса: пластик, глянцевая поверхность
• Цвет: белый
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C
• Соответствие стандартам: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)

Совместимость и монтаж

Выключатель Systeme Electric ETUDE устанавливается открытым способом - крепится прямо к стене с помощью винтов. Для монтажа требуется предварительно подготовить место: просверлить отверстия под крепёж и протянуть через него провода. Клеммы принимают медные провода сечением до 2,5 мм2. Не требует монтажной коробки, так как имеет собственный корпус. Совместим со всеми стандартными декоративными рамками и крышками, подходящими для серии ETUDE. Не подходит для встраивания в стены - глубина корпуса 35,5 мм недостаточна для внутренней установки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 51324.1-2005 и международному стандарту МЭК 60669-1-2000. Конструкция исключает случайный контакт с токоведущими частями благодаря изолирующему корпусу. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Подсветка выполнена безопасным светодиодом с ограниченным током, не создаёт помех в сети. Сертифицирован для работы в условиях УХЛ4 - допускается использование в неотапливаемых помещениях при условии отсутствия конденсата.

Преимущества

• Подсветка клавиши позволяет легко найти выключатель в темноте без дополнительного освещения
• Глянцевая поверхность легко моется и сохраняет внешний вид долгое время
• Компактные размеры позволяют устанавливать устройство даже в плотном ряду
• Винтовое подключение обеспечивает прочную фиксацию проводов
• Произведён в России - гарантирует совместимость с местными стандартами и условиями эксплуатации

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 не защищает от брызг и пара
• Запрещено использовать для управления нагрузкой выше 2300 Вт - превышение вызывает перегрев и выход из строя
• Не подходит для встроенной установки - корпус не рассчитан на монтаж в нишу
• Не рекомендуется применять в средах с высокой запылённостью - IP20 не препятствует попаданию пыли
• Не совместим с автоматическими системами управления (умный дом) - не имеет функций удалённого управления

Примеры использования

• Управление потолочным светильником в спальне
• Переключение лампы в тамбуре или на лестничной площадке
• Контроль освещения в кладовой или гардеробной
• Использование в детской комнате - удобно находить выключатель ночью
• Установка в офисных кабинетах для управления рабочим освещением

Практические советы

• При подключении используйте только медные провода сечением не более 2,5 мм2 - большие сечения не войдут в клемму
• Перед монтажом обязательно отключите питание - даже при отключенном выключателе ток может быть на входе
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• Если планируете заменить старый выключатель, проверьте, что новый по размерам (61×61 мм) подходит под имеющуюся нишу или планку
• Для лучшей эстетики сочетайте этот выключатель с другими элементами серии ETUDE - одинаковый дизайн и цвет
• Не используйте в качестве распределительного устройства - это только коммутационный аппарат
